Motoren sind in Industrieprojekten allgegenwärtig.
Sie treiben Pumpen, Ventilatoren, Kompressoren, Förderbänder, Kühler, Mischer, Brecher und viele andere Maschinen an. In einem kleinen System benötigt ein Motor möglicherweise nur einen Starter oder einen Schutzschalter. In einer Fabrik, Anlage, einem Gebäude oder Versorgungsprojekt können jedoch Dutzende oder sogar Hunderte von Motoren zusammenarbeiten.
Hier wird das MCC, oder Motor Control Center, wichtig.
Ein MCC ist nicht nur ein Schaltschrank, der Strom liefert. Es ist ein zentralisiertes elektrisches System, das dazu dient, mehrere Motoren an einem Ort zu steuern, zu schützen, zu überwachen und zu organisieren.
Was ist ein MCC?
MCC steht für Motor Control Center.
Es ist eine Art Niederspannungsschaltanlage oder Schaltschrank, der hauptsächlich für Motorlasten konzipiert ist. Innerhalb eines MCC ist jeder Motorkreis üblicherweise als individuelle Motorabzweigeinheit angeordnet.
Einfach ausgedrückt:
Ein Verteilerfeld versorgt hauptsächlich Lasten mit Strom.
Ein MCC versorgt Motoren mit Strom und steuert auch, wie diese Motoren starten, stoppen und arbeiten.
Warum benötigen wir ein MCC?
Wir benötigen ein MCC, weil viele Industriemotoren nicht allein durch ein normales Verteilerfeld gut verwaltet werden können.
Ein normales Verteilerfeld versorgt hauptsächlich verschiedene Stromkreise. Dies ist in der Regel ausreichend für allgemeine Lasten wie Beleuchtung, Steckdosen, kleine Geräte und Unterverteilungen.
Ein Motor ist jedoch anders. Ein Motor benötigt nicht nur eine Stromversorgung. Er benötigt auch eine Anlaufsteuerung, einen Überlastschutz, Betriebssignale und manchmal eine Drehzahlregelung, Verriegelungen oder eine SPS-/SCADA-Verbindung.
Hier bietet das MCC einen Mehrwert.
Ein MCC ist um Motorabzweigeinheiten herum konzipiert. Jeder Motorabzweig kann die Geräte enthalten, die zum Starten, Stoppen, Schützen, Überwachen und Steuern eines Motors erforderlich sind.
Der Grund, warum wir ein MCC benötigen, ist also einfach:
Ein normales Verteilerfeld verteilt Strom.
Ein MCC verwaltet den Motorbetrieb.
Dieser strukturelle Unterschied erklärt, warum ein MCC in industriellen Motorsystemen benötigt wird.
Suchen Sie nach werkseitig geprüften 3-Phasen-Schaltanlagen und Verteilerkästen für Ihr Projekt?

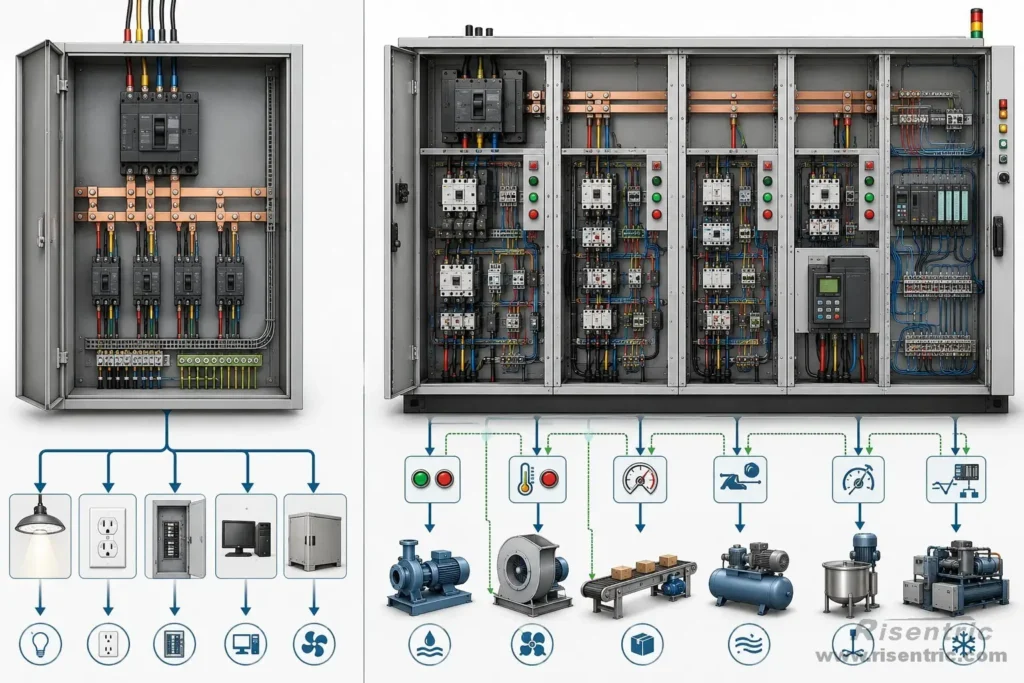

Was hat ein MCC mehr als ein normales Verteilerfeld?
Ein normales Verteilerfeld enthält hauptsächlich Schutzschalter, Sammelschienen, Klemmen und Kabel. Seine Hauptaufgabe ist die Stromverteilung.
Ein MCC verteilt ebenfalls Strom, fügt aber motorbezogene Strukturen in jeden Abzweig ein.
Ein MCC ist nicht nur:
Schutzschalter + Kabel
Es ist eher:

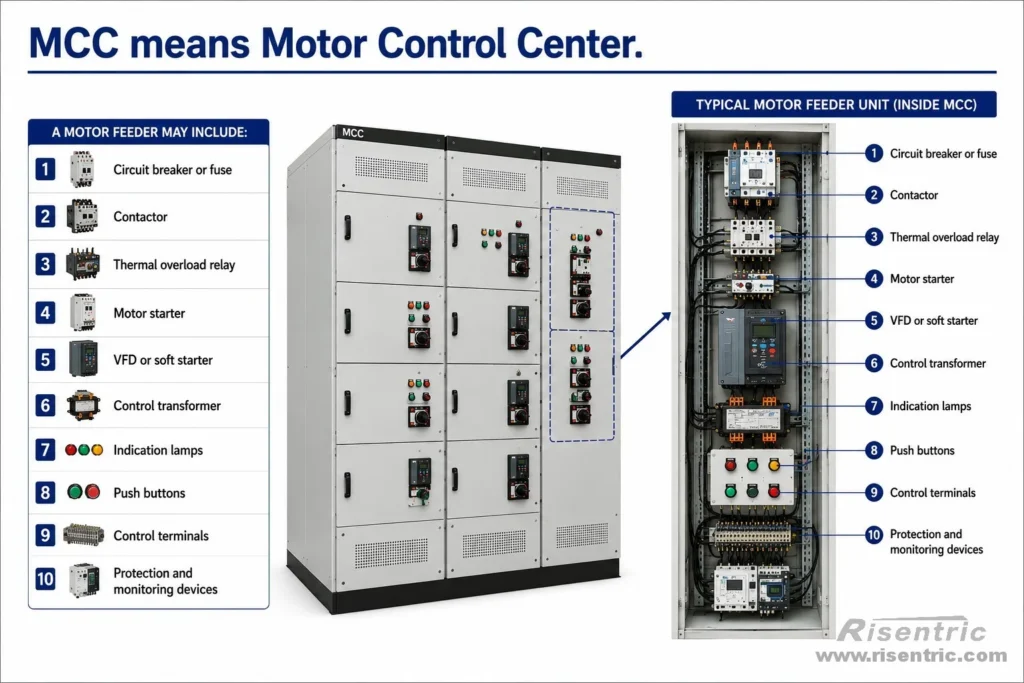

Schutzschalter + Schütz + Überlastschutz + Anlaufgerät + Steuerverdrahtung + Statusrückmeldung + Motorklemmen
Diese zusätzlichen Teile erklären, warum ein MCC benötigt wird.
| Was das MCC hinzufügt | Was es tut | Warum das wichtig ist |
|---|---|---|
| Motorabzweigeinheiten | Jeder Motor hat seinen eigenen Steuer- und Schutzbereich | Erleichtert die Organisation vieler Motoren |
| Schütz | Startet und stoppt den Motor elektrisch | Ermöglicht häufigen, automatischen oder ferngesteuerten Motorbetrieb |
| Überlastrelais / Motorschutzrelais | Schützt den Motor vor Überlastung, Phasenausfall oder abnormalem Betrieb | Reduziert Motorschäden und Ausfallzeiten |
| Frequenzumrichter / Sanftanlaufgerät / Stern-Dreieck-Anlauf | Steuert, wie der Motor startet oder läuft | Reduziert Anlaufstrom, mechanische Stöße oder unterstützt die Drehzahlregelung |
| Steuerklemmen | Verbindet Taster, Sensoren, SPS- oder SCADA-Signale | Ermöglicht lokale, ferngesteuerte und automatische Steuerung |
| Hilfskontakte und Meldeleuchten | Zeigt Betriebs-, Stopp-, Auslöse-, Fehler- oder Lokal-/Fernstatus an | Hilft Bedienern, den Motorzustand zu verstehen |
| Organisierte Fächer und Verdrahtung | Trennung von Motorabzweigen, Leistungsverdrahtung und Steuerverdrahtung | Erleichtert Wartung und Fehlerbehebung |
| Reserveplatz für Abzweige oder modularer Aufbau | Ermöglicht das einfachere Hinzufügen zukünftiger Motorabzweige | Erleichtert die Erweiterung des Systems |
Der Hauptunterschied ist:
Ein normales Verteilerfeld ist auf die Stromverteilung ausgelegt.
Ein MCC ist auf Motorabzweigeinheiten ausgelegt.
1. MCC zentralisiert die Motorsteuerung
In vielen Industrieprojekten sind Motoren in verschiedenen Bereichen des Standorts installiert.
Zum Beispiel kann eine Wasseraufbereitungsanlage Motoren für Folgendes haben:
- Rohwasserpumpen
- Dosierpumpen
- Gebläse
- Schlammpumpen
- Kühlventilatoren
- Mischermotoren
Wenn jeder Motor einen separaten Steuerkasten hat, wird das gesamte System schwer zu verwalten. Bediener müssen möglicherweise verschiedene Felder an verschiedenen Orten überprüfen. Wartungspersonal muss möglicherweise viele separate Stromkreise verfolgen.
Ein MCC löst dieses Problem, indem es mehrere Motorabzweige in einem organisierten Schrank oder einer Schaltschrankreihe zusammenführt.
Jeder Motor kann seine eigene Abzweigeinheit innerhalb des MCC haben. Dies macht den Betrieb, die Verdrahtung, die Kennzeichnung und die Wartung viel übersichtlicher.
Dies ist einer der praktischsten Gründe, warum MCCs verwendet werden.
2. MCC bietet besseren Motorschutz
Motoren können aufgrund vieler elektrischer Probleme ausfallen, wie zum Beispiel:
- Überlast
- Kurzschluss
- Phasenausfall
- Phasenunsymmetrie
- Blockierter Rotor
- Unterspannung
- Überhitzung
- Häufiges Starten
Ein normales Verteilerfeld schützt möglicherweise das Kabel oder den Stromkreis, bietet aber möglicherweise keinen vollständigen Motorschutz.
Ein MCC kann Schutzvorrichtungen in jedem Motorabzweig enthalten, wie z. B. MCCB, Sicherung, Überlastrelais, Motorschutzrelais, Frequenzumrichter oder Sanftanlaufgerät.
Zum Beispiel kann ein Überlastrelais auslösen, wenn ein Motor zu lange zu viel Strom zieht. Ein Leistungsschalter oder eine Sicherung kann den Stromkreis bei einem Kurzschlussfehler trennen. Ein Frequenzumrichter oder Sanftanlaufgerät kann die Anlaufbelastung für größere Motoren reduzieren.
Diese Schutzstruktur hilft, Motorschäden, Ausfallzeiten und Wartungsrisiken zu reduzieren.
3. MCC erleichtert das Starten und Stoppen von Motoren
Motoren unterscheiden sich von gewöhnlichen elektrischen Lasten.
Ein Beleuchtungsstromkreis ist normalerweise einfach: einschalten, und er funktioniert.
Ein Motor benötigt jedoch möglicherweise eine spezielle Anlaufmethode. Je nach Motorleistung und Anwendung kann er Folgendes verwenden:
| Anlaufmethode | Übliche Anwendung |
|---|---|
| Direktanlauf (DOL) | Kleine Motoren mit einfacher Start-/Stopp-Steuerung |
| Stern-Dreieck-Anlauf | Mittlere Motoren, bei denen ein geringerer Anlaufstrom erforderlich ist |
| Sanftstarter | Motoren, die eine sanftere Beschleunigung erfordern |
| Frequenzumrichter | Motoren, die eine Drehzahlregelung erfordern |
| Wendestarter | Motoren, die Vorwärts-/Rückwärtsbetrieb benötigen |
Ein normales Verteilerfeld ist nicht primär für diese Motoranlaufmethoden ausgelegt.
Ein MCC hingegen ist um Motorabzweige herum aufgebaut. Jeder Abzweig kann mit der korrekten Anlaufmethode entsprechend der Motorgröße, dem Lasttyp und den Projektanforderungen ausgelegt werden.
Dies ist besonders wichtig für Pumpen, Ventilatoren, Kompressoren, Förderbänder und andere industrielle Motorlasten.
4. MCC unterstützt Steuerlogik und Automatisierung
In vielen Projekten starten und stoppen Motoren nicht nur manuell.
Sie müssen möglicherweise gemäß der Prozesslogik arbeiten, wie zum Beispiel:
- Pumpe A zuerst starten, dann Pumpe B als Backup
- Eine Pumpe stoppen, wenn der Tankfüllstand zu niedrig ist
- Einen Ventilator laufen lassen, wenn die Temperatur hoch ist
- Motoren sequenziell starten, um den Einschaltstrom zu reduzieren
- Betriebs-, Auslöse- oder Fehlersignale an SPS oder SCADA senden
Hier wird die Steuerstruktur des MCC wichtig.
Ein MCC kann Steuerklemmen, Hilfskontakte, Meldeleuchten, Relais, Verriegelungen und Kommunikationsschnittstellen enthalten. Diese ermöglichen es dem MCC, sich mit Feldgeräten, SPS-Systemen oder Fernüberwachungssystemen zu verbinden.
Ein MCC ist also nicht nur ein Stromverteilerschrank. Es kann Teil des Automatisierungssystems werden.
5. MCC verbessert die Wartungssicherheit
Wartung ist ein weiterer wichtiger Grund für die Verwendung von MCCs.
Wenn ein Motor inspiziert oder repariert werden muss, benötigt das Wartungspersonal eine klare Möglichkeit, diesen Motorkreis zu isolieren. In einem MCC kann jeder Motorabzweig übersichtlicher angeordnet, gekennzeichnet und isoliert werden.
Dies hilft dem Wartungspersonal, Folgendes zu identifizieren:
- Welcher Abzweig welchen Motor steuert
- Welcher Schutzschalter oder Trennschalter betätigt werden sollte
- Welche Klemme mit Steuersignalen verbunden ist
- Welcher Stromkreis ausgelöst oder ausgefallen ist
Ein gut konzipiertes MCC reduziert Verwirrung bei der Fehlerbehebung.
Es erleichtert auch die zukünftige Erweiterung des Systems. Wenn das Projekt später mehr Motoren benötigt, können Reservefächer oder zusätzliche Abzweigabschnitte in der MCC-Anordnung geplant werden.
6. MCC spart Platz und reduziert die Komplexität der Verkabelung
Für ein kleines System mit nur ein oder zwei Motoren können separate Starterkästen akzeptabel sein.
Bei einem Projekt mit vielen Motoren können verstreute Starterkästen jedoch Probleme verursachen:
- Es wird mehr Wandfläche benötigt
- Es sind mehr Kabelwege erforderlich
- Die Verkabelung wird schwerer nachvollziehbar
- Die Wartung wird weniger organisiert
- Der elektrische Raum wird unübersichtlich
Ein MCC kombiniert mehrere Motorabzweige in einem Schaltschranksystem. Dies macht den elektrischen Raum sauberer und kompakter.
Für Fabriken, Pumpstationen, HLK-Systeme, Wasseraufbereitungsanlagen und Prozessanlagen kann diese platzsparende Struktur sehr nützlich sein.
7. MCC hilft Bedienern, den Motorstatus klar zu erkennen
Bediener müssen oft wissen, ob ein Motor normal läuft.
Ein MCC kann Statusanzeigen wie die folgenden liefern:
- Betrieb
- Gestoppt
- Ausgelöst
- Fehler
- Überlast
- Lokal / Fernmodus
- Strom- oder Leistungsdaten
Diese Informationen können über Lampen, Messgeräte, HMI, SPS oder SCADA-Systeme angezeigt werden.
Wenn ein Motor auslöst, kann das MCC Bedienern und Wartungspersonal helfen, das Problem schneller zu lokalisieren.
Dies ist ein weiterer Grund, warum ein MCC für Motorsysteme besser geeignet ist als ein normales Verteilerfeld.
Benötigen wir für jeden Motor ein MCC?
Nein.
Nicht jeder Motor benötigt ein MCC.
Für ein sehr kleines Projekt mit nur ein oder zwei einfachen Motoren kann ein lokaler Starterkasten ausreichen.
Ein MCC wird in der Regel in Betracht gezogen, wenn:
- Es viele Motoren in einem Projekt gibt
- Motoren für den Prozess wichtig sind
- Motoren eine zentrale Steuerung benötigen
- Motoren Überlastschutz benötigen
- Motoren eine SPS- oder SCADA-Verbindung benötigen
- Motoren Frequenzumrichter oder Sanftanlaufgeräte erfordern
- Wartung und Isolation gut organisiert sein müssen
- Das Projekt ein sauberes und erweiterbares elektrisches Layout benötigt
Einfach ausgedrückt:
Ein MCC wird nützlich, wenn die Motorsteuerung zu einem System wird und nicht nur zu einem einzelnen Schalter.
Wo werden MCCs häufig eingesetzt?
MCC-Felder werden häufig in Industrie- und Infrastrukturprojekten eingesetzt, wie zum Beispiel:
- Wasseraufbereitungsanlagen
- Abwasseraufbereitungsanlagen
- Pumpstationen
- Fabriken
- Bergbauprojekte
- Öl- und Gasanlagen
- Kraftwerke
- HLK-Systeme
- Zementwerke
- Lebensmittelverarbeitungsbetriebe
- Industriegebäude
In diesen Anwendungen sind Motoren Teil des Kernprozesses. Wenn die Motoren stoppen, kann das System stoppen.
Deshalb muss die Motorsteuerung zuverlässig, organisiert und einfach zu warten sein.
Suchen Sie nach werkseitig geprüften 3-Phasen-Schaltanlagen und Verteilerkästen für Ihr Projekt?
Fazit
Wir benötigen ein MCC, weil Motorlasten sich von allgemeinen elektrischen Lasten unterscheiden.
Ein normales Verteilerfeld verteilt hauptsächlich Strom. Es ist geeignet für Beleuchtung, Steckdosen, Unterverteilungen und allgemeine Stromkreise.
Ein MCC ist um Motorabzweigeinheiten herum konzipiert. Es kann Stromverteilung, Motoranlauf, Überlastschutz, Statusrückmeldung, Steuerverdrahtung und Automatisierungsschnittstelle in einem organisierten System bereitstellen.
Deshalb werden MCCs in Fabriken, Pumpstationen, Wasseraufbereitungsanlagen, HLK-Systemen, Bergbauprojekten und vielen anderen industriellen Anwendungen weit verbreitet eingesetzt.
Einfach ausgedrückt:
Wir benötigen ein MCC, weil Motoren mehr als nur Strom benötigen.
Sie benötigen Steuerung, Schutz, Rückmeldung und organisierte Wartung.
FAQ
Was ist der Hauptzweck eines MCC?
Der Hauptzweck eines MCC ist es, Motorkreise zu steuern, zu schützen, zu überwachen und zu organisieren. Ein normales Verteilerfeld verteilt hauptsächlich Strom, während ein MCC verwaltet, wie Motoren starten, stoppen, laufen, auslösen und sich mit Steuerungssystemen verbinden.
Warum können wir nicht für alle Motoren ein normales Verteilerfeld verwenden?
Ein normales Verteilerfeld kann einen Motor mit Strom versorgen, ist aber für die Motorsteuerung in der Regel nicht ausreichend. Motoren benötigen oft Schütze, Überlastschutz, Anlaufgeräte, Steuerklemmen, Statussignale und manchmal eine SPS- oder SCADA-Verbindung. Diese Funktionen sind normalerweise besser in einem MCC organisiert.
Was ist der Unterschied zwischen MCC und Verteilerfeld?
Ein Verteilerfeld wird hauptsächlich zur Stromverteilung an allgemeine Lasten wie Beleuchtung, Steckdosen, Unterverteilungen und kleine Geräte verwendet. Ein MCC ist für Motorlasten konzipiert. Es fügt Motorabzweigeinheiten, Schütze, Überlastrelais, Starter, Frequenzumrichter, Steuerverdrahtung und Statusrückmeldung hinzu.
Benötigt jeder Motor ein MCC?
Nein. Ein kleines Projekt mit ein oder zwei einfachen Motoren benötigt möglicherweise nur einen lokalen Starterkasten oder ein kleines Steuerfeld. Ein MCC ist nützlicher, wenn es viele Motoren, wichtige Prozessmotoren, zentrale Steuerungsanforderungen, Automatisierungssignale oder Wartungsbedürfnisse gibt.
Was ist ein Motorabzweig in einem MCC?
Ein Motorabzweig ist ein Abschnitt oder eine Einheit innerhalb des MCC, die für einen Motorkreis verwendet wird. Er kann einen Schutzschalter oder eine Sicherung, ein Schütz, ein Überlastrelais, einen Starter, einen Frequenzumrichter, ein Sanftanlaufgerät, Steuerklemmen und Anzeigegeräte enthalten. Jeder Motorabzweig hilft, einen Motor zu steuern und zu schützen.
Kann ein MCC Frequenzumrichter oder Sanftanlaufgeräte enthalten?
Ja. Ein MCC kann Direktanlaufgeräte, Stern-Dreieck-Anlaufgeräte, Sanftanlaufgeräte, Frequenzumrichter oder Wendestarter enthalten, je nach Motorleistung, Lasttyp und Steuerungsanforderung. Dies ist ein Grund, warum MCCs für Pumpen, Ventilatoren, Kompressoren, Förderbänder und andere Industriemotoren nützlich sind.
Kann ein MCC an SPS oder SCADA angeschlossen werden?
Ja. MCC-Felder können Steuerklemmen, Hilfskontakte, Betriebssignale, Auslösesignale, Fehlersignale und Kommunikationsschnittstellen bereitstellen. Diese ermöglichen es dem MCC, sich mit SPS-, HMI- oder SCADA-Systemen für die automatische und ferngesteuerte Motorsteuerung zu verbinden.
Wo werden MCC-Felder häufig eingesetzt?
MCC-Felder werden häufig in Wasseraufbereitungsanlagen, Abwasseraufbereitungsanlagen, Pumpstationen, Fabriken, HLK-Systemen, Bergbauanlagen, Zementwerken, Öl- und Gasanlagen, Lebensmittelverarbeitungsbetrieben sowie Energie- und Versorgungsprojekten eingesetzt. Diese Projekte haben in der Regel viele Motoren, die eine zuverlässige Steuerung und Schutz benötigen.
