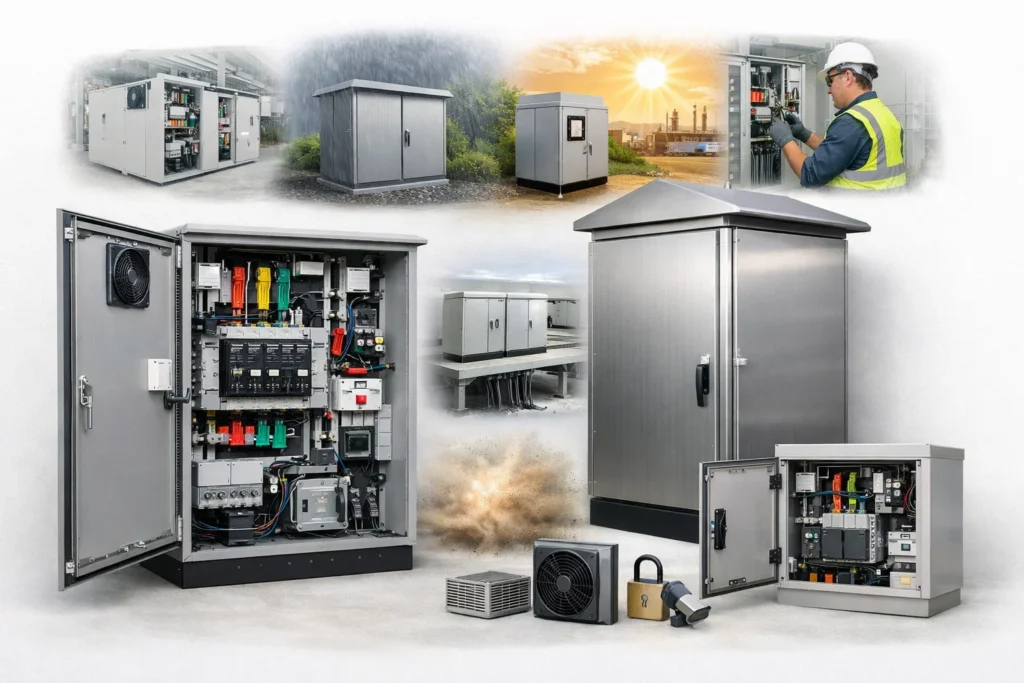

Parameter für Schränke und Gehäuse definieren die mechanische Struktur, den Umweltschutz und die Installationsbedingungen von elektrischen Schaltanlagen.
Während sich Schaltanlagenparameter auf die elektrische Leistung konzentrieren, bestimmen Gehäuseparameter, wie die Ausrüstung in realen Betriebsumgebungen geschützt, installiert und gewartet wird.
-Für IEC-basierte Definitionen elektrischer Parameter im Zusammenhang mit Schaltanlagen lesen Sie bitte die detaillierte Erläuterung hier:
Definition der Schaltanlagenparameter
-Für die praktische Umsetzung der in diesem Artikel behandelten Parameter siehe die Schaltanlagen-Produktseite von Risentric:
Schaltanlagenprodukte

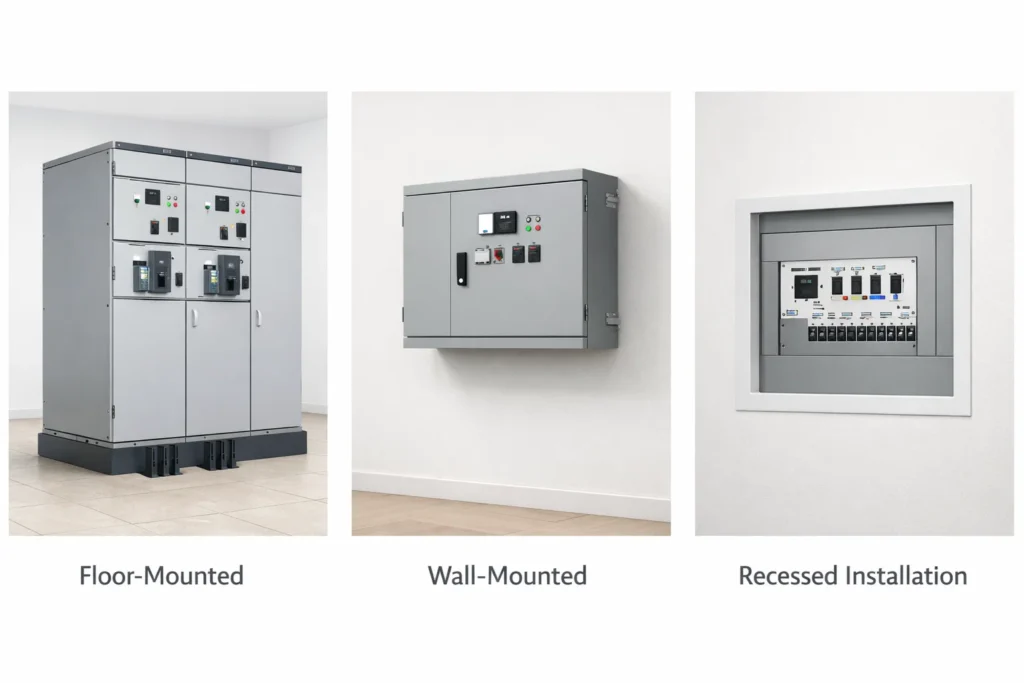

1. Prototyp-Installationsmethode
Die Installationsmethode beschreibt, wie das Schaltschrankgehäuse mechanisch abgestützt und in die Gebäudestruktur integriert wird. Sie beeinflusst die Tragfähigkeit, die Raumnutzung, die Installationskomplexität und die Zugänglichkeit für Wartungsarbeiten.
Fest (bodenmontiert)
Direkt auf dem Boden installiert, wobei das Schrankgewicht vom Boden oder Fundament getragen wird.
Dies ist die gängigste Installationsmethode für Niederspannungs- und Mittelspannungsschaltanlagen, insbesondere für Systeme mit hoher Leistung. Sie ermöglicht eine höhere mechanische Festigkeit, eine flexible Kabelführung von unten und eine gute Vibrationsbeständigkeit.
Wandmontage
An Wänden oder Traggestellen installiert, wobei die Last von der Wandkonstruktion getragen wird.
Wandmontierte Schränke werden typischerweise für Verteilerschränke mit geringer Leistung oder Steuerschränke eingesetzt, wenn die Stellfläche begrenzt ist. Die Wandtragfähigkeit muss bewertet werden, um eine sichere Installation zu gewährleisten.
Unterputzmontage
In die Wand eingelassen und bündig mit der Wandoberfläche.
Diese Methode wird häufig in Gewerbe- oder Wohngebäuden angewendet, wenn Optik und Platzeffizienz wichtig sind. Sie erfordert eine Abstimmung mit dem Baugewerk und ist in der Regel auf Anwendungen mit geringer Leistung begrenzt.

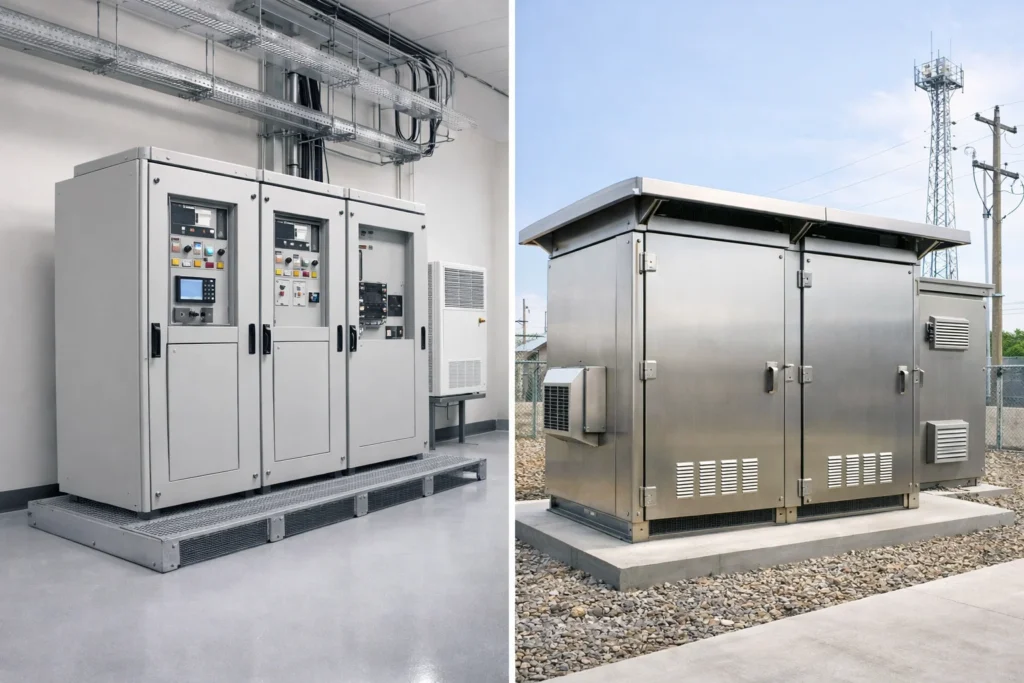

2. Prototyp-Installationsumgebung
Die Installationsumgebung definiert die äußeren Bedingungen, unter denen der Schaltschrank betrieben wird, und ist einer der kritischsten Faktoren bei der Gehäuseauslegung.
Innenschränke
Für kontrollierte Umgebungen wie Elektroräume oder Umspannwerke ausgelegt.
Innenschränke erfordern typischerweise geringere Schutzarten, Standard-Stahlgehäuse und eine grundlegende Oberflächenbehandlung.

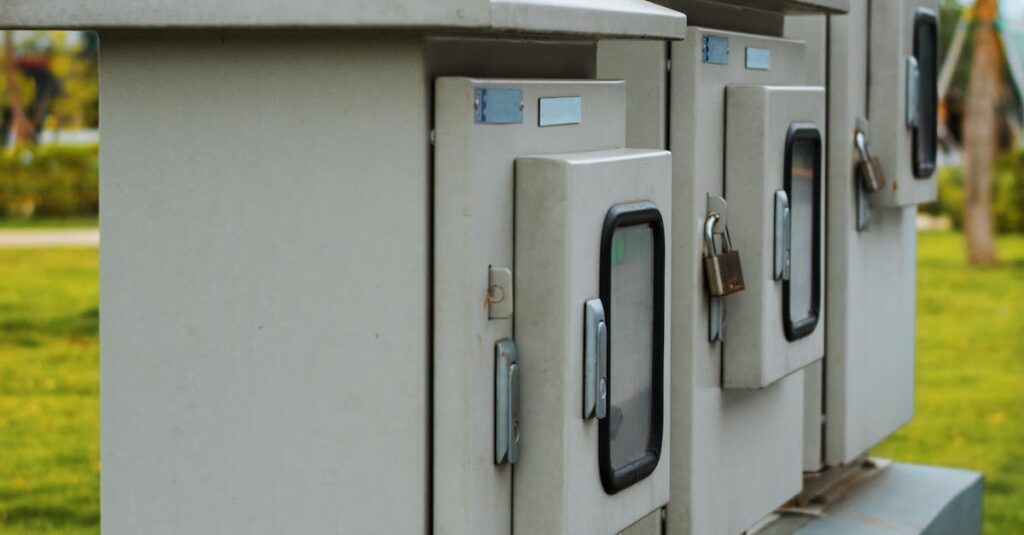

Außenschränke
Regen, Staub, Sonneneinstrahlung, Temperaturschwankungen und Korrosionsrisiken ausgesetzt.
Um eine langfristige Zuverlässigkeit sicherzustellen, erfordern Außenschränke in der Regel:
- Höhere IP-Schutzart
- Korrosionsbeständige Materialien (Edelstahl oder behandelter Kohlenstoffstahl)
- Abgedichtete Konstruktionen mit Dichtungen
- Regendächer oder Sonnenschutzhauben
- Lösungen gegen Kondensation und zur Belüftung
Aufgrund dieser Anforderungen sind Außenschränke in der Regel mit höheren Herstellungskosten verbunden als Innenschränke.

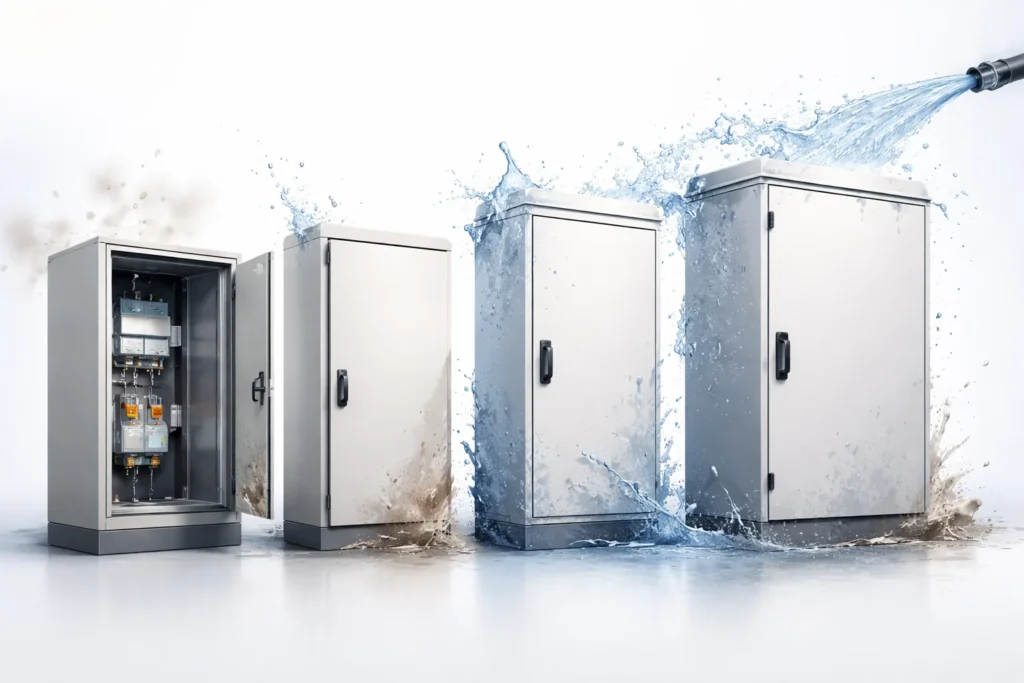

3. Schutzart (IP)
Die IP-Schutzart (Ingress Protection) definiert den Schutzgrad des Schaltschrankgehäuses gegen feste Fremdkörper und Flüssigkeiten gemäß IEC 60529.
Sie ist ein zentraler Parameter, um zu bestimmen, ob ein Schaltschrank für bestimmte Installationsumgebungen geeignet ist.
Der IP-Code besteht aus zwei Ziffern:
- Die erste Ziffer gibt den Schutz gegen feste Fremdkörper und Staub an
- Die zweite Ziffer gibt den Schutz gegen das Eindringen von Wasser an
Typische IP-Schutzarten für elektrische Schränke sind:
- IP30 / IP31
Basisschutz für Inneninstallationen in sauberen, kontrollierten Umgebungen. - IP54
Schutz gegen Staub und Spritzwasser. Häufig für industrielle Innenschränke verwendet. - IP55
Erhöhter Schutz gegen Staub und Wasser, geeignet für Außenbereiche oder raue Industrieumgebungen. - IP65
Staubdicht und geschützt gegen Wasserstrahlen. Häufig für Außenschränke verwendet, die starkem Regen oder Staub ausgesetzt sind.
Höhere IP-Schutzarten erfordern eine verbesserte Abdichtung und Konstruktion, was sich auf die Schrankkosten und die Wärmeabfuhr auswirken kann.
4. Elektrischer Anschlusstyp der Funktionseinheiten
Der elektrische Anschlusstyp definiert, wie Hauptstromkreise, Abgangsstromkreise und Hilfsstromkreise innerhalb der Schrankstruktur verbunden werden. Diese Klassifizierung beeinflusst direkt die Systemflexibilität, die Wartungssicherheit, die Ausfallzeiten beim Austausch und die Gesamtkosten des Systems.
FFF: Vollständig fester Typ
Bedeutung:
Hauptstromkreis: fest
Zweigstromkreis: fest
Hilfsstromkreis: fest
WWW: Vollständig ausfahrbarer Typ
Hauptstromkreis: ausfahrbar
Zweigstromkreis: ausfahrbar
Hilfsstromkreis: ausfahrbar
DDD: Trennbarer Typ
Hauptstromkreis: trennbar
Zweigstromkreis: trennbar
Hilfsstromkreis: trennbar
FFD / FFW / FDD (Hybridtyp)
Beispiel: FFW
Hauptstromkreis: fest
Zweigstromkreis: fest
Hilfsstromkreis: ausfahrbar
FAQ
1) Warum sind Schrank-/Gehäuseparameter wichtig, wenn die elektrische Auslegung korrekt ist?
Weil die Gehäuseparameter bestimmen, ob die Schaltanlage den tatsächlichen Standortbedingungen standhalten kann (Staub, Wasser, Korrosion, Temperatur, Installationsbeschränkungen) und über ihre Lebensdauer hinweg sicher und wartbar bleibt.
2) Innenschränke vs. Außenschränke: Was ist der tatsächliche technische Unterschied?
Außenschränke erfordern typischerweise:
- Höhere IP-Schutzart (bessere Abdichtung)
- Besseren Korrosionsschutz (Materialien + Beschichtungssystem)
- Sonnen-/Regenschutzmerkmale (Hauben, Entwässerungswege)
- Kondensationsschutz (Heizung, Belüftung oder Entfeuchtung)
Diese Änderungen erhöhen in der Regel die Kosten und beeinflussen auch das Wärmemanagement.
3) Bedeutet eine höhere IP-Schutzart immer einen „besseren“ Schaltschrank?
Nicht immer. Eine höhere IP-Schutzart bedeutet in der Regel eine dichtere Abdichtung, die Wärme einschließen und die Innentemperatur erhöhen kann. Wenn der Schrank wärmeerzeugende Geräte enthält (Wechselrichter, Antriebe, USV-Module, stark belastete MCC-Abgänge), müssen Sie die Anforderungen an Temperaturanstieg / Belüftung zusätzlich zur IP-Schutzart prüfen.
4) Wie wähle ich zwischen IP54, IP55 und IP65?
Eine praktische Auswahllogik:
- IP30/IP31: saubere Innenelektroräume, geringes Kontaminationsrisiko
- IP54: typische industrielle Innenräume (Staub + Spritzwasser)
- IP55: härtere Innenräume oder geschützte Außenbereiche (stärkere Wassereinwirkung)
- IP65: staubdicht + Wasserstrahlen / starker Staub (Außenbereich, Waschbereiche, Wüsten)
Die endgültige Auswahl sollte der Standortexposition (Regen, Schlauchspülung, Staubbelastung) und allen Projektspezifikationen entsprechen.
5) Was ist der Unterschied zwischen bodenstehender, wandmontierter und Unterputz-Installation?
- Bodenstehend: am besten für größere Schaltanlagen; starke mechanische Unterstützung; einfachere Kabeleinführung von unten.
- Wandmontiert: gut für kleine Schaltschränke bei begrenztem Bodenplatz; erfordert Überprüfung der Wandtragfähigkeit und Verankerungen.
- Unterputz: bündiges Erscheinungsbild; erfordert bauliche Abstimmung; typischerweise auf kleinere/leistungsschwache Schaltschränke beschränkt aufgrund von Platz- und Wartungsbeschränkungen.
