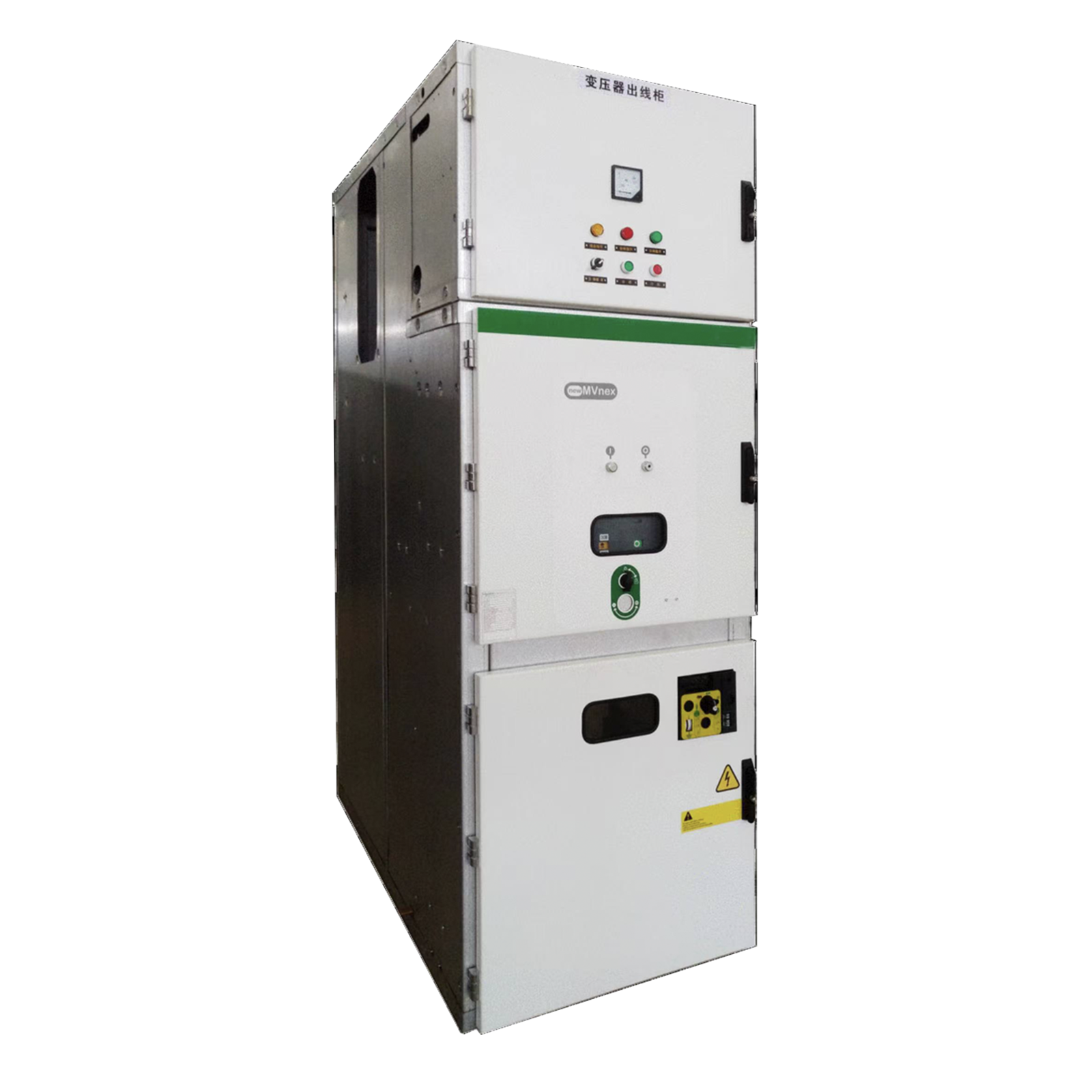

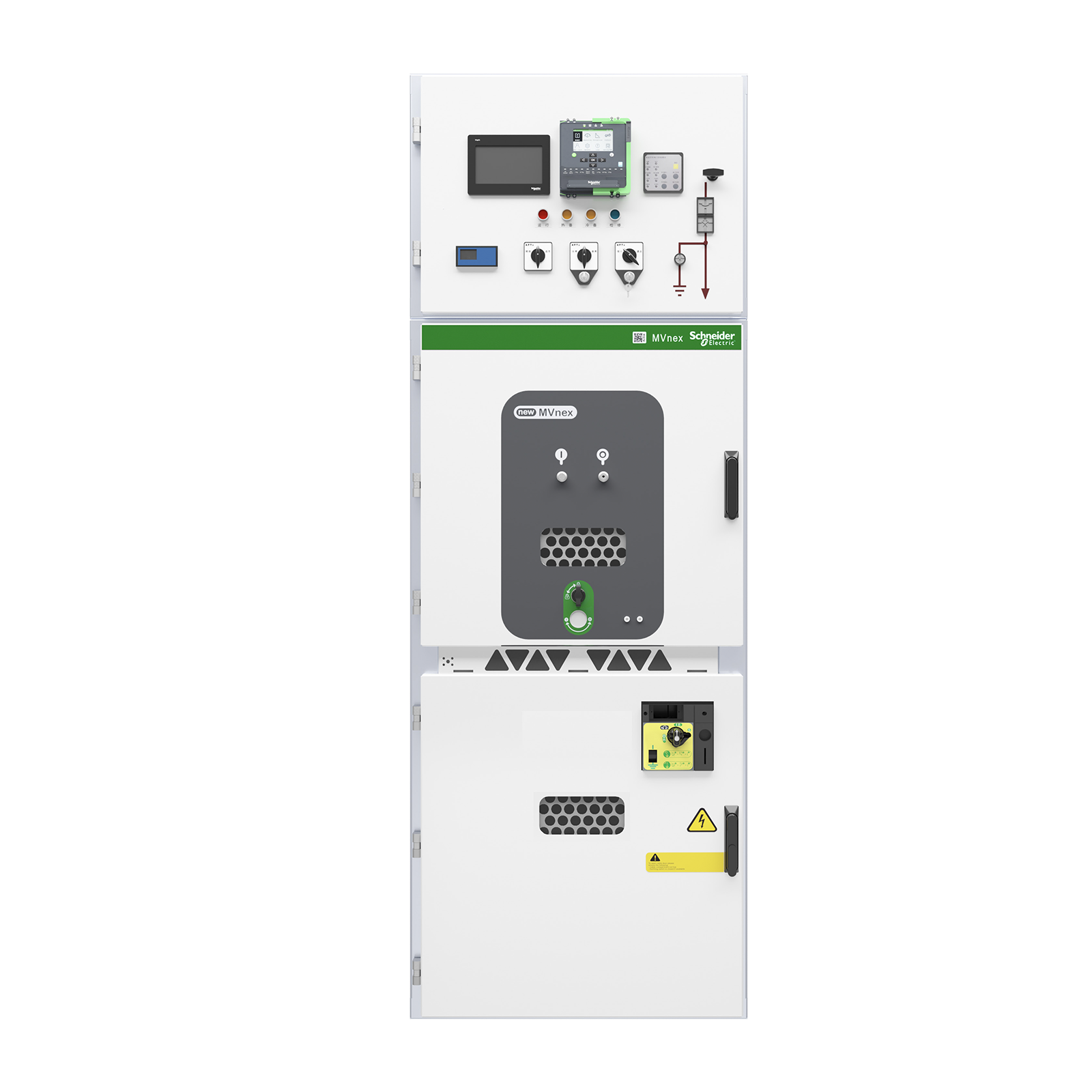

Producto: MVnex
Media Tensión Celdas de distribución y control de CA blindadas y extraíbles de envolvente metálica
| Tensión nominal (Un/Ue) | 12 kV |
| Corriente nominal (In) | 4000 A |
| Corriente nominal de corte en cortocircuito | 40 kA |
| Corriente nominal soportada de corta duración | 40 kA / 4 s |
| Grado de protección | IP4X (puerta cerrada) / IP2X (puerta de la sala del interruptor automático abierta/sala de compartimentos) |
Más especificaciones…
| Corriente nominal soportada de pico | 100 kA (pico) |
| Corriente nominal de cierre en cortocircuito (pico) | 100 kA |
| Tensión nominal soportada a impulsos de rayo (pico) | 75 kV (relativo a tierra/fase) / 85 kV (interrupción) |
| Tensión nominal soportada de frecuencia de potencia de corta duración | 42 kV (relativo a tierra/fase) / 48 kV (interrupción) |
| Secuencia de operación nominal | O-0.3s-CO-180s-CO |
| Vida útil mecánica (piezas extraíbles / interruptor de puesta a tierra) | 1000 veces / 1000 veces |
| Frecuencia nominal | 50 Hz |
| Resistencia del bucle del interruptor automático | ≤ 40 μΩ |
| Resistencia del bucle principal | ≤ 65 μΩ |
| Corriente de prueba de elevación de temperatura | 1,1 × corriente nominal |
| Tensión soportada del circuito auxiliar / de control | 2000 V / 1 min |
| Tensión de funcionamiento de la bobina de cierre: | CC 242 / 220 / 187 V |
| Tensión de funcionamiento de la bobina de apertura | CC 242 / 220 / 143 V |
| Norma aplicable | IEC 61439-1 / IEC 61439-2 (equivalente a GB/T 7251.2-2023) |

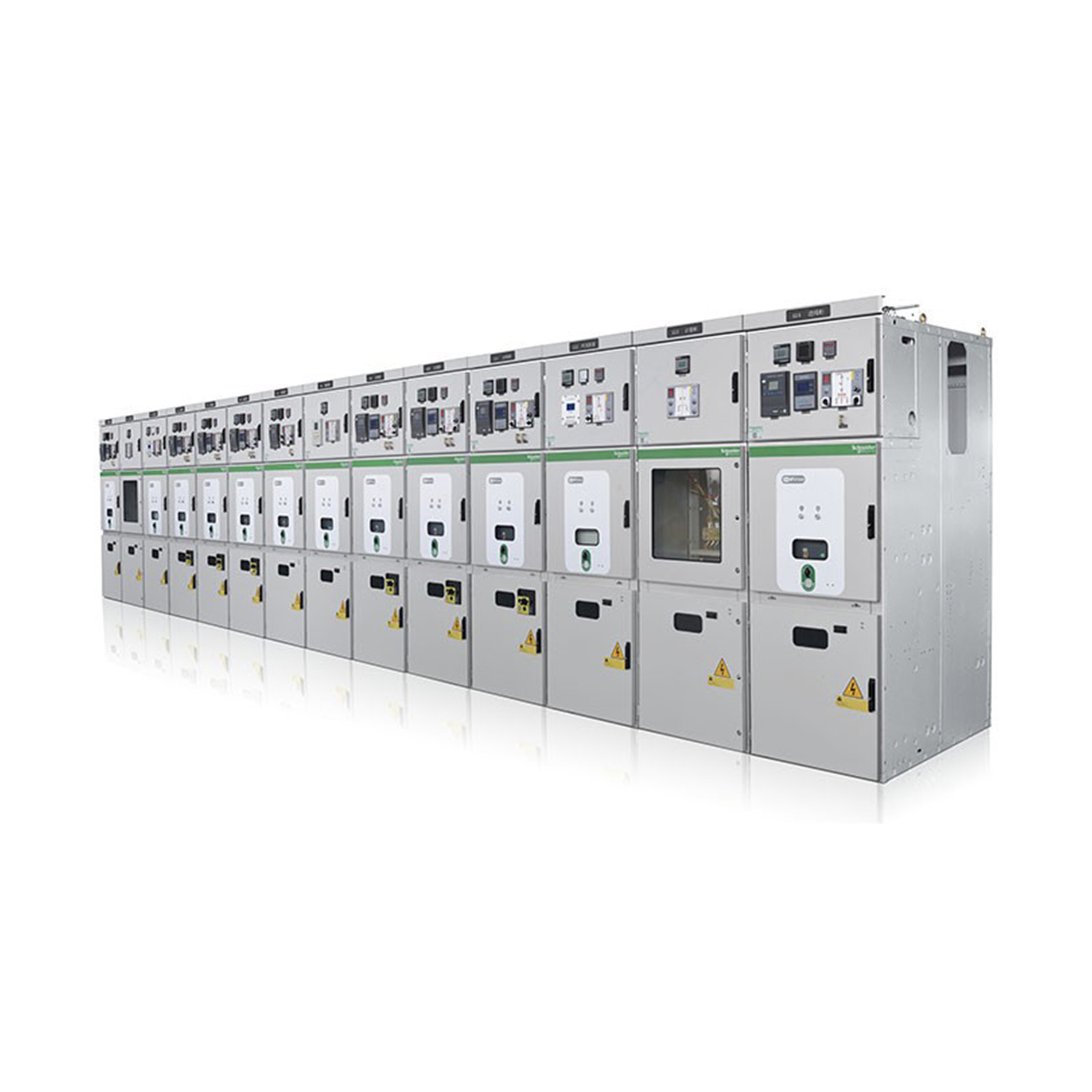

Descripción general del producto:
El aparamenta blindada extraíble de CA de alta tensión con aislamiento metálico MVnex (4000 A / 40 kA) está diseñada para satisfacer los requisitos de los sistemas de energía modernos a gran escala y las subestaciones inteligentes, donde la alta fiabilidad, la gran capacidad y el control avanzado de la distribución de energía son esenciales.
La serie MVnex adopta una estructura blindada modular extraíble, que integra un interruptor automático de vacío de alta capacidad de corte, dispositivos de protección inteligentes, funciones de supervisión del estado y interfaces de comunicación. Este diseño proporciona una solución de control de energía de alta tensión compacta, fiable e inteligente.
Con un excelente rendimiento eléctrico, fiabilidad mecánica y capacidades inteligentes de operación y mantenimiento, la aparamenta MVnex admite la supervisión remota, la operación automatizada y el diagnóstico de fallos. Se puede integrar perfectamente en redes inteligentes, subestaciones digitales y sistemas de energía industrial, ofreciendo soluciones de distribución de energía seguras, eficientes y escalables.
Cumplimiento de normas
La aparamenta blindada extraíble de CA con aislamiento metálico de la serie MVnex se diseña, fabrica y prueba de acuerdo con la norma GB/T 7251.2-2023, que está técnicamente alineada con la serie IEC 62271 para aparamenta de alta tensión y aparamenta de control.
Características del producto:
- La corriente nominal es de 4000 A, la corriente nominal de corte en cortocircuito es de 40 kA y la corriente de cierre es de 100 kA (pico), lo que la hace adecuada para aplicaciones de distribución de energía de alta exigencia.
- Integra funciones de control inteligente y supervisión del estado, admite la comunicación remota y el funcionamiento programático, y se adapta a las necesidades de la gestión inteligente de la red eléctrica.
- Estructura modular extraíble blindada, compartimento independiente de cada unidad funcional, nivel de protección hasta IP4X, con buen aislamiento y rendimiento de protección de seguridad.
- A través de un conjunto completo de pruebas de tipo que incluyen frecuencia de potencia, impacto de rayo, elevación de temperatura, resistencia a corto plazo, cierre y apertura y corte, vida útil mecánica, etc., el rendimiento es fiable.
- Equipado con un mecanismo de operación de almacenamiento de energía de resorte, admite la apertura y el cierre eléctricos, y tiene una larga vida útil mecánica (hasta 10 000 veces para la extracción de piezas/interruptores de puesta a tierra).
- Admite una variedad de esquemas de configuración y puede seleccionar de forma flexible accesorios como transformadores y ventiladores de acuerdo con los requisitos del sistema para adaptarse a diferentes escenarios de aplicación.
