Cet article présentera les différences au niveau structurel, du macroscopique au microscopique. Cela est en réalité lié à l’évolution des systèmes de distribution.
À première vue, l’appareillage de commutation et le tableau de distribution peuvent se ressembler.
Les deux reçoivent l’alimentation.
Les deux distribuent l’alimentation.
Les deux contiennent des dispositifs de protection.
Les deux sont installés dans le cadre d’un système de distribution électrique.
Il est donc naturel de se demander :
l’appareillage de commutation est-il, au fond, simplement un tableau de distribution plus grand ?
La réponse courte est : pas exactement.
Un ensemble d’appareillage de commutation peut effectivement ressembler à une version plus grande, plus puissante et plus élaborée d’un tableau de distribution, mais la différence réelle ne se limite pas à la taille. La différence plus profonde concerne le niveau de service : ce que l’ensemble est censé supporter, interrompre, isoler et protéger lorsque le système est soumis à des contraintes.
L’essence de la différence est la suivante : à mesure que la tension, le courant et le niveau de défaut augmentent, un ensemble de distribution doit évoluer d’une simple distribution de départs vers un système plus robuste de transport de courant, d’isolation, de protection, de manœuvre et de sectionnement. L’appareillage de commutation est une expression de cette évolution.

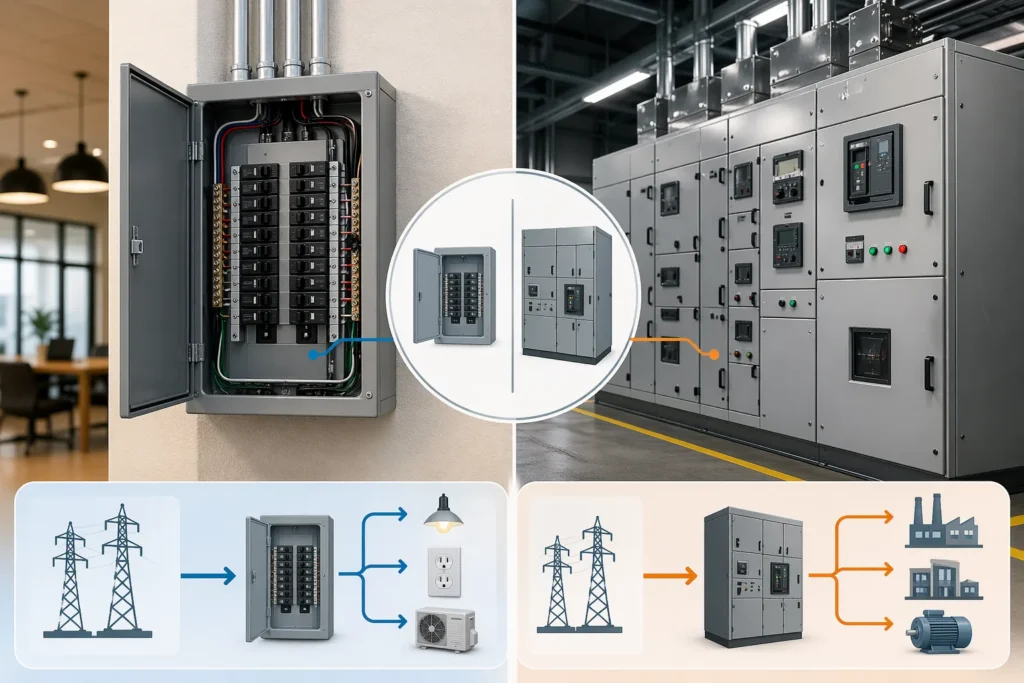

Que sont les tableaux de distribution et l’appareillage de commutation ?
Un tableau de distribution est un ensemble de distribution qui divise l’alimentation électrique entrante en plusieurs circuits de dérivation. Il contient généralement des dispositifs de protection tels que des disjoncteurs ou des fusibles et est couramment installé dans les bâtiments commerciaux, les installations résidentielles et les sites industriels légers.
Son objectif principal est pratique et simple : prendre l’alimentation entrante et la distribuer en toute sécurité vers les circuits finaux ou des charges plus petites.
L’appareillage de commutation est un ensemble de distribution plus fortement conçu, destiné non seulement à distribuer l’énergie, mais aussi à manœuvrer, protéger et isoler des circuits dans des conditions électriques plus exigeantes.
Vous recherchez un appareillage de commutation et un tableau de distribution testés en usine pour votre projet ?

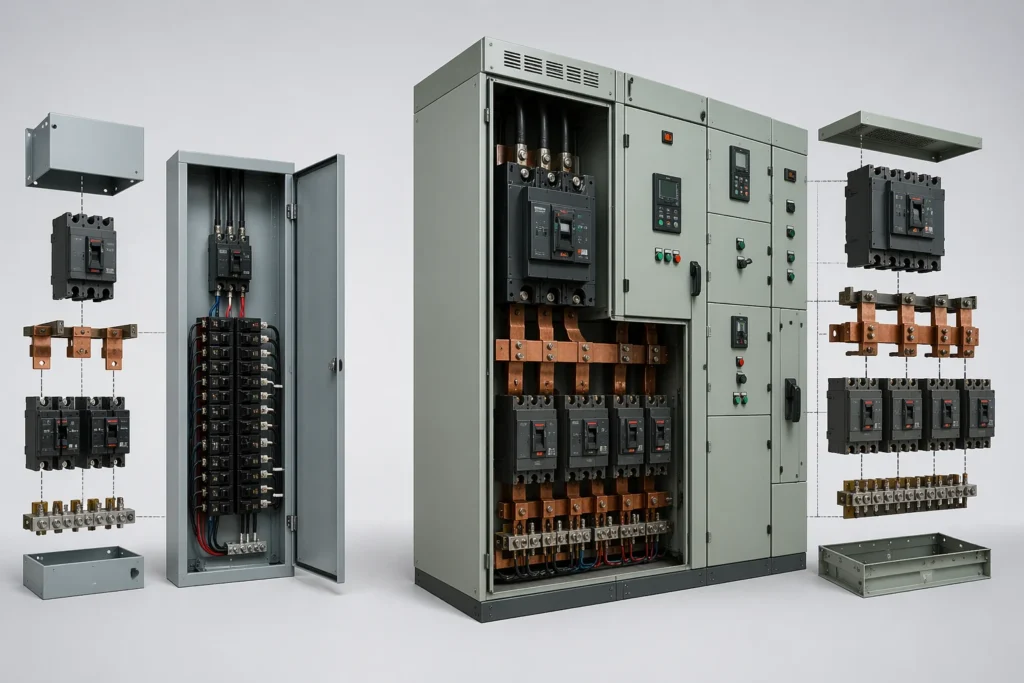

Pourquoi l’appareillage de commutation peut donner l’impression d’être un « tableau de distribution plus grand »
Cette idée n’est pas totalement fausse.
Dans de nombreux projets, les ingénieurs découvrent d’abord les tableaux de distribution comme des ensembles pratiques de distribution en aval. Plus tard, lorsqu’ils passent à des systèmes commerciaux ou industriels plus importants, ils voient l’appareillage de commutation et cela semble être la même idée, simplement à plus grande échelle :
- enveloppe plus grande
- disjoncteur d’arrivée plus grand
- jeux de barres plus grands
- courant plus élevé
- davantage de départs
- structure interne plus robuste
Sous cet angle, l’appareillage de commutation peut effectivement sembler être un ensemble de distribution plus haut de gamme et à plus grande échelle.
Comparaison structurelle typique : appareillage de commutation vs tableau de distribution
| Aspect structurel | Tableau de distribution | Appareillage de commutation |
|---|---|---|
| Objectif principal | Distribution de départs en aval | Distribution, protection, manœuvre et isolement pour des niveaux de service plus élevés |
| Enveloppe | Généralement plus simple et plus compacte | Généralement plus grande, plus robuste et plus élaborée |
| Appareil d’arrivée | Souvent un disjoncteur général ou des bornes principales | Souvent un disjoncteur général ou une unité fonctionnelle d’arrivée plus avancée |
| Circuits sortants | Disjoncteurs de départ alimentant des charges en aval | Disjoncteurs de départ (feeders) ou unités fonctionnelles alimentant des circuits ou sous-systèmes plus importants |
| Système de jeux de barres | Jeux de barres internes pour une distribution pratique de l’énergie | Système de jeux de barres plus robuste, avec une plus grande attention portée aux performances thermiques et au court-circuit |
| Séparation interne | Généralement limitée | Souvent un degré de séparation plus élevé selon la conception |
| Dispositifs de protection | Principalement des dispositifs de protection des circuits de dérivation | Des fonctions de protection plus avancées et une coordination sont courantes |
| Fonction d’isolement | Généralement plus limitée au niveau du système | Accent plus marqué sur l’isolement sûr et les manœuvres d’exploitation |
| Mesure et commande | Souvent basiques ou modérées | Plus susceptible d’inclure une mesure étendue, des interfaces de commande et de protection |
| Accès pour la maintenance | Généralement plus simple, mais moins spécialisée | Souvent conçue en tenant davantage compte de l’exploitation et de la maintenance |
En examinant la structure, les tableaux de distribution et les appareillages de commutation ne sont pas des mondes complètement différents. Ils utilisent souvent bon nombre des mêmes éléments de base, tels que les enveloppes, les jeux de barres et les disjoncteurs. La différence est que l’appareillage de commutation est généralement conçu avec un accent plus marqué sur la protection, l’isolation, le contrôle et la performance en cas de défaut. Autrement dit, à mesure que le niveau de service électrique devient plus exigeant, l’ensemble ne fait pas que grandir : il devient plus élaboré.
Le véritable enjeu n’est pas que l’appareillage de commutation soit simplement plus grand. C’est qu’il est généralement conçu pour une tâche électrique et mécanique plus exigeante.

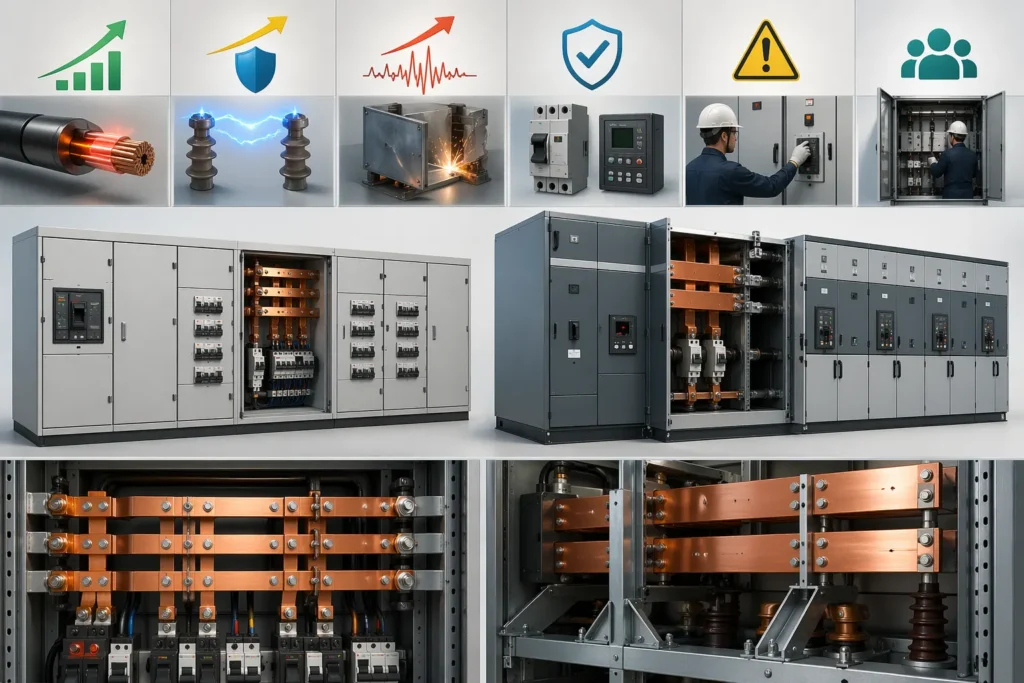

La véritable différence : du niveau de service de distribution au niveau de service du système
La logique d’ingénierie
À mesure que la tension et le courant augmentent, le système de distribution évolue généralement de plusieurs façons :
| Ce qui augmente | Ce que l’ensemble doit faire différemment |
|---|---|
| Courant | Supporter une charge thermique plus élevée, utiliser des jeux de barres plus robustes, gérer plus soigneusement l’élévation de température |
| Tension | Améliorer l’isolation, les distances d’isolement dans l’air, les lignes de fuite et l’isolement sûr |
| Niveau de défaut | Résister à des contraintes thermiques et mécaniques plus fortes lors des courts-circuits |
| Importance du système | Assurer une protection, des manœuvres et une maintenabilité plus fiables |
| Risque opérationnel | Améliorer la séparation, la sécurité et l’accès pour l’exploitation et la maintenance |

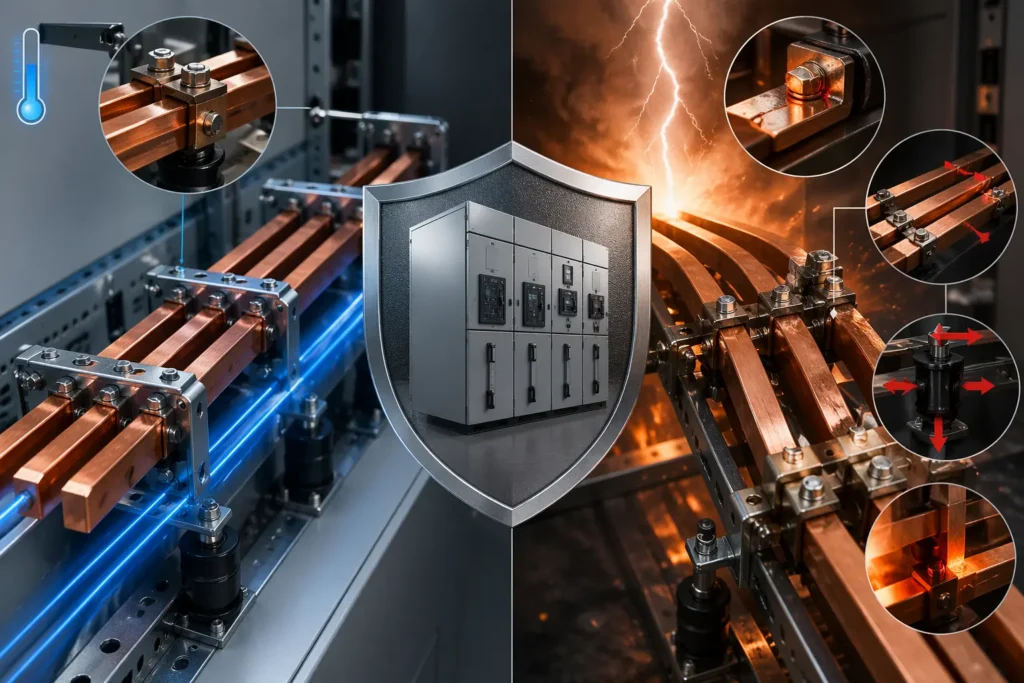

Le jeu de barres
Le jeu de barres donne un indice important
L’un des moyens les plus simples de voir la différence entre un tableau de distribution et l’appareillage de commutation est d’observer le système de jeux de barres.
Les deux utilisent des jeux de barres pour distribuer le courant à l’intérieur de l’ensemble. Mais dans l’appareillage de commutation, le jeu de barres est généralement conçu pour un niveau de service électrique plus élevé.
| Aspect du jeu de barres | Tableau de distribution | Appareillage de commutation |
|---|---|---|
| Rôle de base | Distribuer le courant en interne | Distribuer le courant dans des conditions de service plus élevées |
| Niveau de courant | Généralement plus faibles | Généralement plus élevé |
| Exigence thermique | Plus modérée | Contrôle plus strict de l’élévation de température |
| Contraintes en cas de défaut | Généralement plus faibles | Contraintes de court-circuit généralement plus élevées |
| Support mécanique | Plus simple | Un support et un contreventement plus robustes sont souvent nécessaires |
| Priorité de conception interne | Distribution pratique | Performance, robustesse et tenue en cas de défaut |
Pourquoi est-ce important ?
En fonctionnement normal, un jeu de barres doit principalement transporter le courant sans surchauffer.
En cas de défaut, la situation devient beaucoup plus sévère. Le jeu de barres peut devoir résister à :
- un courant de court-circuit élevé
- une force de première crête élevée
- de fortes contraintes mécaniques entre conducteurs
- des contraintes thermiques aux jonctions et aux supports
C’est pourquoi l’appareillage de commutation est généralement construit avec un système de jeux de barres plus robuste.
Une meilleure façon de le comprendre
Au lieu de dire :
« L’appareillage de commutation est un tableau de distribution plus grand. »
Une formulation plus juste est :
« L’appareillage de commutation est généralement un ensemble de distribution électrique plus fortement conçu, souvent doté d’un système de jeux de barres plus robuste et d’exigences de tenue aux défauts plus élevées qu’un tableau de distribution. »
Cela explique pourquoi on a souvent l’impression que les deux sont liés, tout en préservant le fait que l’appareillage de commutation est normalement associé à un niveau de performance différent.
Vous recherchez un appareillage de commutation et un tableau de distribution testés en usine pour votre projet ?

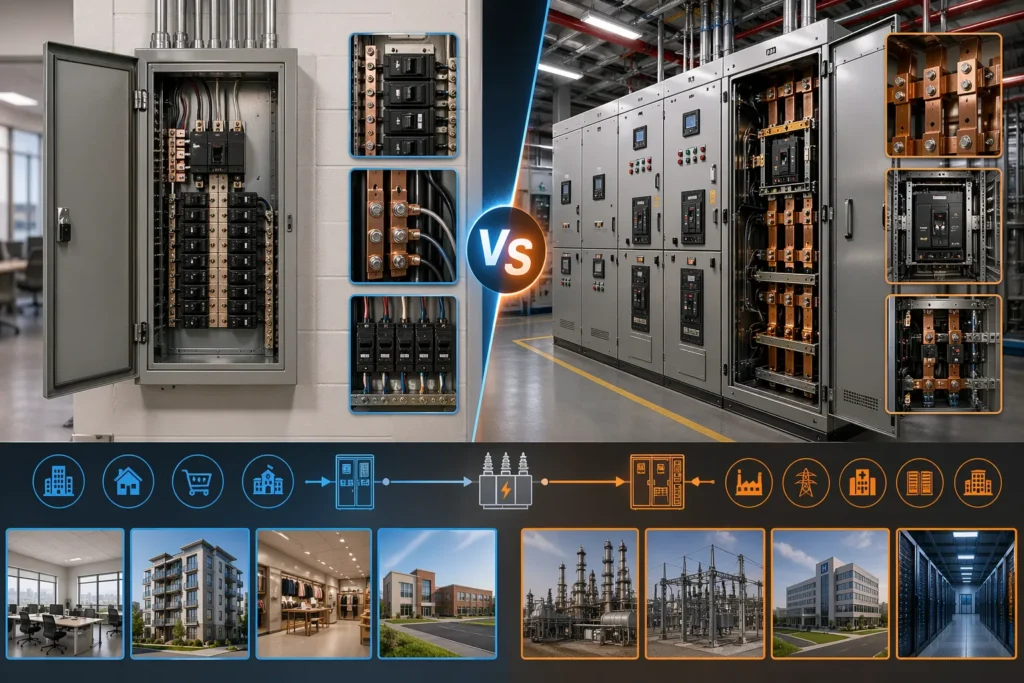

Applications typiques
| Ensemble | Applications typiques |
|---|---|
| Tableau de distribution | • bureaux • bâtiments résidentiels • espaces de vente • petits projets commerciaux ou commerciaux légers • hôtels et écoles • distribution des services généraux du bâtiment |
| Appareillage de commutation | • usines industrielles • postes électriques • projets d’infrastructure • hôpitaux • centres de données • grandes installations commerciales • systèmes avec des niveaux de défaut plus élevés |
De toute évidence, les tableaux de distribution sont plus souvent utilisés pour des tâches de distribution à plus petite échelle ou localisées. Cependant, cela ne signifie pas que le projet global lui-même doit être de petite taille. Les grands projets peuvent toujours utiliser de nombreux tableaux de distribution au niveau aval. La véritable distinction est que l’appareillage de commutation est plus souvent utilisé aux points où le niveau de service électrique, le niveau de défaut et la responsabilité du système deviennent plus exigeants.
Conclusion finale
Alors, l’appareillage de commutation est-il une sorte de tableau de distribution plus grand ?
En partie en apparence, mais pas au sens de l’ingénierie.
Un ensemble d’appareillage de commutation ressemble souvent à un tableau de distribution plus grand et plus lourd, et l’une des raisons importantes est qu’il dispose généralement d’un système de jeux de barres plus robuste, conçu pour des conditions de courant et de défaut plus exigeantes.
Mais la véritable différence est plus profonde que la taille ou l’épaisseur du jeu de barres.
Un tableau de distribution sert principalement à la distribution en aval.
L’appareillage de commutation est généralement conçu pour un rôle système plus critique, impliquant la distribution, la protection, l’isolement et les performances en cas de défaut.
C’est la distinction qui compte vraiment.
Vous recherchez un appareillage de commutation et un tableau de distribution testés en usine pour votre projet ?
FAQ
Quelle est la principale différence entre l’appareillage de commutation et le tableau de distribution ?
La principale différence est que l’appareillage de commutation est conçu pour un niveau plus élevé de protection, de manœuvre, d’isolement et de performances en cas de défaut, tandis qu’un tableau de distribution est principalement utilisé pour la distribution des circuits de dérivation.
L’appareillage de commutation est-il plus avancé qu’un tableau de distribution ?
En général, oui. L’appareillage de commutation est généralement considéré comme un ensemble plus robuste et plus performant pour les systèmes électriques exigeants.
Où un tableau de distribution est-il généralement installé ?
Les tableaux de distribution sont couramment installés dans les bâtiments commerciaux, les projets résidentiels et les environnements industriels légers pour la distribution en aval.
Où l’appareillage de commutation est-il généralement utilisé ?
L’appareillage de commutation est généralement utilisé dans les usines industrielles, les services publics, les projets d’infrastructure, les hôpitaux, les centres de données et d’autres systèmes où la protection et la fiabilité sont essentielles.
Lequel est le plus coûteux : l’appareillage de commutation ou le tableau de distribution ?
L’appareillage de commutation est généralement plus coûteux, car il est conçu pour un niveau de protection plus élevé, une meilleure tenue aux défauts et des exigences d’exploitation plus avancées.
