Gamme de produits

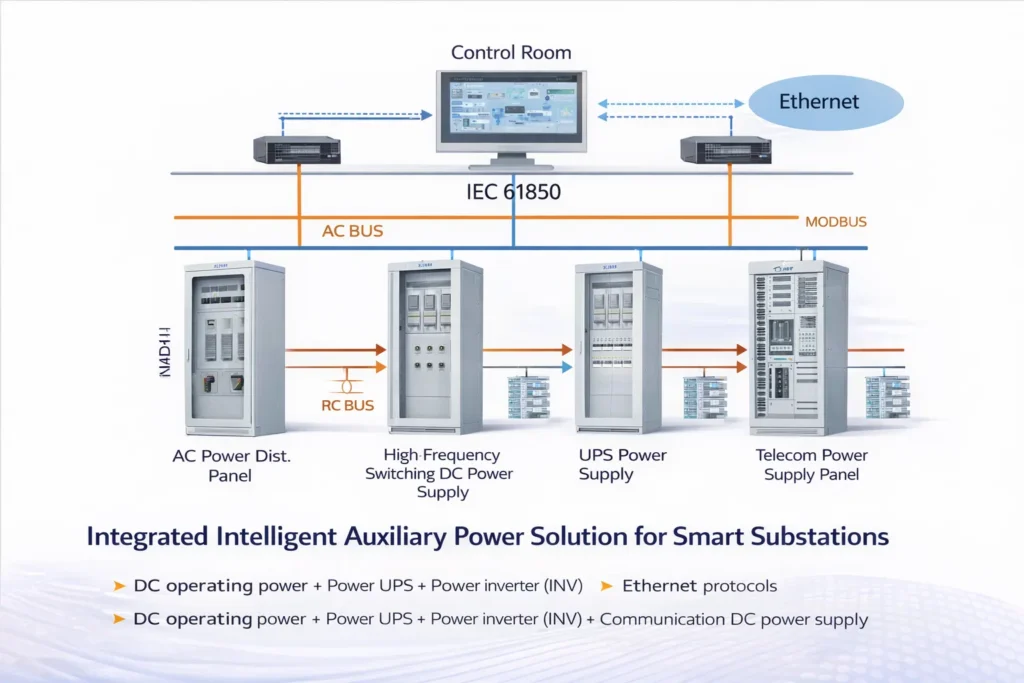

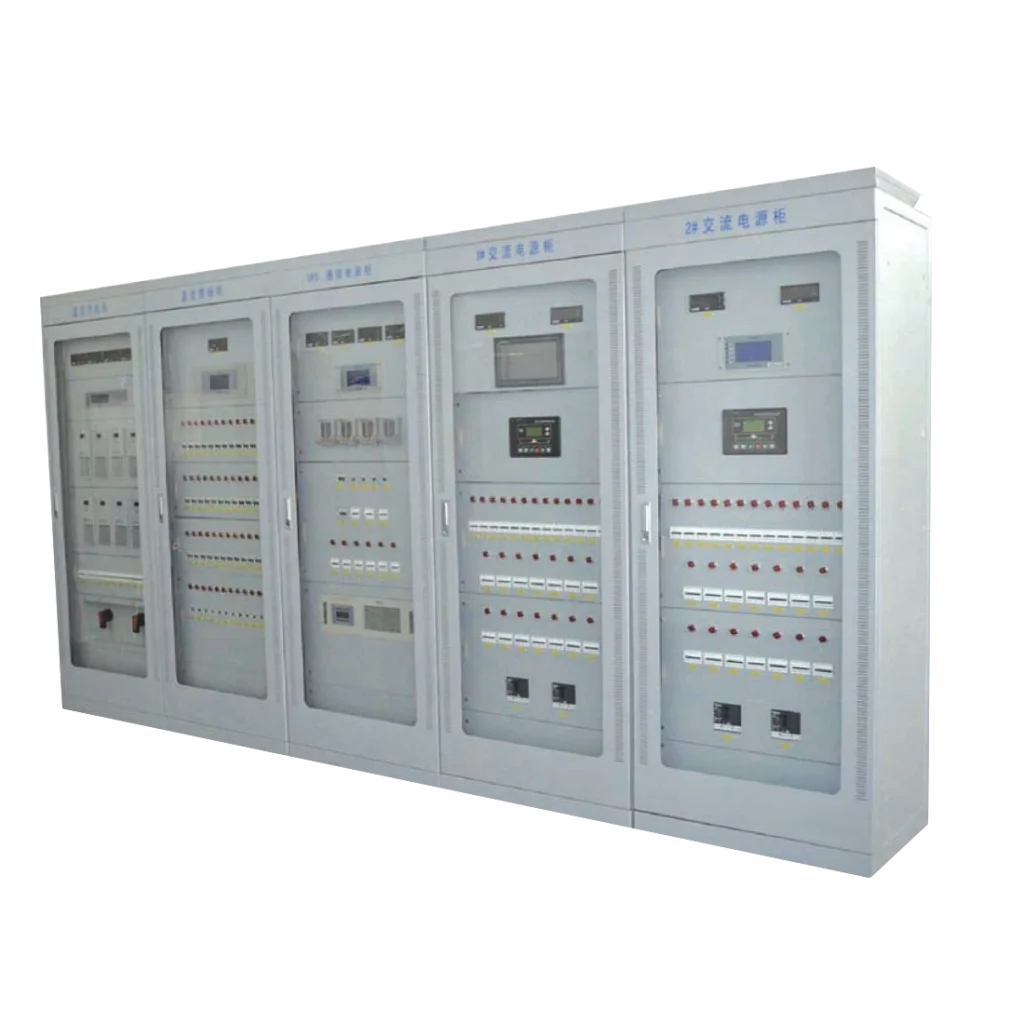

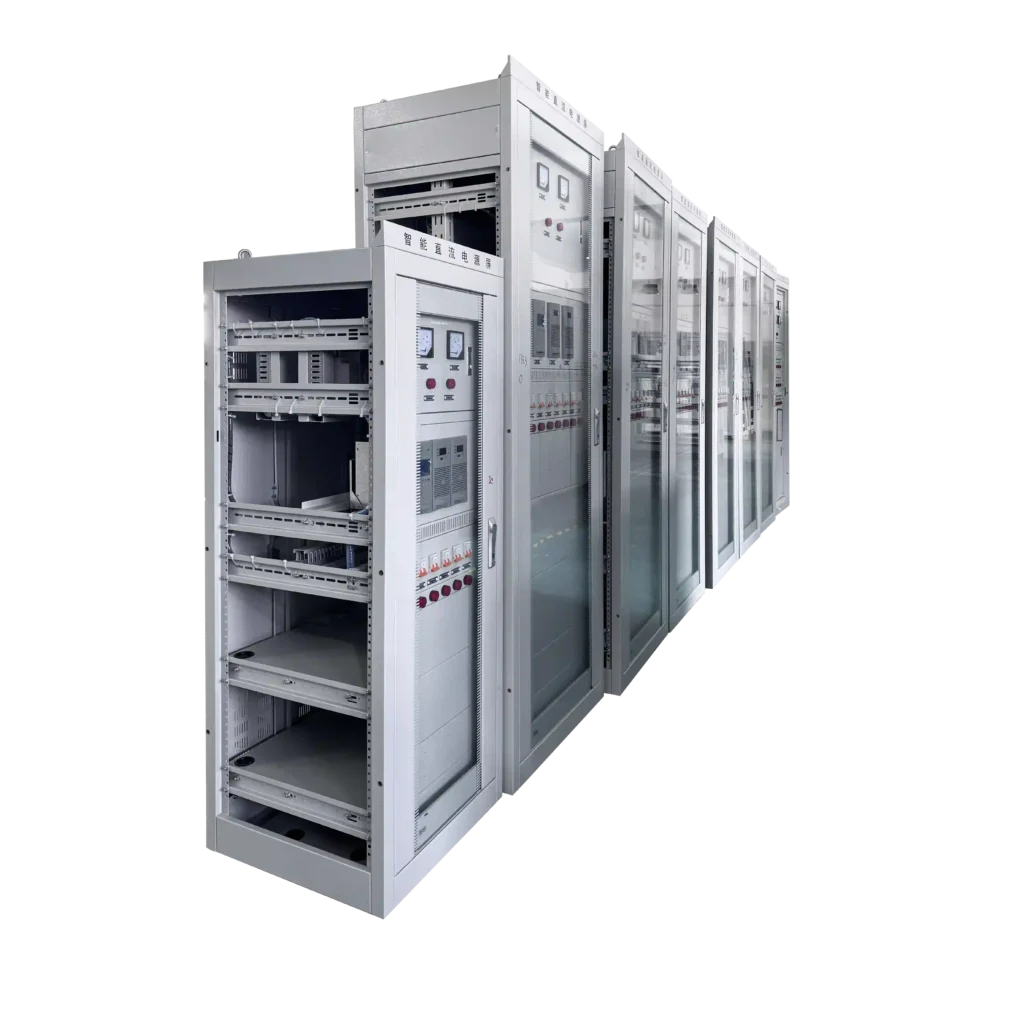

Système d’alimentation auxiliaire CA/CC intégré intelligent
Spécifications techniques :
- Entrée CA
Tension d’entrée nominale : 380 Vca ±15 %, 220 Vca ±15 %
Fréquence du réseau : 50 Hz ±10 - Sortie CC
Tension de fonctionnement CC : 220 Vcc, 110 Vcc
Tension de sortie CC/CC : 48 Vcc, 24 Vcc - Sortie onduleur / ASI
Tension de sortie CA : 380 Vca, 220 Vca
Le système d’alimentation auxiliaire intégré intelligent est une solution de nouvelle génération développée pour les postes intelligents et les systèmes électriques numériques. Centré sur le système d’alimentation CC de service, il intègre l’alimentation auxiliaire CA, l’alimentation CC de service, l’ASI (alimentation sans interruption), l’alimentation par onduleur (INV) et l’alimentation de télécommunication dans une plateforme unifiée avec batteries partagées et supervision centralisée.
Le système prend en charge la communication numérique IEC 61850 avec les systèmes de supervision de niveau supérieur, permettant une intégration transparente dans les postes numériques. Avec une configuration flexible, une extension modulaire et une communication intelligente, il répond aux exigences des postes non gardés, de la gestion réseau de l’alimentation et de la surveillance en ligne de tous les paramètres.

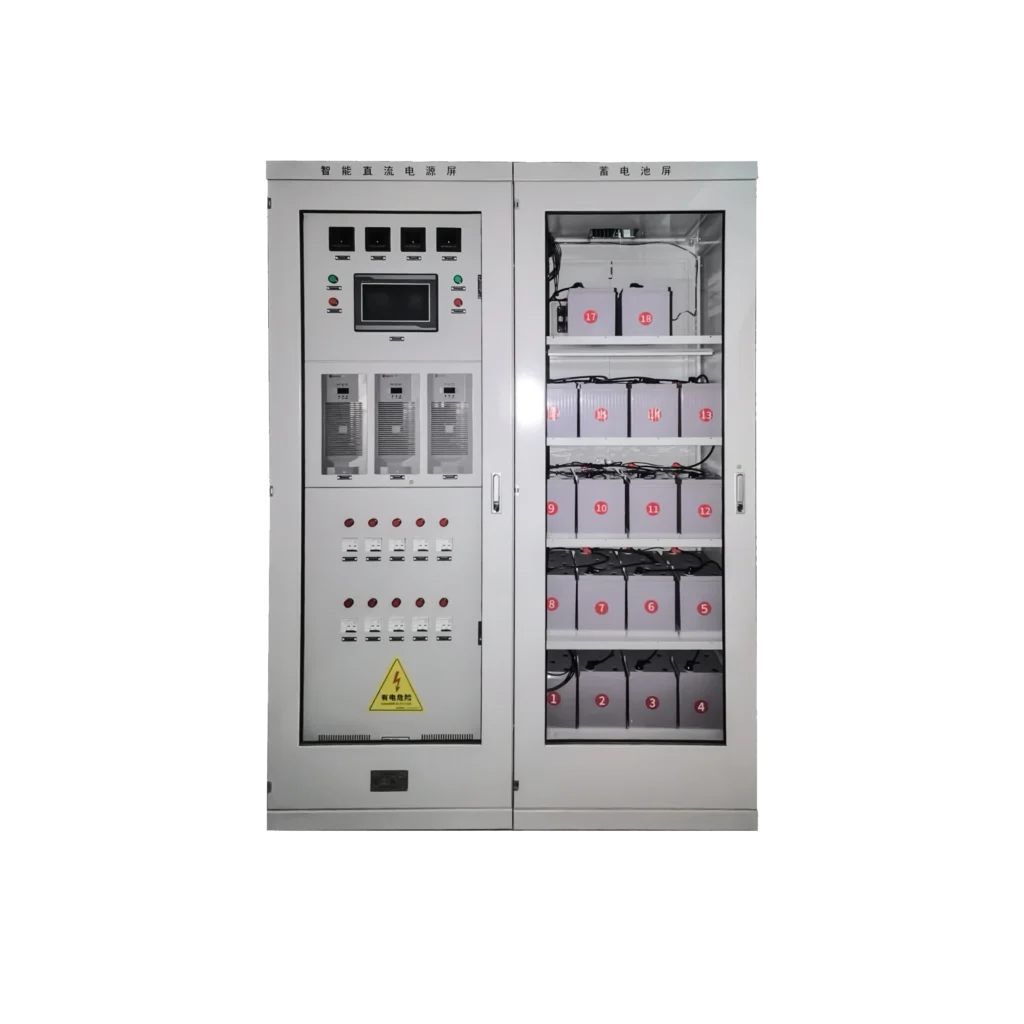

Armoire d’alimentation CC à découpage haute fréquence
Spécifications techniques :
- 1. Tension d’entrée CA : 380 ±15 % Vca ; 220 ±15 % Vca
- 2. Fréquence du réseau : 50 ±10 % Hz
- 3. Tension de sortie CC : 220 Vcc, 110 Vcc
- 4. Courant de sortie CC : Courant de charge nominal de 10 A à 600 A
- 5. Plage de réglage du courant de charge : 20 % à 100 % de la valeur nominale
- 6. Précision de régulation de tension de l’unité de charge : ≤±0,5 %
- 7. Facteur d’ondulation de sortie CC : ≤0,3 %
- 8. Déséquilibre de répartition de courant des modules redresseurs : ≤±3 %
- 9. Rendement à pleine charge de l’unité de charge : >92 %
- 10. Facteur de puissance de l’unité de charge : >0,94
- 11. Bruit acoustique : ≤55 dB
- 12. MTBF : ≥100 000 heures
- 13. Dimensions de l’équipement : 2260 × 800 × 600 (mm)
Il s’agit d’un système d’alimentation auxiliaire CC de nouvelle génération doté d’une commande, protection, mesure et gestion numériques. Il intègre la surveillance d’isolement, la gestion des batteries, la détection de défaut à la terre, la régulation de tension par thyristor et la signalisation centralisée dans une conception compacte tout-en-un.
Conçu pour les centrales électriques, postes et systèmes de distribution intelligents, il prend en charge la surveillance et communication à distance et peut être intégré de manière transparente dans les systèmes SCADA et d’automatisation électrique via des interfaces RS-232/485 et Ethernet.

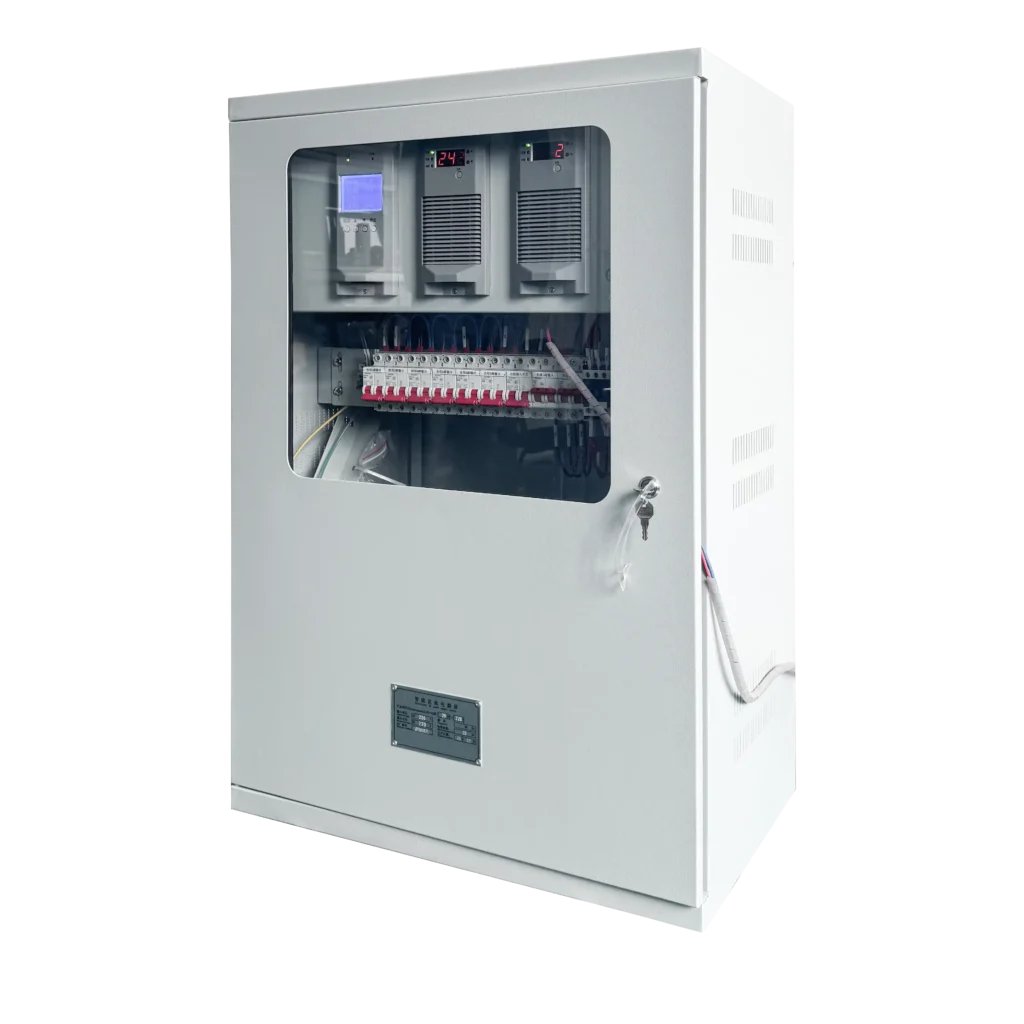

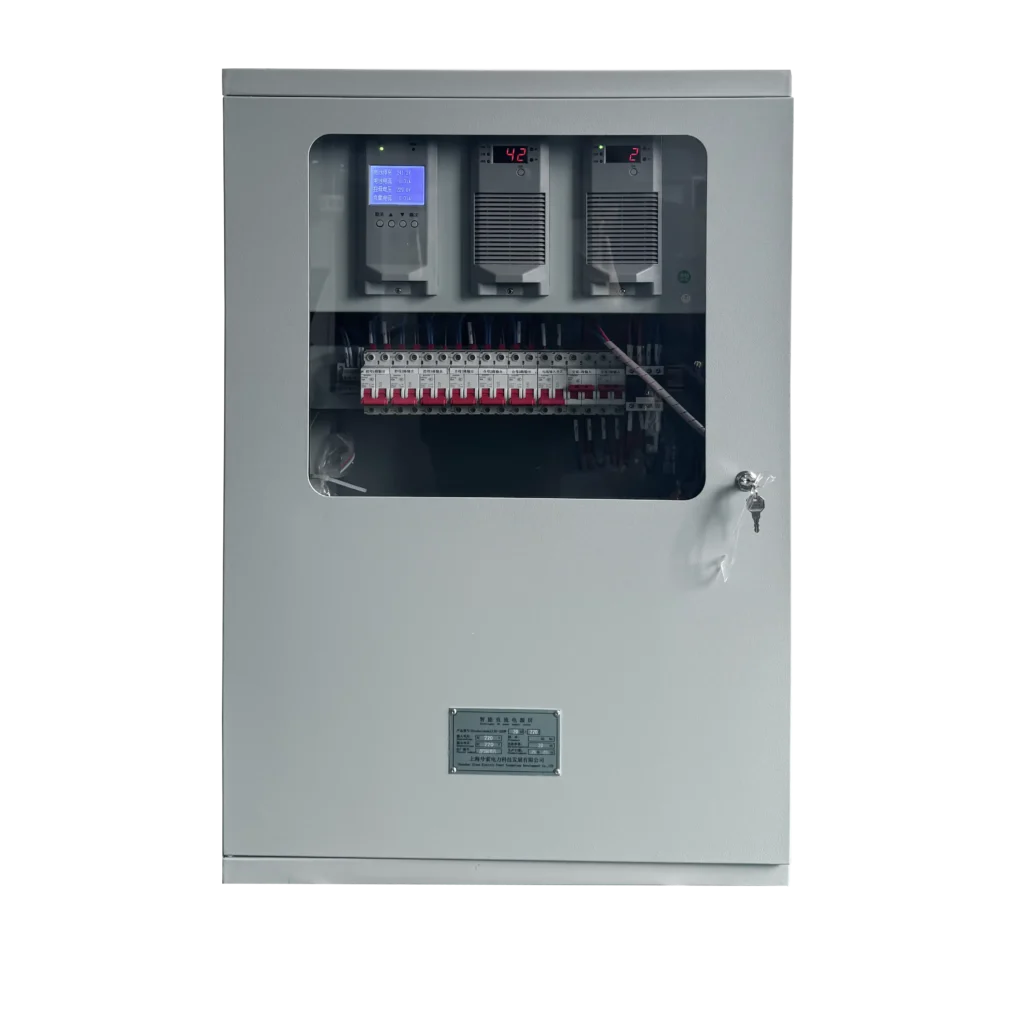

Panneau d’alimentation CC mural
Spécifications techniques :
- Tension : 220 V ±20 %
- Tension d’alimentation PT : 100 V ±10 %
- Fréquence du réseau : 50 Hz ±10 %
- Facteur de puissance : ≥0,85
- Plage de tension de sortie : 90 V–140 V réglable en continu (système 110 V), 180 V–280 V réglable en continu (système 220 V)
- Précision de régulation de tension : ≤±0,5 %
- Précision de régulation de courant : ≤±0,5 %
- Facteur d’ondulation : ≤±0,1 %
- Déséquilibre de répartition de courant : ≤±5 %
- Rendement : >90 %
- Protection contre les surtensions de sortie : 280 V ±2 V (système 220 V), 140 V ±2 V (système 110 V)
- Entrée numérique : un canal chacun pour déclenchement de disjoncteur et défaut d’isolement (NO)
- Sortie numérique : défaut système (1 NO + 1 NF)
- Rigidité diélectrique : 2 kVca appliqués entre entrée-terre, sortie-terre et entrée-sortie pendant 1 minute sans amorçage ni arc électrique
- Humidité ambiante de fonctionnement : ≤90 %
- Température de fonctionnement : –10 °C à 45 °C
- Bruit acoustique : ≤55 dB
- Type de structure : sur armoire, mural
- Dimensions : 680 × 560 × 265 (mm)
Le système d’alimentation CC mural est conçu pour les applications de faible capacité, ce qui le rend idéal pour les postes de commutation compacts et les petits postes d’utilisateurs. Doté d’une conception intégrée, le système combine modules redresseurs, unité de surveillance, circuit abaisseur à thyristor, distribution CC et armoire de batteries dans une structure compacte, permettant un fonctionnement autonome avec un espace d’installation minimal.
Le système est équipé d’un module de surveillance à écran LCD qui assure une supervision complète du système et une gestion intelligente des batteries. Il prend en charge les interfaces de surveillance à distance, la communication RS-232 et les protocoles RTU/CDT, permettant une intégration facile dans les systèmes d’automatisation électrique et SCADA.

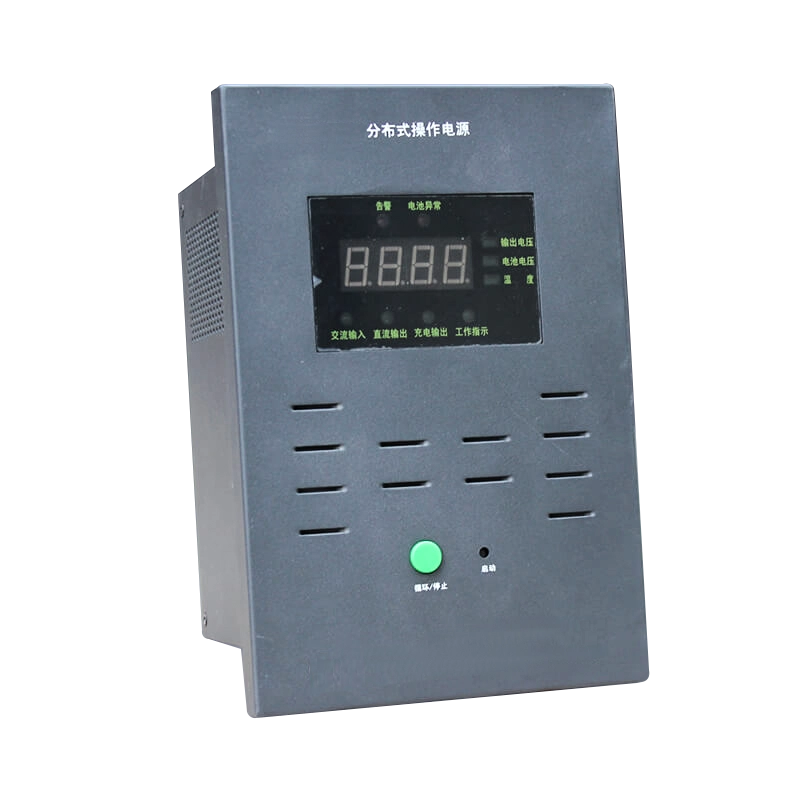

Alimentation CC distribuée encastrée
Spécifications techniques :
- Tension d’entrée CA : 220 Vca ±20 %
- Fréquence du réseau : 50 Hz ±5 %
- Puissance minimale requise : ≥150 VA par unité
- Options de tension de sortie CC : 220 Vcc / 110 Vcc / 48 Vcc / 24 Vcc
- Options de puissance de sortie CC : 400 W / 800 W / 1200 W
- Précision de régulation de tension : ≤ ±0,5 %
- Consommation interne : ≤8 W
- Affichage local : Affichage numérique de l’état de fonctionnement et des alarmes
- Interfaces de surveillance à distance : Contacts secs, RS-232 / RS-485
- Température de fonctionnement : −15 °C à +45 °C
- Humidité relative : ≤90 % HR (sans condensation)
- Environnement d’installation : Sans poussière conductrice, gaz corrosifs ni condensation importante
- Type d’installation : Encastré / sur panneau
L’alimentation CC distribuée est une solution d’alimentation CC de service compacte encastrée conçue pour une installation distribuée dans les tableaux de commutation et armoires de contrôle. Elle fournit une alimentation CC stable et fiable pour les disjoncteurs, interrupteurs de charge et équipements de protection et de contrôle secondaires.
Utilisant la technologie de découpage haute fréquence et la commande numérique DSP, le système offre un rendement élevé, une régulation de tension précise et une surveillance intelligente. Son architecture distribuée réduit la complexité du câblage, améliore la fiabilité et le rend idéal pour les postes modernes, systèmes de distribution intelligents et projets de modernisation.

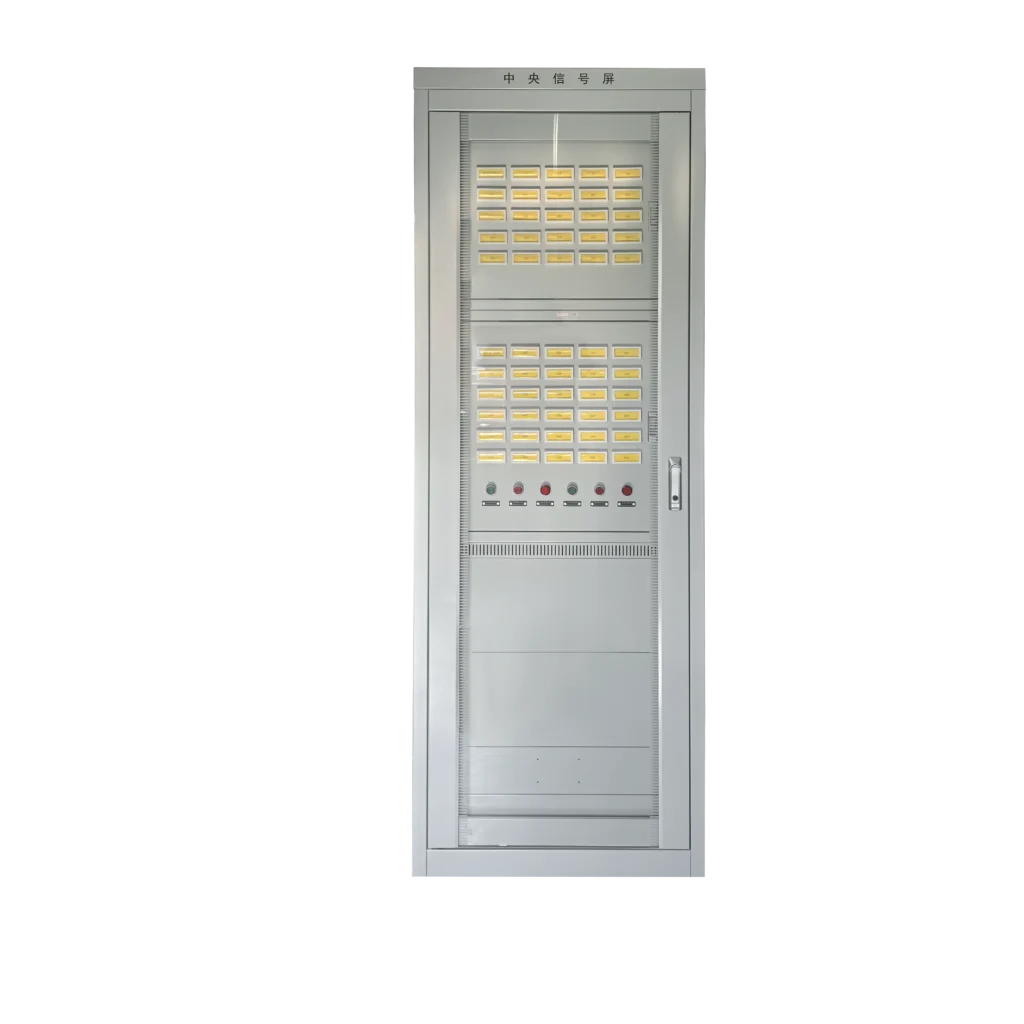

Panneau de signalisation centralisée
Spécifications techniques :
- Plage de tension du signal d’entrée : 5 Vcc – 250 Vcc
- Tension d’alimentation de fonctionnement : 85 – 320 Vcc
- Consommation électrique : ≤ 60 W
- Résolution du signal : 10 ms
- Capacité de signaux par panneau : 1 – 128 canaux
- Altitude de fonctionnement : ≤ 2000 m
- Température de fonctionnement : −10 °C à +45 °C
- Humidité relative : ≤ 90 % HR (sans condensation)
- Dimensions de l’armoire (H × L × P) : 2260 × 800 × 600 mm
Le panneau de signalisation centralisée est conçu pour les postes, centrales électriques, installations industrielles, chemins de fer électrifiés et immeubles de grande hauteur. Il est utilisé pour la collecte, traitement, affichage et indication d’alarme centralisés des signaux de fonctionnement, d’avertissement et de défaut des systèmes électriques.
Le panneau fournit des fonctions d’alarme sonore et visuelle, prend en charge une configuration logique flexible des signaux et permet une indication claire de l’état de fonctionnement du système et des conditions anormales. Avec des interfaces de communication intégrées, il peut être connecté aux systèmes de supervision de niveau supérieur pour prendre en charge la surveillance à distance et les fonctions « quatre télécommandes », ce qui le rend adapté aux systèmes électriques automatisés modernes et non gardés.

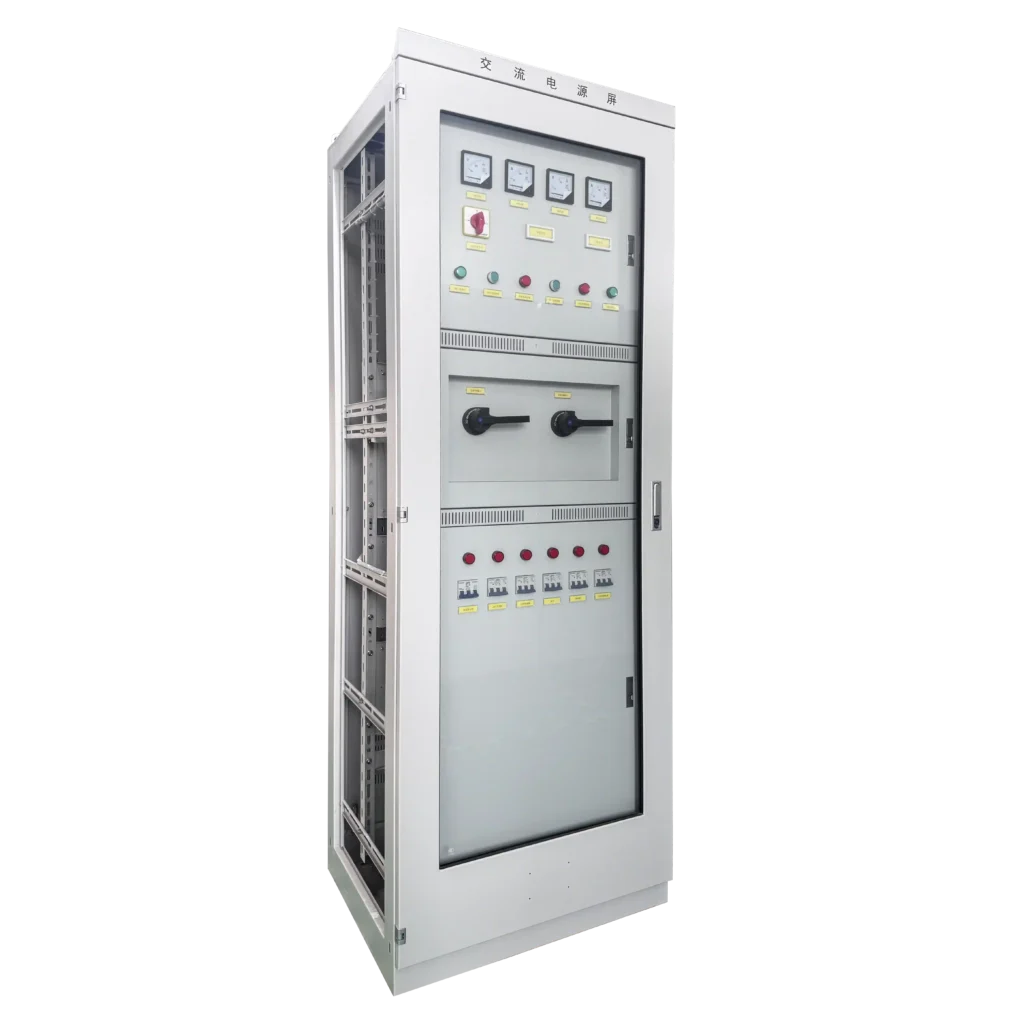

Panneau de distribution CA intelligent
Spécifications techniques :
- Tension d’entrée CA : 380 Vca ±15 % / 220 Vca ±15 %
- Circuits d’entrée CA : Deux ou trois arrivées
- Fréquence du réseau : 50 Hz ±5 %
- Tension de sortie : 380 Vca / 220 Vca
- Plage de courant de sortie : 100 A – 2000 A
- Altitude de fonctionnement : ≤ 2000 m
- Température de fonctionnement : −10 °C à +45 °C
- Humidité relative : ≤ 90 % HR (sans condensation)
- Niveau de bruit acoustique : ≤ 55 dB
- MTBF : ≥ 100 000 heures
- Dimensions de l’armoire (H × L × P) : 2260 × 800 × 600 mm
Le panneau de distribution CA intelligent est conçu pour la surveillance, mesure et gestion centralisées des systèmes de distribution CA. Il intègre des modules de surveillance de puissance, unités de mesure complètes et modules de surveillance de circuits dérivés pour assurer une supervision en temps réel de l’alimentation entrante et des circuits de départ.
Le système utilise la technologie de commande numérique et un affichage centralisé pour surveiller l’état de fonctionnement CA, y compris la tension, le courant, la puissance, l’énergie et les conditions de circuit. Il prend en charge la détection de défauts, l’indication d’alarme et la surveillance centralisée à distance, ce qui le rend adapté aux services publics d’électricité, systèmes de communication, infrastructures de transport et installations liées à la défense.

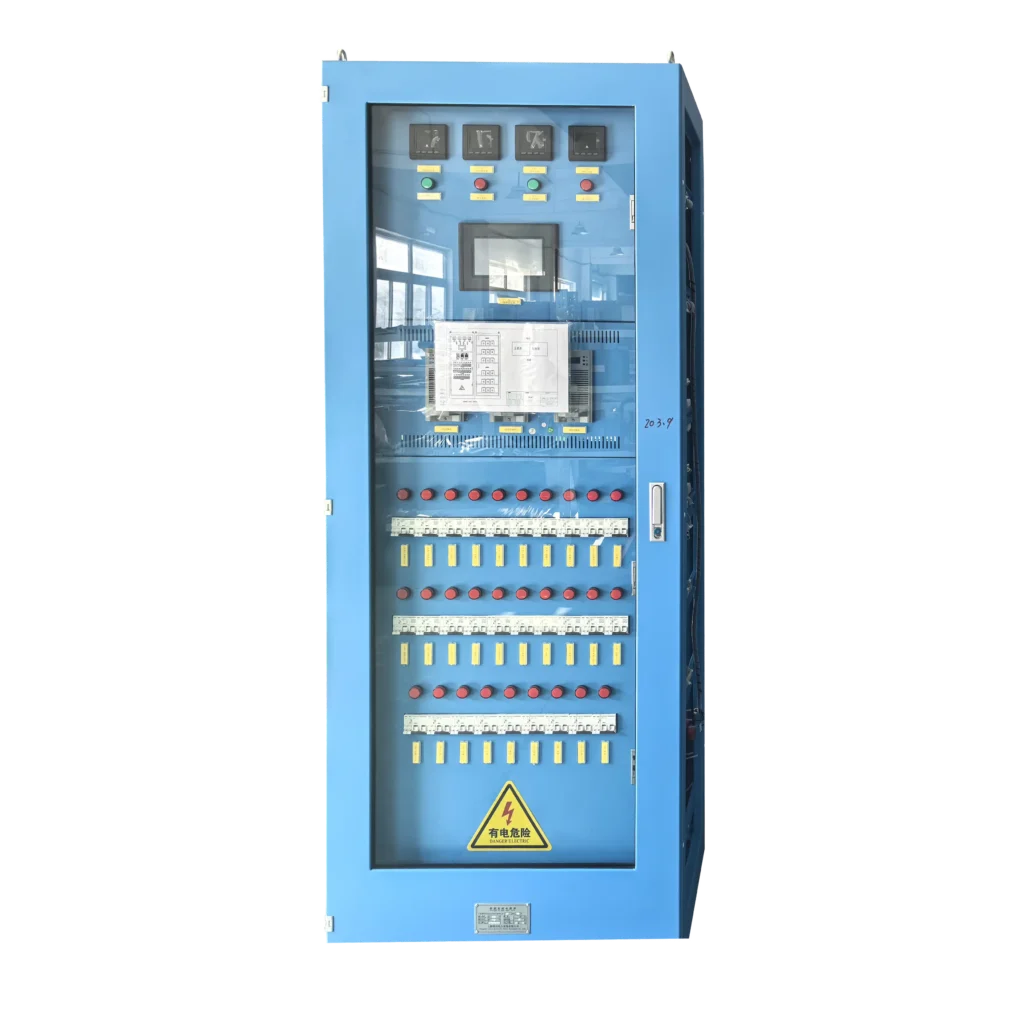

Système d’alimentation CC intelligent
Spécifications techniques :
- Tension d’entrée CA : 380 Vca ±15 % / 220 Vca ±15 %
- Fréquence du réseau : 50 Hz ±10 %
- Tension de sortie CC : 48 Vcc / 24 Vcc
- Plage de courant de sortie CC : 10 A – 600 A
- Plage de réglage du courant de charge : 20 % – 100 % de la valeur nominale
- Précision de régulation de tension de charge : ≤ ±0,5 %
- Facteur d’ondulation de sortie CC : ≤ 0,3 %
- Précision de répartition de courant des modules redresseurs : ≤ ±3 %
- Rendement à pleine charge : ≥ 92 %
- Facteur de puissance : ≥ 0,94
- Niveau de bruit acoustique : ≤ 55 dB
- MTBF : ≥ 100 000 heures
- Dimensions de l’armoire (H × L × P) : 2260 × 800 × 600 mm
Le système d’alimentation CC intelligent est un système d’alimentation CC à découpage haute performance et haute fiabilité conçu conformément aux normes de l’industrie électrique et aux exigences d’application modernes. Il est conçu pour fournir une alimentation CC stable de grande capacité pour les applications critiques nécessitant un fonctionnement continu et fiable.
Le système est largement utilisé dans les réseaux de télécommunications, services publics d’électricité, projets hydrauliques, chemins de fer et autres domaines industriels où une alimentation CC à courant élevé est requise. En adoptant la technologie de redressement modulaire à découpage haute fréquence et la commande numérique, il offre un rendement élevé, une excellente qualité d’alimentation et une évolutivité flexible du système.
Avec une surveillance complète, une gestion intelligente des batteries et plusieurs interfaces de communication, le système prend en charge la surveillance à distance, le fonctionnement non gardé et la gestion centralisée, ce qui le rend adapté aux infrastructures d’alimentation intelligentes modernes.

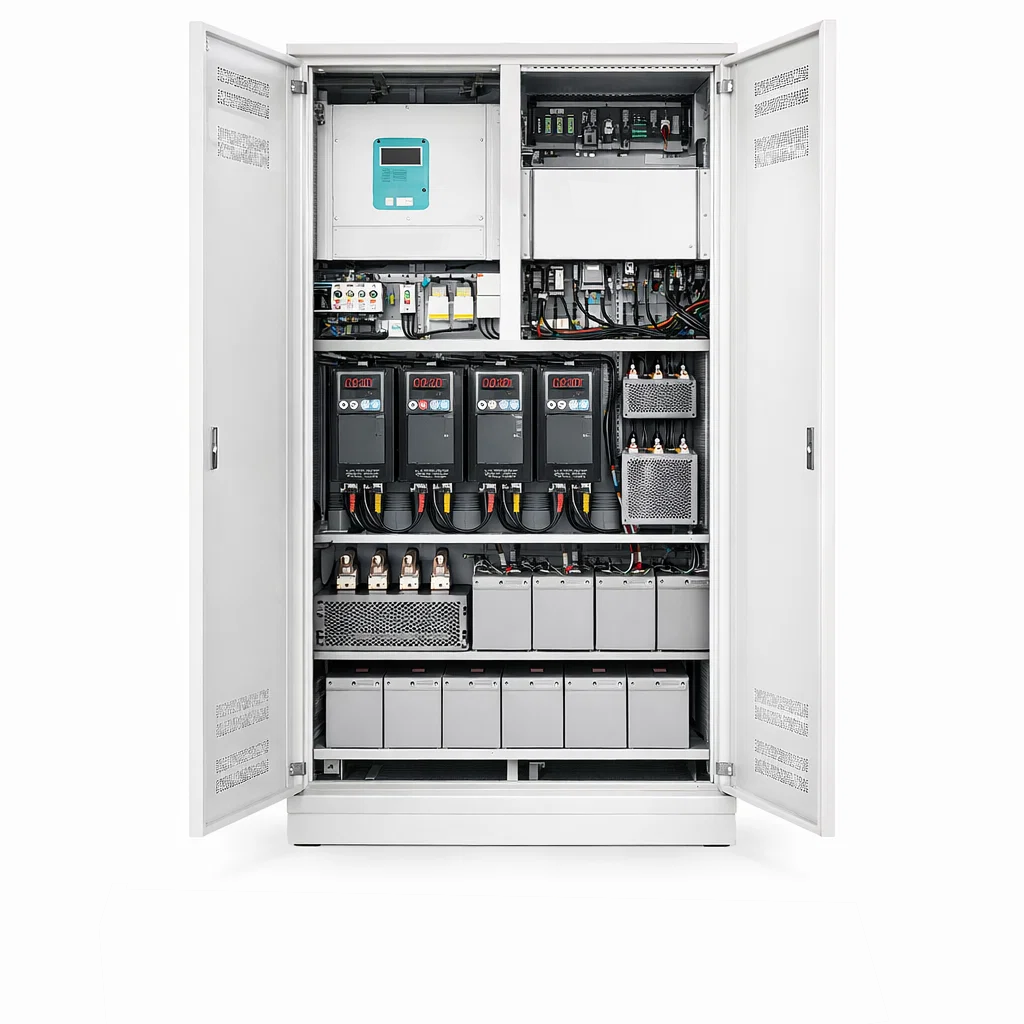

ASI de type moteur
Spécifications techniques :
- Tension d’entrée CA : 380 Vca ±15 % / 220 Vca ±15 %
- Circuits d’entrée CA : Deux ou trois arrivées
- Fréquence du réseau : 50 Hz ±5 %
- Tension de sortie : 380 Vca / 220 Vca
- Plage de courant de sortie : 100 A – 2000 A
- Altitude de fonctionnement : ≤ 2000 m
- Température de fonctionnement : −10 °C à +45 °C
- Humidité relative : ≤ 90 % HR (sans condensation)
- Niveau de bruit acoustique : ≤ 55 dB
- MTBF : ≥ 100 000 heures
- Dimensions de l’armoire (H × L × P) : 2260 × 800 × 600 mm
L’alimentation de secours de type moteur (ASI) est un système d’alimentation de secours à fréquence variable spécifiquement conçu pour les charges de moteurs avec une source d’alimentation unique ou charges critiques de première classe. Il fournit une alimentation de secours CA triphasée à fréquence variable pour assurer un fonctionnement fiable des moteurs en cas de défaillance du réseau tout en réduisant considérablement les chocs électriques et mécaniques lors du démarrage du moteur.
Ce système est principalement utilisé pour les équipements motorisés de lutte contre l’incendie et de secours, tels que les pompes incendie, ventilateurs d’extraction de fumée, ventilateurs de ventilation, pompes à eau et autres dispositifs critiques entraînés par moteur. En intégrant la technologie de variateur de fréquence (VFD) dans l’architecture ASI, il garantit un démarrage en douceur du moteur, un fonctionnement stable et une fiabilité élevée dans des conditions d’urgence.
Le système adopte une conception en armoire au sol et prend en charge une large plage de puissance, ce qui le rend adapté aux bâtiments industriels, installations publiques, centrales électriques et grands projets d’infrastructure.

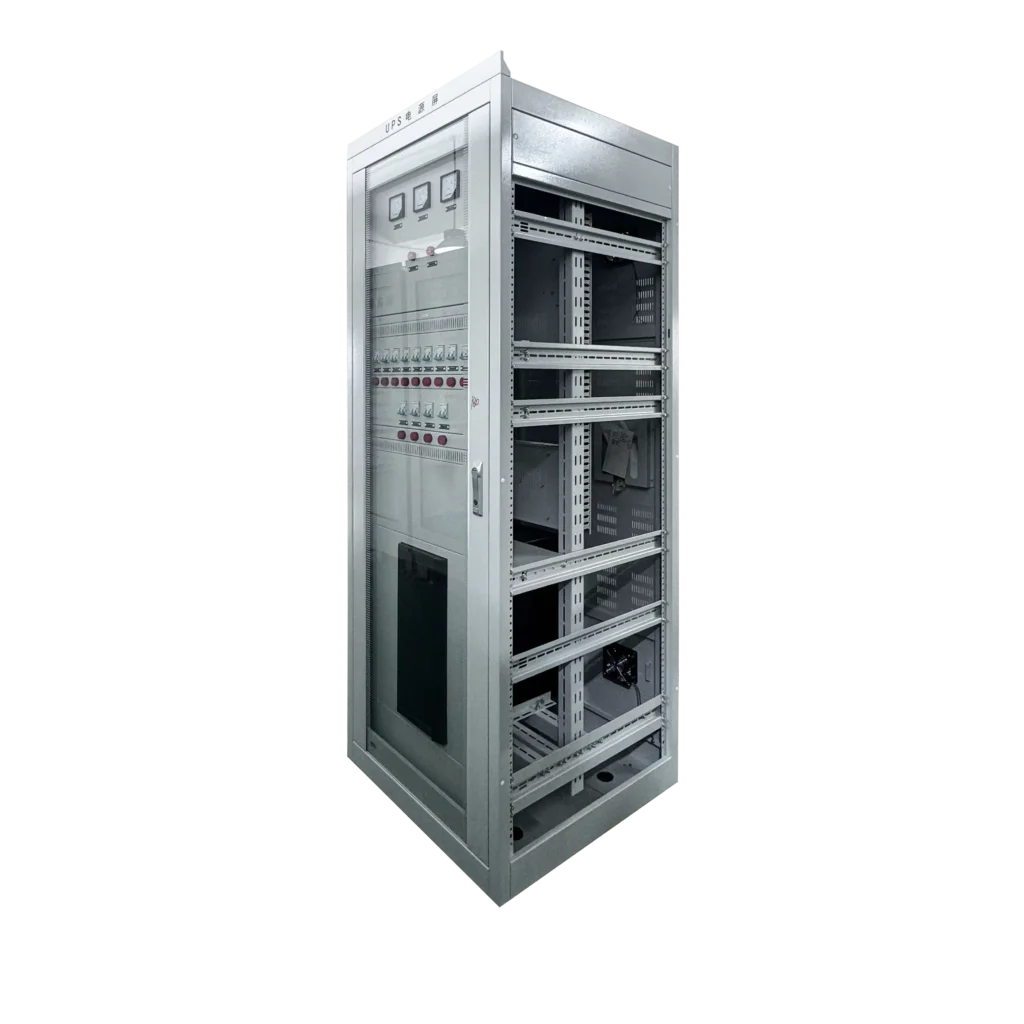

Onduleur pour systèmes électriques
Spécifications techniques :
- Tension d’entrée CA : 380 Vca ±20 % / 220 Vca ±20 %
- Fréquence du réseau : 50 Hz ±5 %
- Facteur de puissance : 0,8
- Tension de sortie CA : 380 Vca ±3 % / 220 Vca ±3 %
- Précision de régulation de tension : ≤ ±0,5 %
- Facteur de distorsion de sortie : ≤ 0,1 %
- Rendement du système : ≥ 90 %
- Résistance d’isolement :
- Entrée-terre, sortie-terre, entrée-sortie : ≥ 10 MΩ à 1000 Vcc
- Rigidité diélectrique :
- Entrée-terre, sortie-terre, entrée-sortie : 2 kVca, 1 minute, sans claquage ni amorçage
- Température de fonctionnement : −10 °C à +45 °C
- Humidité relative : ≤ 90 % HR (sans condensation)
- Niveau de bruit acoustique : ≤ 55 dB
- Structure de l’armoire : Au sol
- Dimensions de l’armoire (H × L × P) : 2260 × 800 × 600 mm
L’onduleur pour systèmes électriques est une alimentation sans interruption de qualité industrielle spécifiquement conçue pour les systèmes électriques, centrales électriques et postes. Il fournit une alimentation de secours CA en ligne, sans temps de transfert pour les charges critiques nécessitant une stabilité de tension élevée.
Le système est principalement utilisé pour alimenter sans interruption les systèmes de protection et de contrôle, équipements de communication, systèmes de courants porteurs, RTU, systèmes de surveillance et dispositifs d’éclairage de secours. Avec une isolation électrique élevée, une forte capacité anti-interférence et une fiabilité élevée, l’onduleur pour systèmes électriques répond aux exigences strictes de fonctionnement et de sécurité des infrastructures électriques modernes.
