Les appareillages peuvent être classés de nombreuses manières, mais l’un des points de départ les plus importants est le niveau de tension du système électrique.
Dans les projets électriques pratiques, les appareillages sont souvent regroupés en trois grandes catégories :
- Appareillage BT : appareillage basse tension
- Appareillage MT : appareillage moyenne tension
- Appareillage HT : appareillage haute tension
L’objectif de cet article n’est pas de présenter chaque type de produit ou chaque modèle d’appareillage. Il propose plutôt une cartographie pratique des applications : où les appareillages BT, MT et HT sont généralement utilisés dans des projets réels.
Une règle simple est la suivante :
L’appareillage BT est généralement proche de la charge. L’appareillage MT distribue l’énergie sur les sites ou les réseaux. L’appareillage HT est utilisé au niveau du transport et du réseau.
- Comparaison rapide : appareillage BT vs MT vs HT
- Cartographie des applications par type de projet
- Règle simple : le BT dessert les charges, le MT distribue les sites, le HT connecte le réseau
- Comment utiliser cette cartographie dans la sélection de projet
- Éviter un malentendu courant
- Quand devriez-vous consulter les pages de produits d'appareillage BT, MT ou général ?
- Conclusion
Comparaison rapide : appareillage BT vs MT vs HT
| Type | Position typique dans le système | Applications typiques | Explication simple |
|---|---|---|---|
| appareillage de commutation BT | Distribution côté charge | Bâtiments, usines, armoires MCC, tableaux généraux basse tension, armoires ATS, tableaux de distribution | Distribue généralement l’énergie aux charges finales |
| Appareillage MT | Distribution primaire / distribution de site | Postes de transformation industriels, complexes commerciaux, centres de données, centrales d’énergie renouvelable | Reçoit et distribue généralement l’énergie sur un site |
| Appareillage HT | Commutation au niveau du transport / réseau | Postes de transformation des services publics, centrales électriques, systèmes de transport, interconnexion de réseau | Contrôle généralement les flux de puissance importants à haute tension |
Remarque : Les termes de classe de tension peuvent varier selon la région et le système de normes. Dans de nombreux projets basés sur les normes CEI, la basse tension est généralement associée aux systèmes jusqu’à 1 000 V CA, tandis que les appareillages au-dessus de 1 000 V sont souvent traités dans la série CEI 62271. Dans la communication pratique de projet, MT fait généralement référence aux systèmes de niveau distribution, tandis que HT est plus couramment associée au transport, aux postes de transformation du réseau et aux grands systèmes d’interconnexion.
Cet article se concentre sur la différence d’application, et non sur la vente d’une série de produits spécifique. Pour la sélection de produits basée sur un projet, vous pouvez consulter ultérieurement les pages dédiées aux appareillages basse tension, aux appareillages moyenne tension ou à la page complète de la catégorie appareillages.

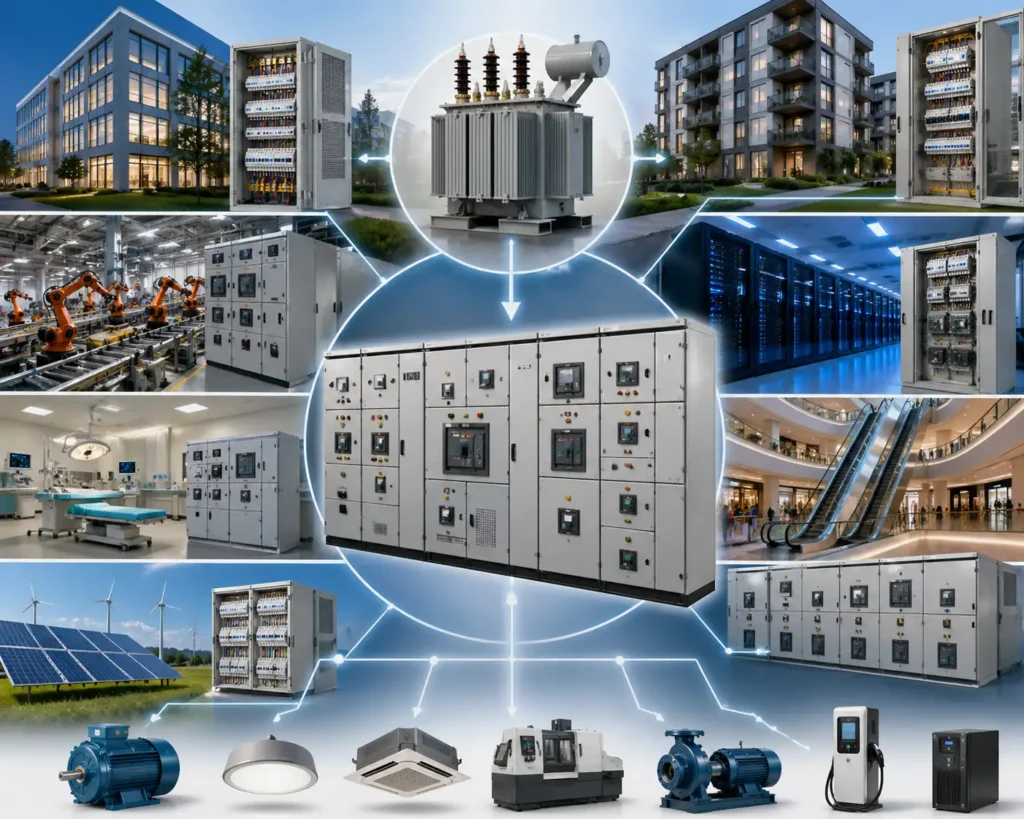

Applications des appareillages BT
L’appareillage BT est généralement utilisé du côté basse tension du système de distribution, généralement à proximité des charges électriques finales.
Dans de nombreux projets orientés CEI, la basse tension est généralement comprise comme des systèmes jusqu’à 1 000 V CA. Dans les projets réels, l’appareillage BT se trouve souvent après le côté secondaire du transformateur. Il distribue l’énergie aux moteurs, systèmes d’éclairage, équipements CVC, machines de production, pompes, chargeurs, systèmes UPS et autres charges électriques.
Applications courantes des appareillages BT
| Domaine d’application | Rôle typique de l’appareillage BT |
|---|---|
| Bâtiments commerciaux | Tableaux généraux de distribution, distribution par étage, distribution d’éclairage et CVC |
| Bâtiments résidentiels | Distribution principale basse tension et distribution de dérivation |
| Usines | Centres de contrôle moteur, distribution de ligne de production, alimentation des machines |
| Centres de données | Distribution de sortie UPS, armoires ATS, distribution de charge critique basse tension |
| Hôpitaux | Distribution d’alimentation essentielle, transfert d’alimentation de secours, charges de bâtiments médicaux |
| Centres commerciaux | Distribution locataire, éclairage, CVC, escaliers mécaniques et services généraux |
| Projets d’énergie renouvelable | Alimentation auxiliaire, distribution côté onduleur, charges locales basse tension |
Signification pratique
L’appareillage BT est généralement le type d’appareillage le plus visible et le plus répandu dans de nombreux bâtiments et usines.
Un projet peut n’avoir que quelques armoires MT, mais il peut avoir de nombreuses armoires BT réparties sur différents étages, ateliers, zones de machines ou zones fonctionnelles.
Ainsi, bien que l’appareillage BT soit « basse tension », il n’est pas de faible importance. Il affecte directement le fonctionnement quotidien, la distribution de charge, la commodité de maintenance et la sécurité du côté utilisateur.

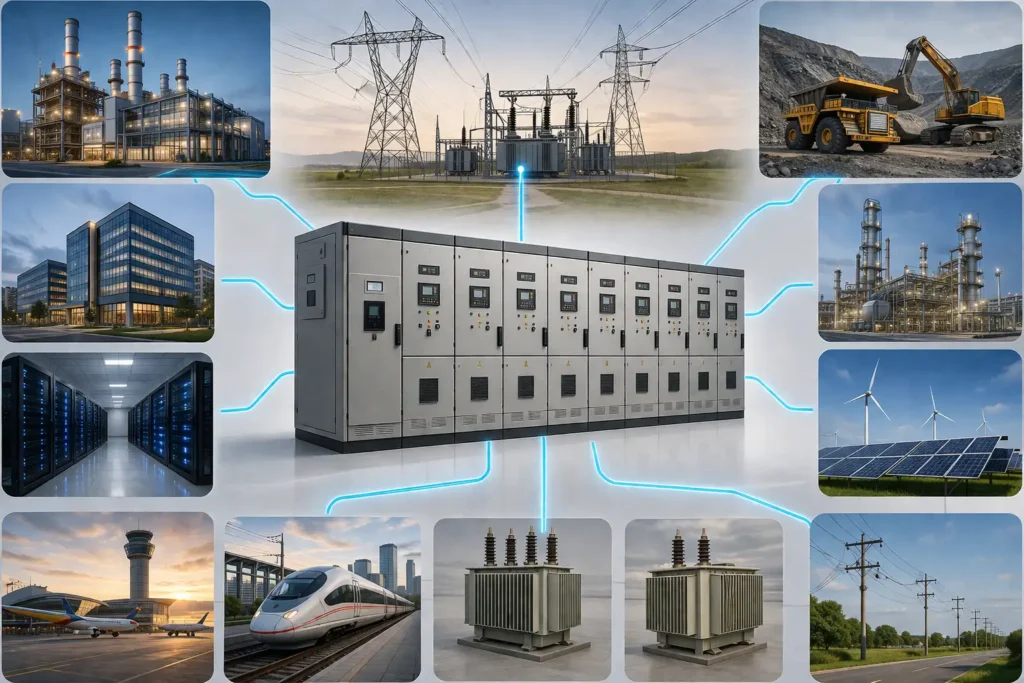

Applications des appareillages MT
L’appareillage MT est généralement utilisé entre le côté transport haute tension et le côté charge basse tension.
Dans de nombreux projets, l’appareillage MT apparaît au point où l’énergie est reçue du service public, divisée en départs, envoyée aux transformateurs ou distribuée sur un grand site.
Les niveaux de tension MT typiques peuvent inclure 6,6 kV, 10 kV, 11 kV, 13,8 kV, 20 kV, 24 kV, 33 kV ou 35 kV, selon le pays, le système de service public et la norme du projet.
Applications courantes des appareillages MT
| Domaine d’application | Rôle typique de l’appareillage MT |
|---|---|
| Installations industrielles | Réception principale de l’énergie, départs de transformateur, départs de moteurs de grande puissance |
| Complexes commerciaux | Alimentation entrante du service public, distribution de transformateur |
| Centres de données | Appareillage d’arrivée du service public, départs de transformateur, architecture d’alimentation redondante |
| Projets miniers | Distribution vers les postes de transformation, équipements lourds et centres de charge distants |
| Installations pétrolières et gazières | Distribution d’énergie de processus, départs de moteurs, distribution de poste de transformation |
| Parcs éoliens | Réseau collecteur et distribution de poste de transformation |
| Centrales solaires | Collecte de station d’onduleurs et connexion au réseau moyenne tension |
| Aéroports et systèmes ferroviaires | Distribution d’énergie d’infrastructure |
| Réseaux de distribution des services publics | Contrôle de départ, réseaux en boucle, sectionnement |
Signification pratique
L’appareillage MT est souvent la couche de distribution au niveau du site.
Il n’est généralement pas utilisé directement pour les petites charges de dérivation. Au lieu de cela, il gère des blocs de puissance plus importants. Par exemple, dans une usine industrielle, l’appareillage MT peut alimenter plusieurs transformateurs, et ces transformateurs alimentent ensuite l’appareillage BT pour la distribution finale.
C’est pourquoi l’appareillage MT est courant dans les projets où la demande d’énergie est importante, la distance de distribution est plus longue ou la fiabilité du système est plus critique.

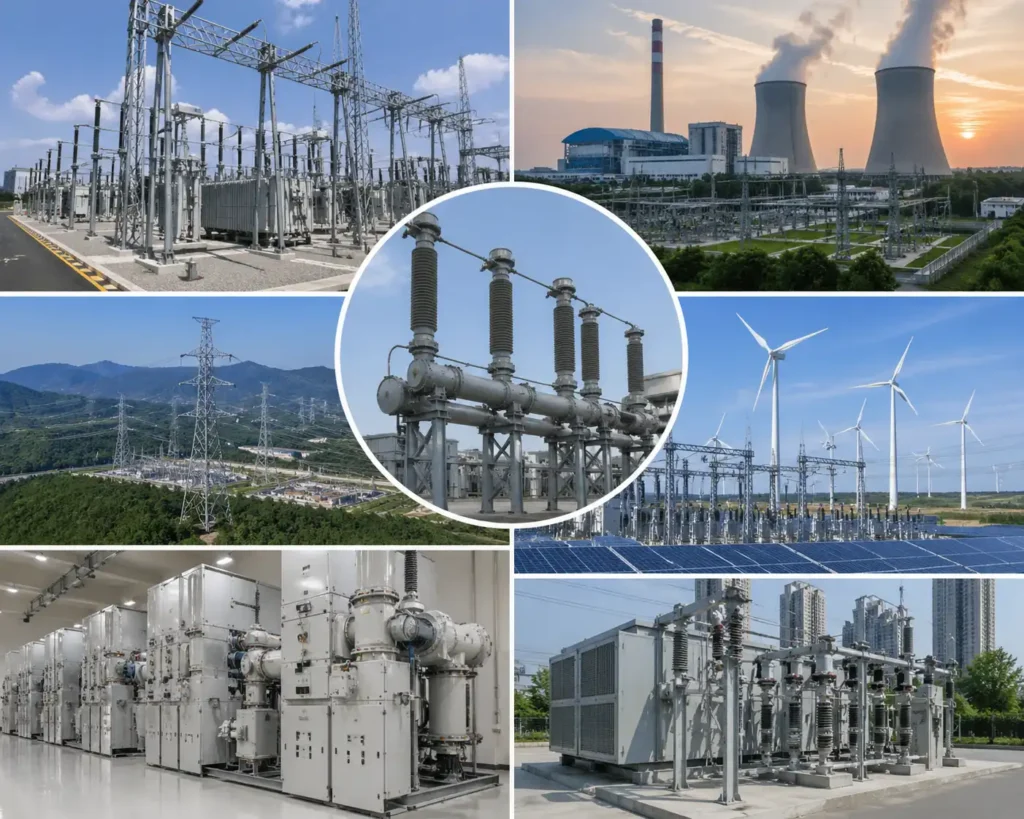

Applications des appareillages HT
L’appareillage HT est principalement utilisé dans les réseaux de transport, les centrales électriques, les postes de transformation du réseau et les grands points d’interconnexion.
Comparé aux appareillages BT et MT, l’appareillage HT est moins susceptible d’être vu à l’intérieur de bâtiments ordinaires ou de petites installations industrielles. Il est plus courant du côté des services publics ou dans les systèmes électriques de très grande envergure.
Applications courantes des appareillages HT
| Domaine d’application | Rôle typique de l’appareillage HT |
|---|---|
| Postes de transformation de transport des services publics | Commutation, protection et isolation des lignes de transport |
| Centrales électriques | Commutation de poste élévateur de générateur et connexion au réseau |
| Stations d’interconnexion de réseau | Connexion de grandes sources d’énergie ou de réseaux régionaux |
| Grandes bases d’énergie renouvelable | Exportation haute tension et intégration au réseau |
| Postes de transformation industriels lourds | Systèmes d’alimentation entrante de haute capacité |
| Postes de transformation urbains | Commutation haute tension compacte, souvent avec GIS lorsque l’espace est limité |
Signification pratique
L’appareillage HT fait généralement partie du système électrique au niveau du réseau.
Son rôle n’est pas la distribution ordinaire de bâtiment. Il est utilisé là où de grandes quantités d’énergie doivent être commutées, isolées, protégées et contrôlées à haute tension.
Pour de nombreux acheteurs commerciaux et industriels, l’appareillage HT peut être en dehors du périmètre normal du projet, sauf si le projet comprend un poste de transformation haute tension dédié ou une interconnexion de réseau.
Vous recherchez des appareillages et tableaux testés en usine pour votre projet ?

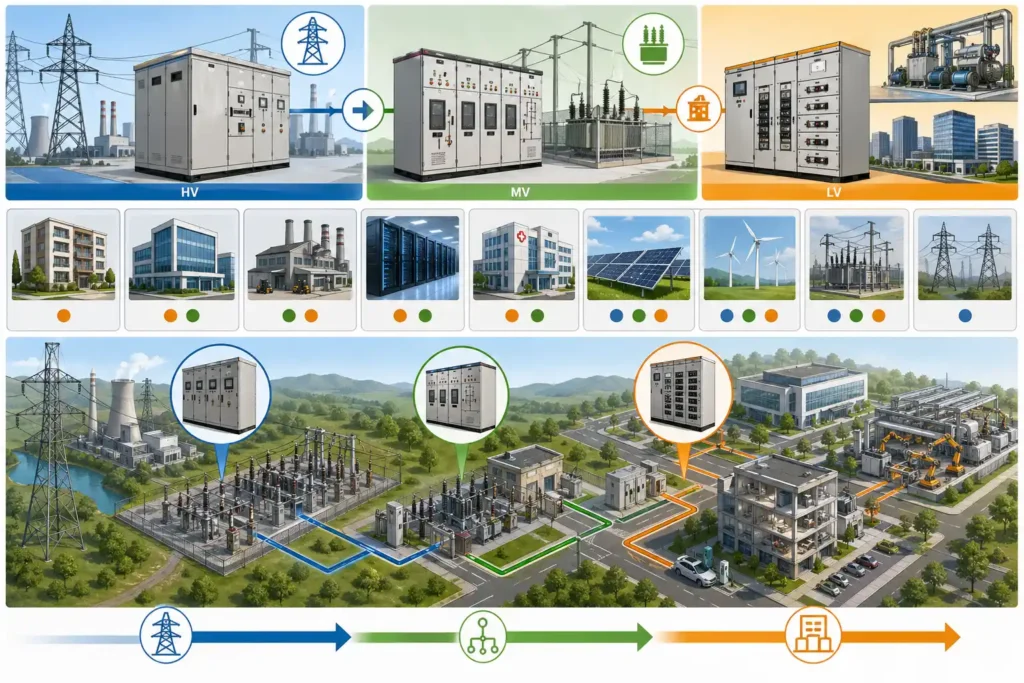

Cartographie des applications par type de projet
La façon la plus simple de comprendre les appareillages BT, MT et HT est de les cartographier par types de projets.
| Type de projet | appareillage de commutation BT | Appareillage MT | Appareillage HT |
|---|---|---|---|
| Bâtiments résidentiels | Distribution principale, armoires d’étage, circuits d’éclairage et de prises | Utilisé dans les grands ensembles avec salles de transformateurs dédiées | Rare à l’intérieur du projet de bâtiment |
| Bâtiments commerciaux | Tableau général basse tension, ATS, distribution CVC, distribution d’énergie locataire | Arrivée du service public, départs de transformateur | Rare sauf développements très importants |
| Usines | MCC, lignes de production, systèmes auxiliaires, alimentation des machines | Réception principale, départs de transformateur, moteurs de grande puissance | Utilisé dans les très grandes bases industrielles |
| Centres de données | Sortie UPS, ATS, départs PDU, distribution critique BT | Arrivée du service public, départs de transformateur, architecture d’alimentation redondante | Utilisé dans les arrangements d’alimentation hyperscale ou au niveau des services publics |
| Projets solaires ou éoliens | Alimentation auxiliaire, distribution côté onduleur, charges locales | Système collecteur, départs de transformateur, distribution au niveau de la centrale | Poste de transformation d’exportation et connexion au réseau |
| Postes de transformation des services publics | Service de station, alimentation de contrôle, alimentation auxiliaire | Départs de distribution, côté secondaire du transformateur | Commutation de ligne de transport et protection du réseau |
Ce tableau constitue le cœur de l’article.
Il nous aide à comprendre rapidement la position dans le système :
- Dans un bâtiment, l’appareillage BT est généralement dominant.
- Dans une usine, les appareillages BT et MT sont tous deux courants.
- Dans un centre de données, les appareillages BT et MT sont tous deux importants car la continuité de l’alimentation est essentielle.
- Dans un projet d’énergie renouvelable, le BT peut apparaître près des onduleurs ou des systèmes auxiliaires, le MT collecte et distribue souvent l’énergie, et le HT peut apparaître au poste de transformation d’exportation.
- Dans un poste de transformation de service public, les appareillages HT et MT sont généralement les principaux équipements du système électrique, tandis que l’appareillage BT prend en charge les systèmes auxiliaires.
Règle simple : le BT dessert les charges, le MT distribue les sites, le HT connecte le réseau
Une façon utile de se souvenir de la différence est la suivante :
| Niveau de tension | Rôle dans le système | Signification pratique |
|---|---|---|
| BT | Distribution côté charge | Utilisé près des équipements, moteurs, éclairage, CVC et charges finales |
| MT | Distribution de site ou de réseau | Utilisé pour recevoir, diviser et distribuer des blocs de puissance plus importants |
| HT | Transport et connexion au réseau | Utilisé pour contrôler le flux d’énergie au niveau du service public ou du réseau |
Cela ne signifie pas que chaque projet suit la même structure. Certains projets utilisent uniquement l’appareillage BT. Certains utilisent BT et MT. Les grands projets d’infrastructure ou de services publics peuvent utiliser BT, MT et HT ensemble.
Mais la logique générale est claire :
Plus le système est proche des charges finales, plus il est probable qu’il soit BT.
Plus il distribue l’énergie sur un site, plus il est probable qu’il soit MT.
Plus il se connecte au transport ou à l’infrastructure de réseau, plus il est probable qu’il soit HT.

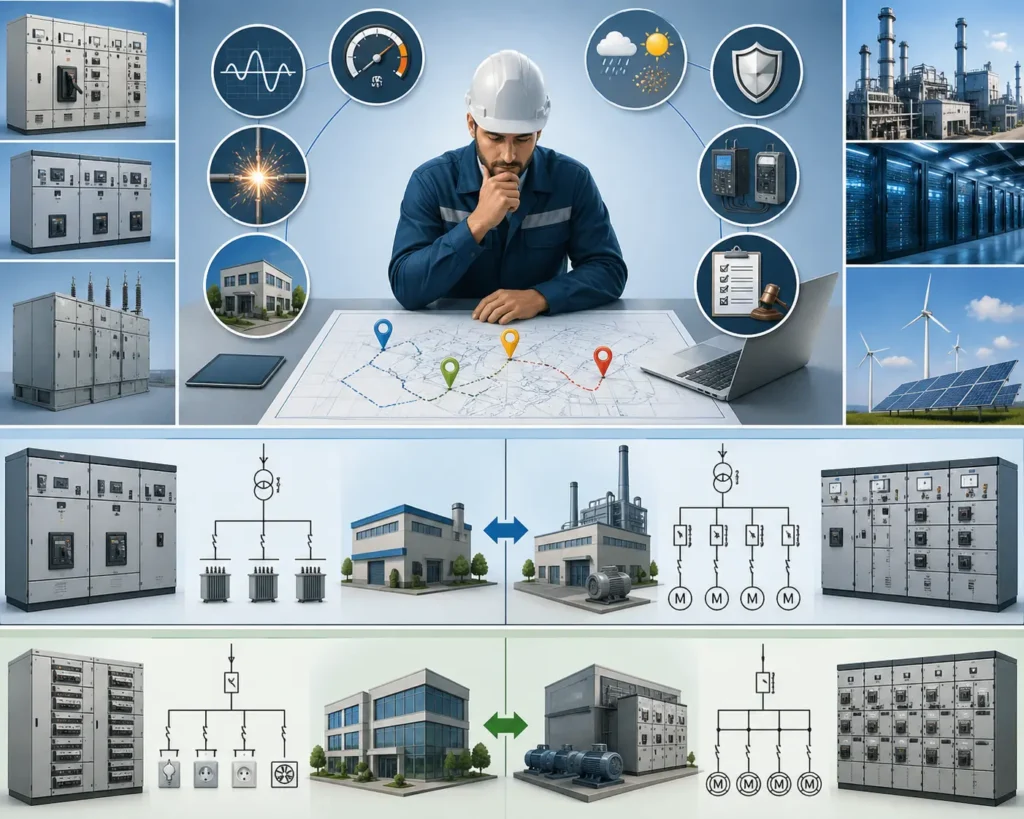

Comment utiliser cette cartographie dans la sélection de projet
Lorsque les ingénieurs ou les acheteurs sélectionnent un appareillage, le niveau de tension n’est que la première étape. La solution d’appareillage correcte dépend également des conditions techniques et du projet.
| Facteur de sélection | Pourquoi c’est important |
|---|---|
| Tension du système | Détermine si un appareillage BT, MT ou HT est requis |
| Courant assigné | Affecte la taille des jeux de barres, la sélection du disjoncteur, l’échauffement et la conception de l’enveloppe |
| Niveau de court-circuit | Détermine la capacité de coupure et les exigences de tenue |
| Type d’application | Bâtiment, usine, centre de données, centrale renouvelable, réseau de service public, etc. |
| Environnement d’installation | Conditions intérieures, extérieures, poussiéreuses, humides, corrosives, haute altitude ou espace limité |
| Exigence de protection | Affecte la configuration du disjoncteur, du relais, du TC, du TT, de la mesure et du contrôle |
| Stratégie de maintenance | Influence la compartimentation, la conception extractible, l’isolation et l’accessibilité |
| Normes applicables | Détermine les exigences de conception, d’essai et de vérification |
Par exemple, deux usines peuvent toutes deux nécessiter un appareillage MT, mais la configuration finale peut être très différente. L’une peut nécessiter de simples départs de transformateur, tandis qu’une autre peut nécessiter des départs de moteurs de grande puissance, des relais de protection complexes, une tenue au court-circuit plus élevée ou une protection environnementale spéciale.
De même, deux systèmes BT peuvent tous deux fonctionner à basse tension, mais l’un peut être un simple tableau de distribution tandis qu’un autre peut être un grand centre de contrôle moteur ou un tableau général avec un courant assigné élevé.
Éviter un malentendu courant
Il est facile de penser que les appareillages BT, MT et HT ne sont que des tailles différentes du même produit.
Ce n’est pas exact.
L’orientation technique change à mesure que le niveau de tension augmente.
| Type | Orientation technique principale |
|---|---|
| appareillage de commutation BT | Capacité de courant, distribution de charge, protection contre les courts-circuits, disposition fonctionnelle |
| Appareillage MT | Isolation, sécurité d’arc, coordination de protection, commutation et isolation sûres |
| Appareillage HT | Coordination d’isolation, transitoires de commutation, fiabilité du réseau, isolation au niveau du transport |
En termes simples :
- L’appareillage BT se concentre fortement sur la distribution et le contrôle de charge.
- L’appareillage MT se concentre fortement sur la distribution d’énergie au niveau du site et la protection.
- L’appareillage HT se concentre fortement sur la commutation au niveau du réseau, l’isolation et la fiabilité.
C’est pourquoi la sélection d’appareillage ne doit pas être basée uniquement sur le nom de tension. Elle doit être basée sur la conception complète du système électrique.
Quand devriez-vous consulter les pages de produits d’appareillage BT, MT ou général ?
Cet article aide à identifier la position d’application générale des appareillages BT, MT et HT.
Ensuite, l’étape suivante est la sélection du produit.
Utilisez l’orientation suivante :
| Besoin de l’utilisateur | Étape suivante recommandée |
|---|---|
| Vous avez besoin de tableaux généraux de distribution, de MCC, d’armoires ATS, d’armoires BT ou de tableaux basse tension | Consultez la page produit appareillage basse tension |
| Vous avez besoin d’armoires d’arrivée MT, de départs de transformateur, de RMU, d’armoires MT ou d’équipements de poste de transformation industriel | Consultez la page produit appareillage moyenne tension |
| Vous comparez différentes catégories d’appareillage avant de sélectionner une orientation de produit | Consultez la page catégorie appareillage |
Vous recherchez des appareillages et tableaux testés en usine pour votre projet ?
Conclusion
Les appareillages BT, MT et HT sont utilisés à différentes positions dans le système électrique.
L’appareillage BT est généralement le plus proche des charges finales. Il est courant dans les bâtiments, les usines, les MCC, les armoires ATS, les tableaux de distribution et les salles d’alimentation basse tension.
L’appareillage MT est généralement utilisé pour la distribution au niveau du site ou du réseau. Il est courant dans les postes de transformation industriels, les complexes commerciaux, les centres de données, les centrales d’énergie renouvelable et les systèmes de distribution des services publics.
L’appareillage HT est généralement utilisé au niveau du transport et du réseau. Il est courant dans les postes de transformation des services publics, les centrales électriques, les stations d’interconnexion de réseau et les grands projets d’infrastructure énergétique.
Un résumé pratique est le suivant :
Le BT dessert les charges. Le MT distribue l’énergie sur les sites ou les réseaux. Le HT connecte et contrôle l’énergie au niveau du réseau.
Comprendre cette cartographie des applications aide les équipes de projet à choisir la bonne catégorie d’appareillage avant de passer à la sélection détaillée du produit, à la configuration technique et au devis.
FAQ
Quelle est la différence entre les appareillages BT, MT et HT ?
L’appareillage BT est généralement utilisé pour la distribution côté charge basse tension. L’appareillage MT est utilisé pour la distribution de site ou de réseau moyenne tension. L’appareillage HT est utilisé pour le transport haute tension, les postes de transformation du réseau et les grands points d’interconnexion électrique.
Où l’appareillage BT est-il généralement utilisé ?
L’appareillage BT est couramment utilisé dans les bâtiments, les usines, les installations commerciales, les armoires MCC, les armoires ATS, les tableaux généraux de distribution et les systèmes de distribution finale basse tension.
Où l’appareillage MT est-il généralement utilisé ?
L’appareillage MT est couramment utilisé dans les postes de transformation industriels, les réseaux de distribution des services publics, les centres de données, les centrales d’énergie renouvelable, les grands bâtiments commerciaux et les projets d’infrastructure.
Où l’appareillage HT est-il généralement utilisé ?
L’appareillage HT est principalement utilisé dans les postes de transformation de transport, les centrales électriques, les stations d’interconnexion de réseau, les grandes bases d’énergie renouvelable et les systèmes électriques des services publics.
Un projet peut-il utiliser ensemble des appareillages BT, MT et HT ?
Oui. Les grands projets peuvent utiliser les trois. Par exemple, un poste de transformation de service public peut utiliser un appareillage HT pour les lignes de transport, un appareillage MT pour les départs de distribution et un appareillage BT pour l’alimentation auxiliaire et les systèmes de contrôle.
