Produit : MNS
Ensemble d’appareillage basse tension
| Norme applicable | CEI 61439-1 / CEI 61439-2 (équivalent à GB/T 7251.2-2023) |
| Tension opérationnelle nominale (Ue) | AC 380/400 V |
| Courant nominal (In) | 1600/2500/4000/6300 A |
| Tenue aux courts-circuits | Icw : 30/50/80/100 kA, 1 s Ipk : 63/105/176/220 kA |
| Degré de protection | IP30/40/42 (IP54 en option) |
Plus de spécifications…
| Fréquence nominale | 50/60 Hz |
| Courant de court-circuit assigné de coupure (Icu/Ics) | 80/50 ; 80/80 ; 100/80 ; 120/120 kA |
| Tension d’isolement nominale (Ui) | 690 V/1000 V (tableau départ, tableau arrivée), 690 V/660 V (tableau de commande) |
| Tension de tenue aux chocs nominaux (Uimp) | 8 kV (circuit principal)/4 kV (circuit auxiliaire) |
| Catégorie de surtension | Catégorie III/IV |
| Forme de séparation interne | Forme 3a |
| Protection contre les chocs électriques | Classe I |
| Degré de pollution | Degré de pollution 3 |
| Groupe de matériaux | IIIa |
| Dégagement électrique minimal | 10 mm |
| Distance de ligne de fuite minimale | 12,5/16,0 mm |

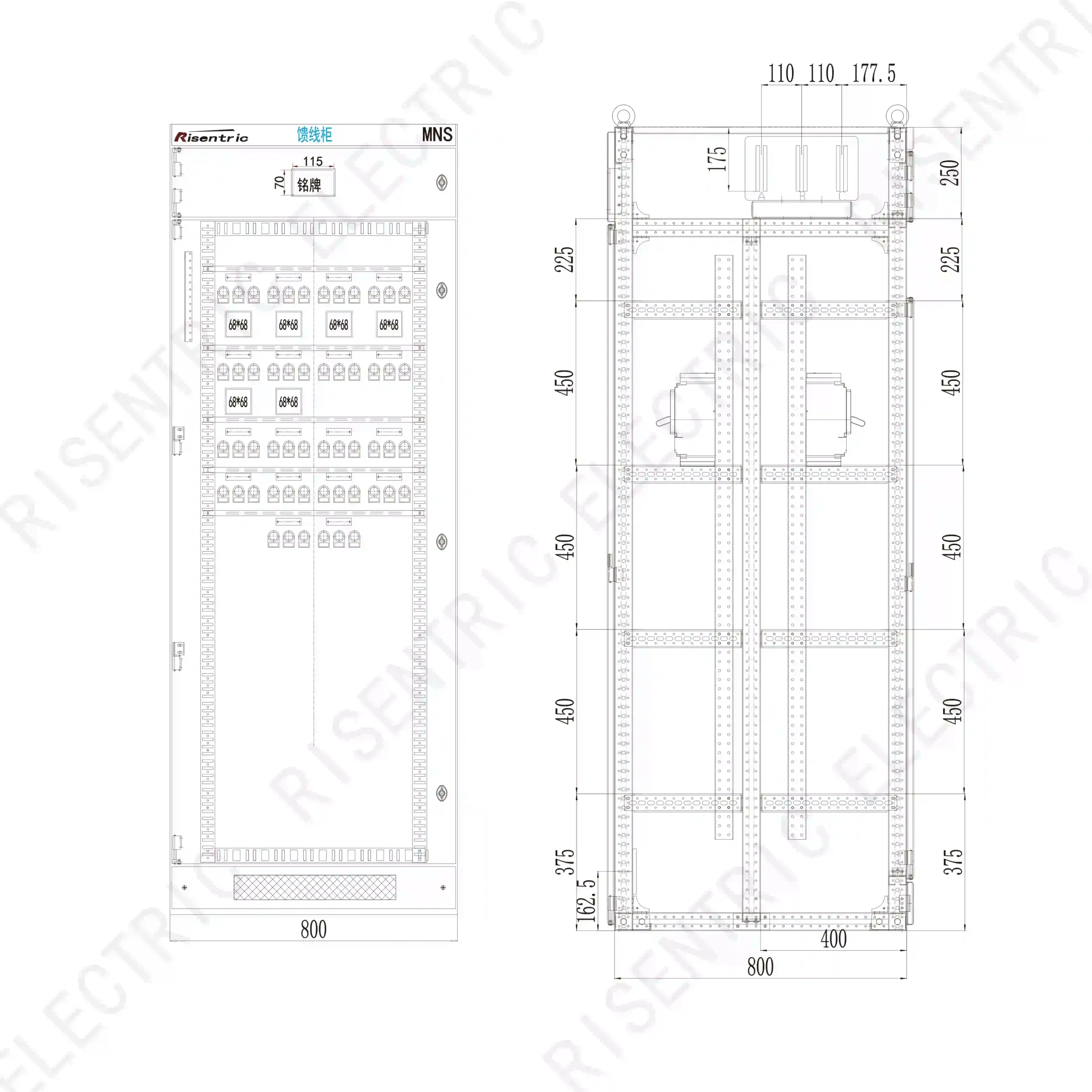

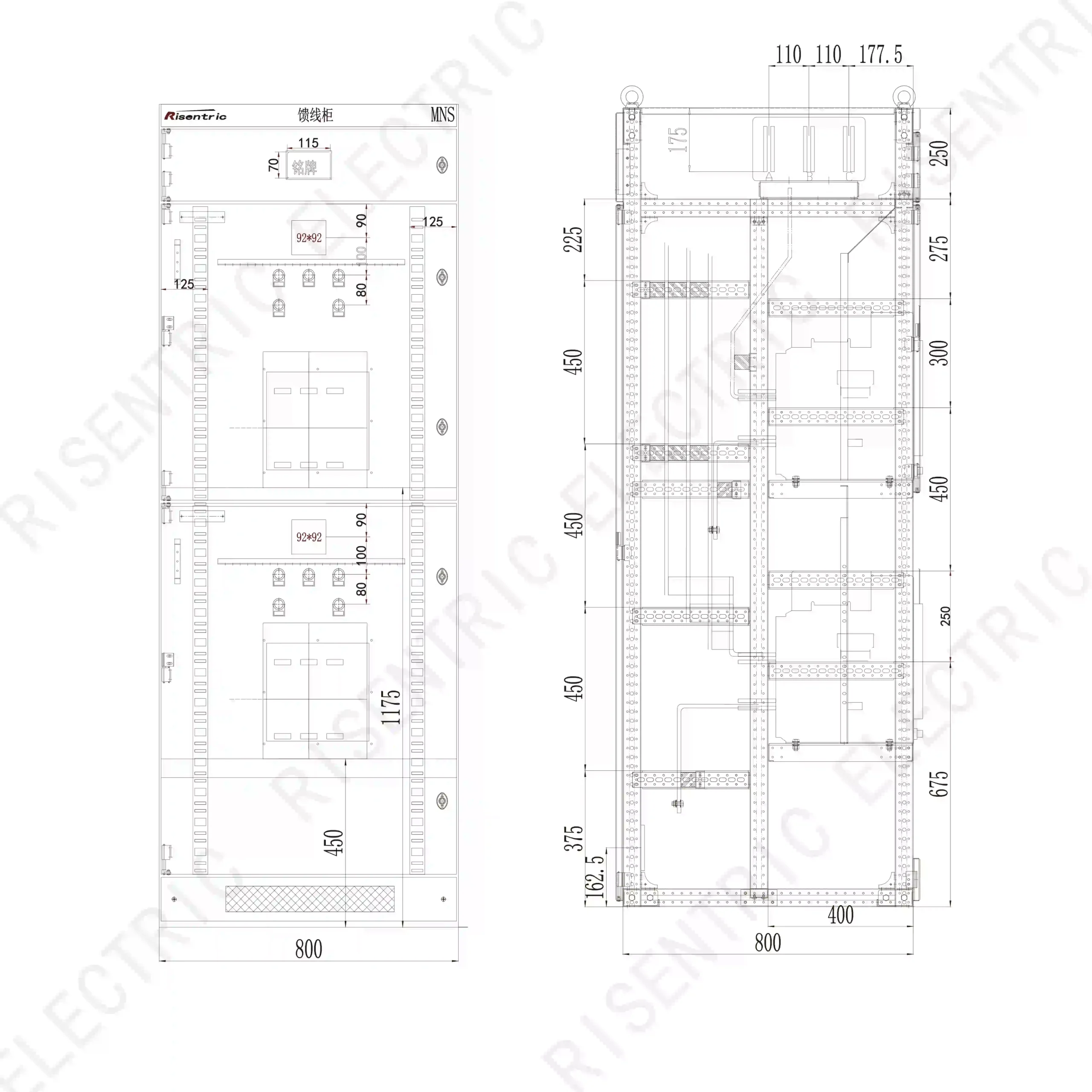

Présentation du produit :
Le MNS est un système d’appareillage basse tension modulaire et débrochable conçu pour une distribution d’énergie fiable et la commande de moteurs dans les applications industrielles, commerciales et d’infrastructure. Il est largement utilisé dans les centrales électriques, les postes de transformation, les installations industrielles, les centres de données et les grands bâtiments commerciaux où une fiabilité opérationnelle élevée, une configuration flexible et une maintenance sécurisée sont requises.

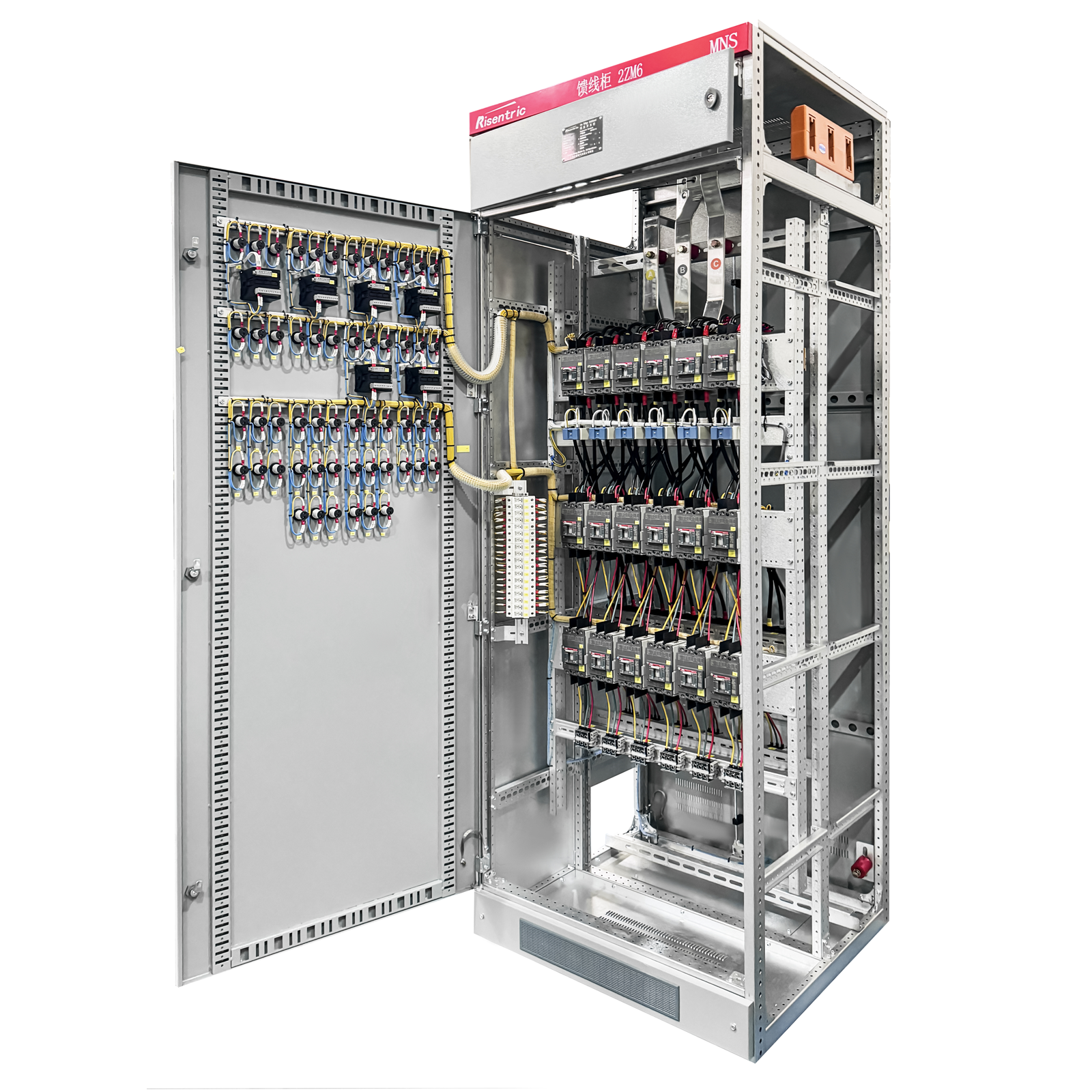

Le système MNS adopte une conception modulaire standardisée avec des unités fonctionnelles pouvant être configurées en version fixe, enfichable ou débrochable. Cette structure permet un agencement flexible du système, une installation simplifiée et une extension pratique pour répondre aux différentes exigences de projet. La conception débrochable permet le remplacement et la maintenance rapides des unités fonctionnelles tout en minimisant les temps d’arrêt et en améliorant la sécurité opérationnelle.
L’appareillage MNS est assemblé et intégré par Risentric, combinant des composants primaires qualifiés, des dispositifs de protection et de commande, des systèmes de jeux de barres et des circuits auxiliaires dans un ensemble de distribution basse tension complet. Le système prend en charge une large gamme d’applications, notamment la distribution d’énergie, la commande de moteurs, la correction du facteur de puissance et les systèmes d’alimentation auxiliaires.
Conformité aux normes
Le système MNS est conçu et assemblé conformément aux normes IEC 61439-1 et IEC 61439-2, garantissant la conformité aux exigences internationales pour les ensembles d’appareillage à basse tension. Grâce à des principes de conception standardisés, une tenue au court-circuit vérifiée et une gestion thermique éprouvée, le système offre des performances électriques stables et une fiabilité mécanique à long terme.

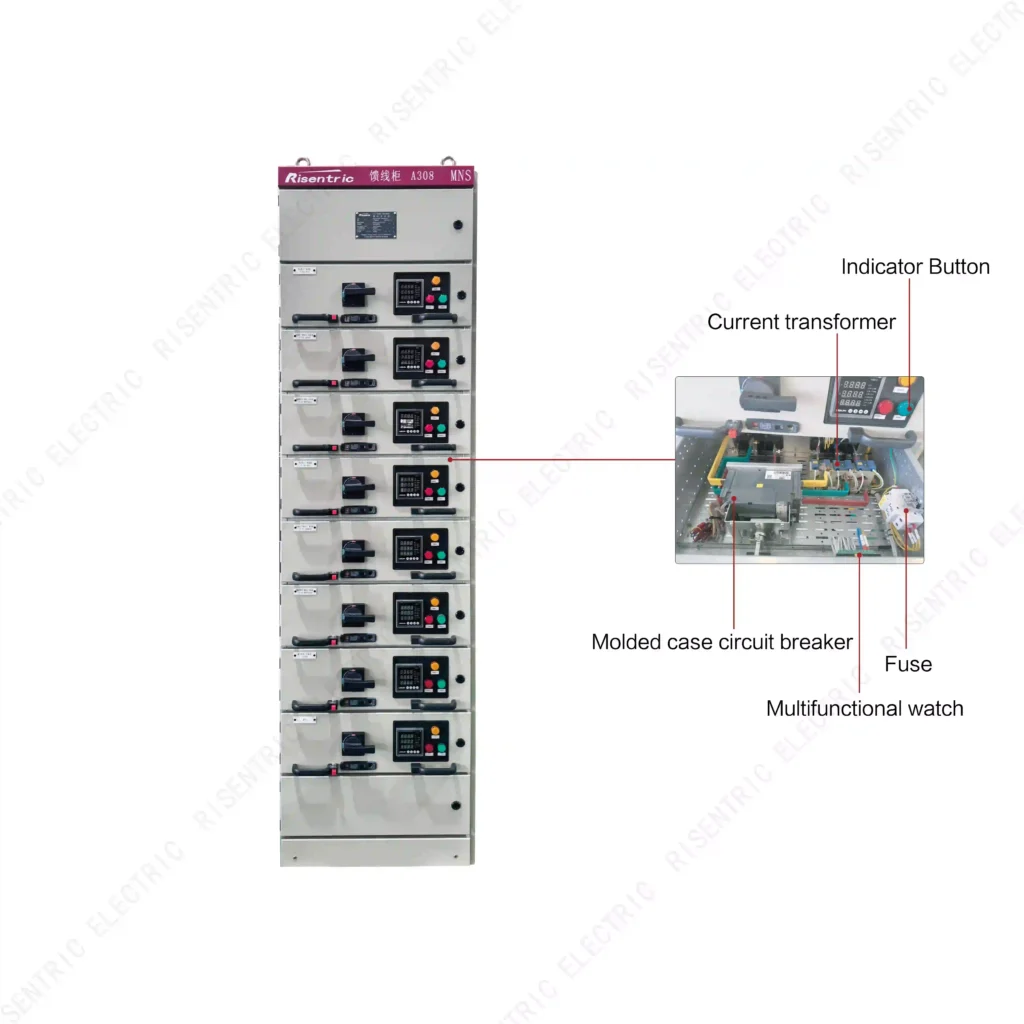

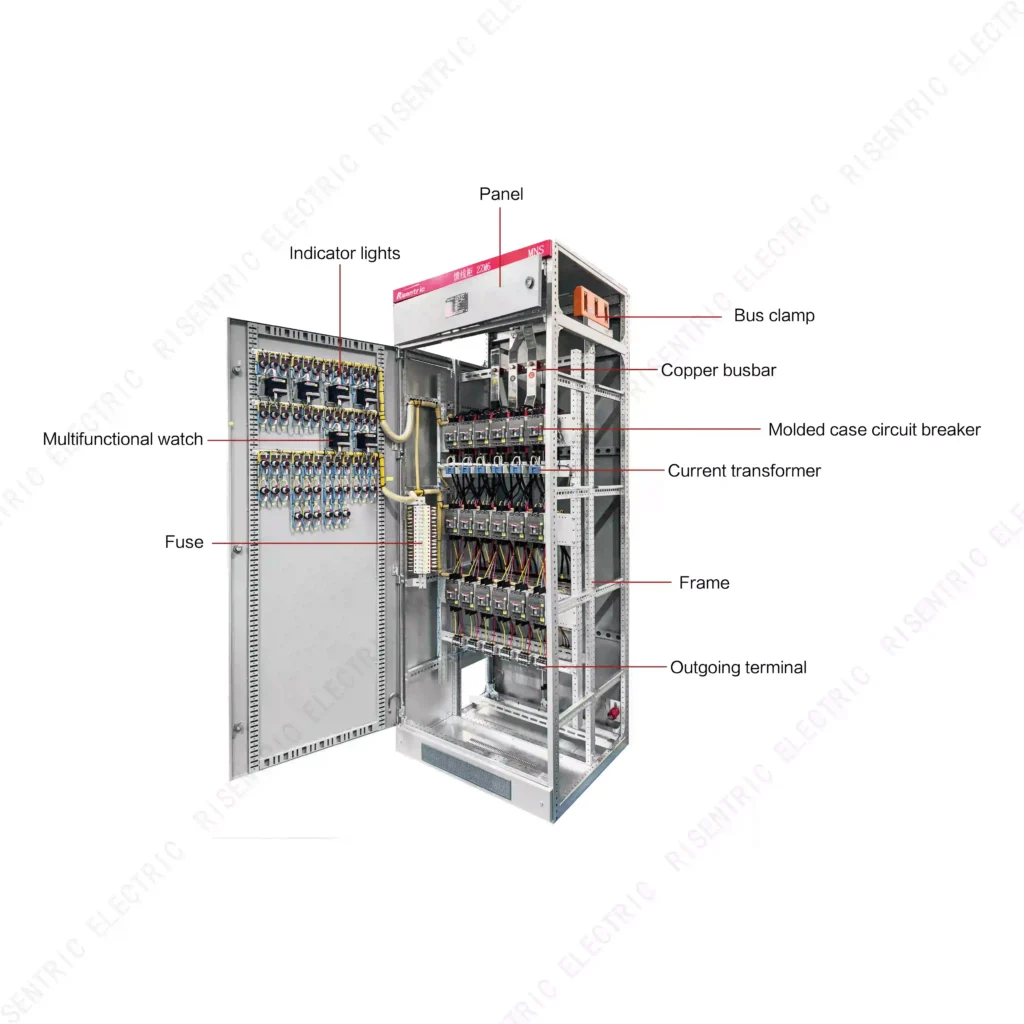

Caractéristiques du produit :
- Conception de système modulaire et standardisée
Le système MNS adopte une architecture modulaire avec des unités fonctionnelles standardisées, permettant une configuration flexible, une installation simplifiée et une extension future pratique. - Unités fonctionnelles débrochables
Prend en charge les tiroirs fixes, enfichables et débrochables, permettant un remplacement sûr et rapide des unités fonctionnelles tout en minimisant les temps d’arrêt et en améliorant la sécurité opérationnelle. - Fiabilité opérationnelle élevée
Conçu pour des performances stables en fonctionnement continu, avec un comportement thermique vérifié et une capacité de tenue au court-circuit au niveau de l’ensemble. - Couverture d’application flexible
Adapté à la distribution d’énergie, à la commande de moteurs, à la correction du facteur de puissance et aux systèmes d’alimentation auxiliaires au sein d’une seule installation intégrée. - Séparation fonctionnelle claire
Prend en charge différentes formes de séparation interne conformément aux exigences IEC, améliorant la sécurité du personnel et limitant l’impact des défauts. - Conformité certifiée aux normes applicables
Testé et certifié conformément aux exigences nationales de certification CQC et conforme à la norme GB/T 7251.2-2023, assurant des performances électriques stables, une fiabilité mécanique et une sécurité opérationnelle à long terme.
Conditions de fonctionnement
- Température ambiante
- Maximum : +40 °C
- Minimum : −5 °C
- Moyenne sur 24 heures : ≤ +35 °C
- Humidité relative
- Moyenne quotidienne : ≤ 95 %
- Moyenne mensuelle : ≤ 90 %
(La condensation doit être évitée.)
- Altitude
- ≤ 2000 m au-dessus du niveau de la mer
- (Un déclassement ou une conception spéciale est requis pour les installations au-dessus de cette altitude.)
- Environnement d’installation
- Installé sur une fondation plate et solide avec une ventilation adéquate pour assurer une dissipation thermique normale. L’appareillage ne doit pas être exposé aux vibrations, aux chocs ou aux sources de chaleur directes.
- L’environnement doit être exempt de poussière excessive, de gaz corrosifs, de pollution conductrice, de vapeurs inflammables et de fortes interférences électromagnétiques. Convient aux environnements intérieurs industriels et commerciaux normaux.
- Installation intérieure.
