Un ATS, o interruptor de transferencia automática, se explica a menudo como un dispositivo que transfiere la carga entre una fuente normal y una fuente de reserva. Esta definición es correcta, pero incompleta.
Para comprender por qué un ATS puede transferir cargas eléctricas de forma segura, debemos mirar dentro del dispositivo.
Este artículo se centra únicamente en la estructura interna y la lógica mecánica del ATS. Para la selección de productos, clasificaciones, diseño de envolventes y detalles de cotización, esos temas deben tratarse por separado en una guía de especificaciones de ATS o en la página de productos de paneles ATS.
- Comparación estructural: tipos de mecanismos de ATS comunes

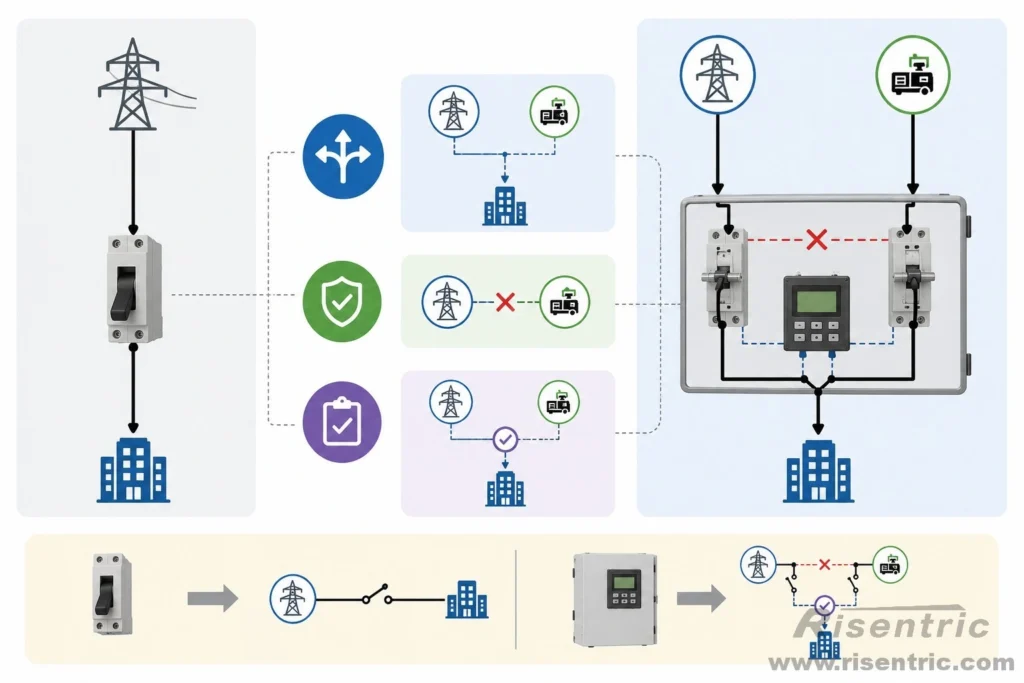

- Por qué la estructura del ATS es diferente de la de un interruptor normal

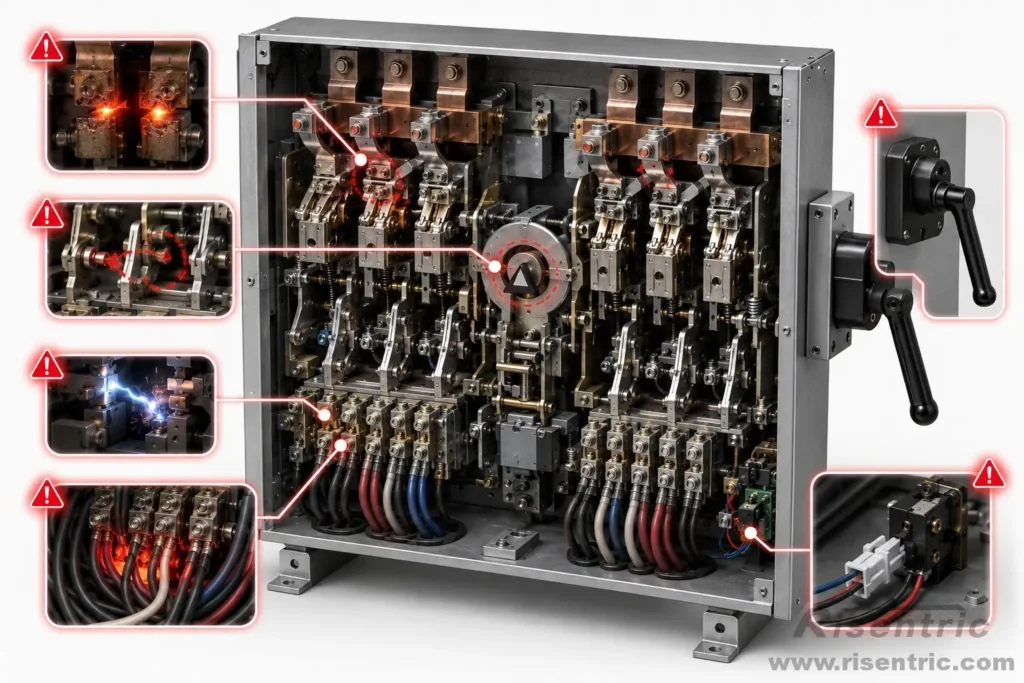

- Problemas estructurales comunes en diseños de ATS deficientes
- Resumen académico: el ATS como sistema electromecánico estructurado
- Conclusión: para entender el ATS, observe la estructura

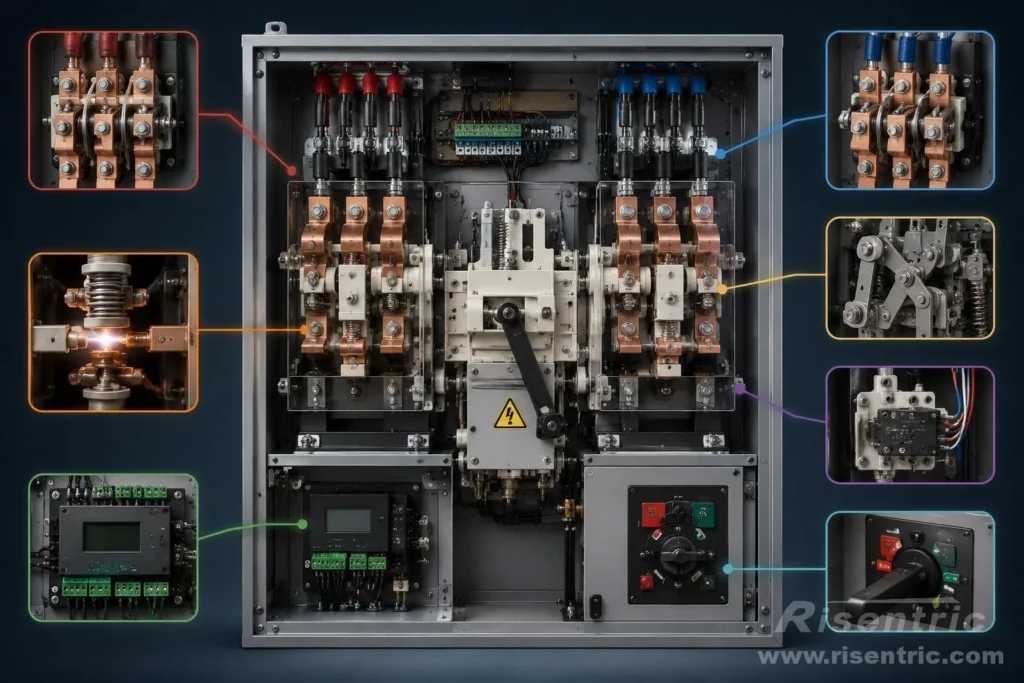

Dentro de un ATS: la estructura interna de un interruptor de transferencia automática
Un interruptor de transferencia automática, o ATS, no es solo un controlador que elige entre dos fuentes de alimentación. Dentro del dispositivo, hay una estructura electromecánica completa diseñada para conducir corriente, mover contactos, evitar conexiones de fuentes inseguras y confirmar la posición final del interruptor.

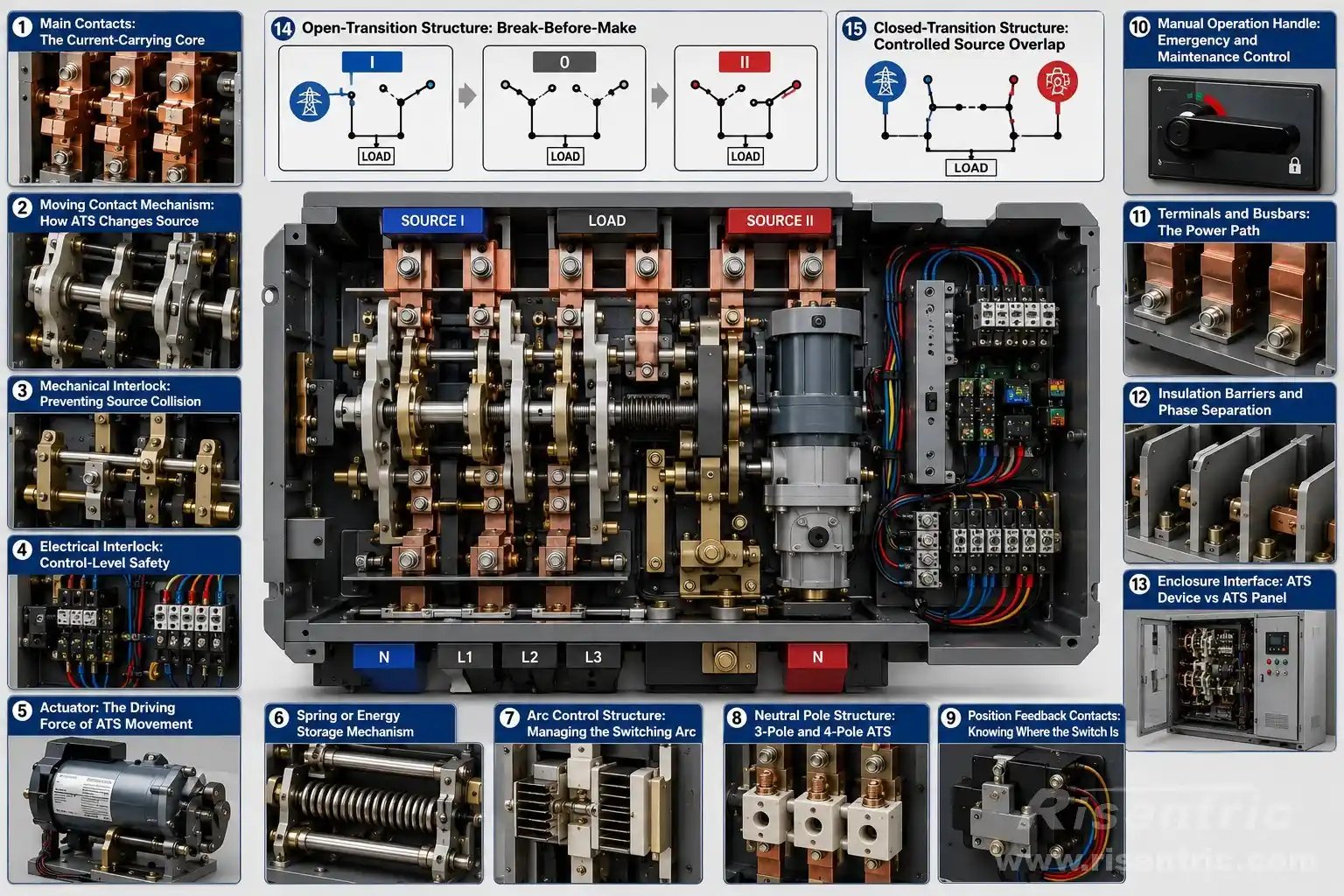

Para entender claramente la estructura del ATS, es útil dividirla en tres capas:
- Núcleo de conmutación de potencia
- Mecanismo de operación
- Estructura de seguridad y enclavamiento
Esta clasificación hace que la estructura sea más fácil de entender que enumerar cada componente por separado.
| Capa | Partes principales | Función |
|---|---|---|
| Núcleo de conmutación de potencia | Contactos principales, contactos móviles, barras colectoras, polo neutro, control de arco | Conduce y transfiere la potencia |
| Mecanismo de operación | Actuador, mecanismo de resorte, palanca manual, contactos de retroalimentación | Acciona y confirma el movimiento |
| Estructura de seguridad y enclavamiento | Enclavamiento mecánico, enclavamiento eléctrico, aislamiento, transición abierta/cerrada | Evita operaciones inseguras |
¿Busca aparamenta ATS y cuadros de distribución probados en fábrica para su proyecto?
1. Núcleo de conmutación de potencia
El núcleo de conmutación de potencia es la parte del ATS que conduce y transfiere directamente la energía eléctrica. Incluye los contactos principales, el mecanismo de contactos móviles, los terminales o barras colectoras, la estructura del polo neutro y la estructura de control de arco.
Esta capa responde a una pregunta básica:
¿Cómo conecta físicamente el ATS la carga a la Fuente I o a la Fuente II?

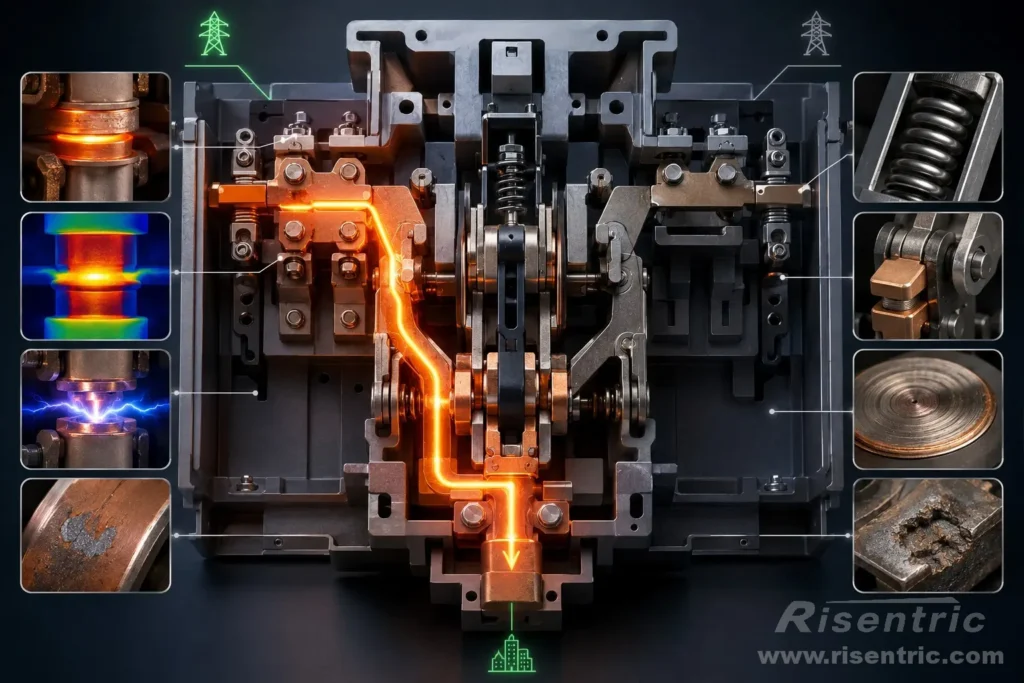

Contactos principales: el núcleo conductor de corriente
Los contactos principales son las piezas conductoras de corriente dentro del ATS.
Conectan la carga a una de las fuentes de alimentación disponibles:
| Fuente | Significado típico |
|---|---|
| Fuente I | Fuente de red normal, transformador o alimentador principal |
| Fuente II | Generador, fuente de reserva o alimentador secundario |
Cuando el ATS está en la posición de la Fuente I, los contactos de la Fuente I están cerrados y los de la Fuente II abiertos. Cuando el ATS se transfiere a la Fuente II, los contactos de la Fuente I se abren y los de la Fuente II se cierran.
Los contactos principales deben estar diseñados para soportar:
- corriente operativa nominal
- presión de contacto
- aumento de temperatura
- desgaste eléctrico
- desgaste mecánico
- esfuerzo de cortocircuito antes de que actúe la protección aguas arriba
Desde un punto de vista estructural, los contactos principales son el “músculo” del ATS. Si la presión de contacto es débil o la superficie de contacto está dañada, el ATS puede sufrir sobrecalentamiento, caída de tensión, funcionamiento inestable o reducción de la vida útil.

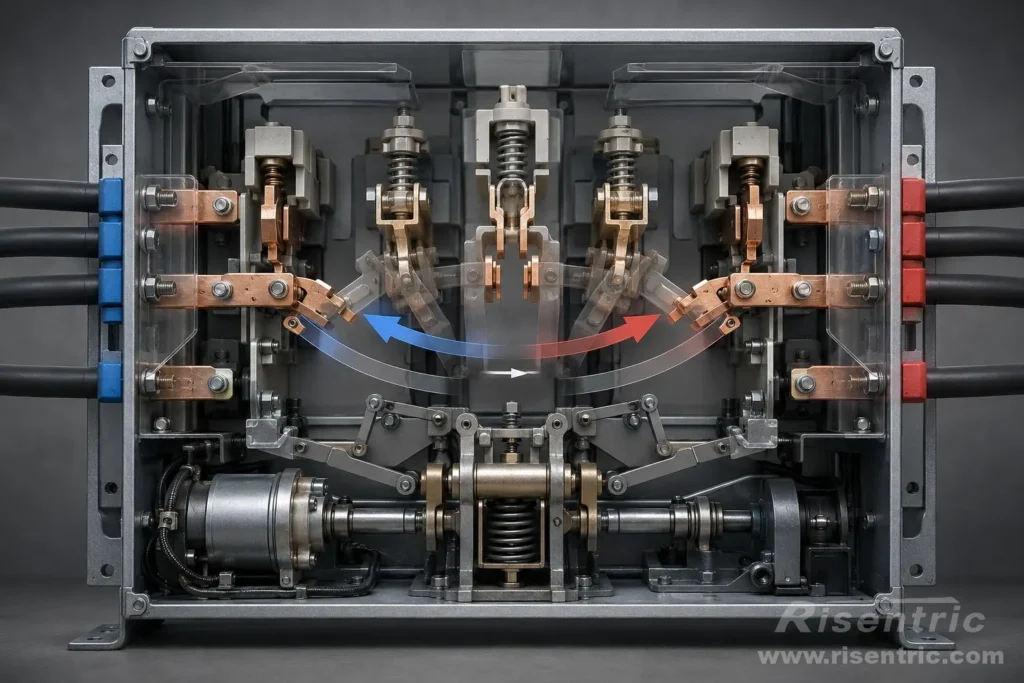

Mecanismo de contactos móviles: cómo cambia de fuente el ATS
El mecanismo de contactos móviles cambia físicamente la conexión de una fuente a otra.
Dependiendo del diseño del ATS, este movimiento puede ser:
- movimiento rotativo
- movimiento lineal
- movimiento de doble tiro
- movimiento tipo contactor
- movimiento basado en interruptor automático
Muchos dispositivos ATS de baja tensión utilizan una estructura de tres posiciones:
| Posición | Significado |
|---|---|
| I | Carga conectada a la Fuente I |
| 0 / OFF | Carga desconectada de ambas fuentes |
| II | Carga conectada a la Fuente II |
Esta estructura I-0-II es importante porque admite el principio de apertura antes del cierre. El ATS puede pasar por una posición OFF antes de conectarse a la otra fuente, lo que reduce el riesgo de paralelismo accidental de fuentes.
En términos sencillos, el mecanismo móvil es la pieza que hace posible físicamente la transferencia de fuente.

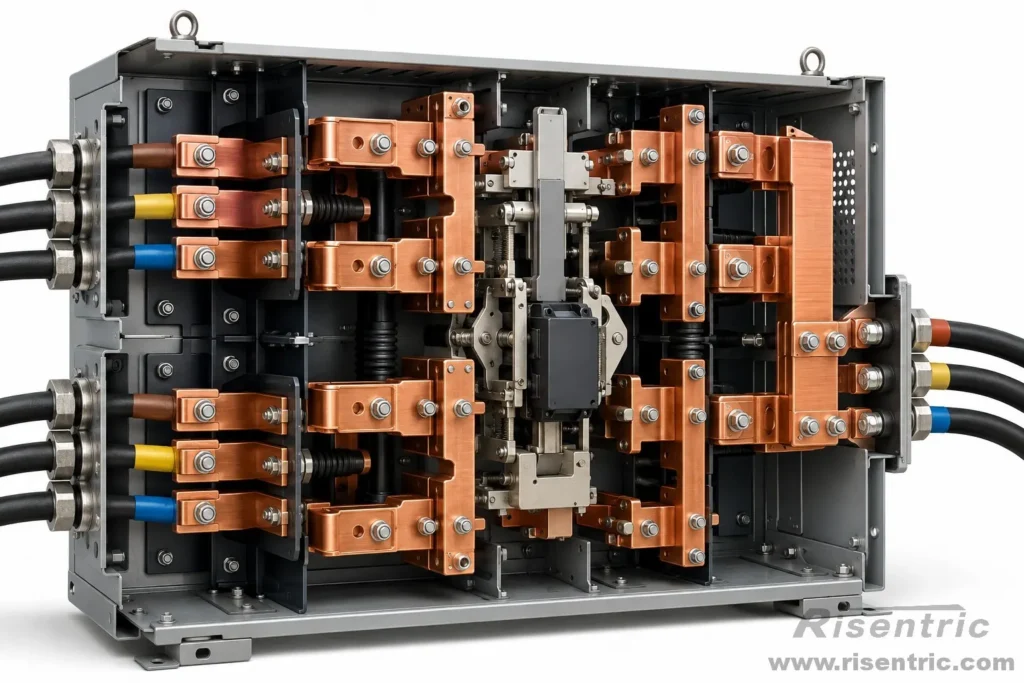

Terminales y barras colectoras: la ruta de potencia
Los terminales o barras colectoras forman la ruta de potencia principal del ATS.
Conectan:
- cable o barra colectora de entrada de la Fuente I
- cable o barra colectora de entrada de la Fuente II
- cable o barra colectora de salida de carga
En dispositivos ATS pequeños, esto puede ser una estructura de terminales compacta. En paneles ATS más grandes, la disposición de las barras colectoras adquiere mayor importancia porque afecta a:
- capacidad de conducción de corriente
- aumento de temperatura
- espacio para la terminación de cables
- distancia entre fases
- distancia de fuga
- acceso para mantenimiento
- rendimiento de resistencia a cortocircuitos
Aunque los terminales y las barras colectoras parezcan piezas básicas, afectan enormemente a la calidad de la instalación y a la fiabilidad a largo plazo.

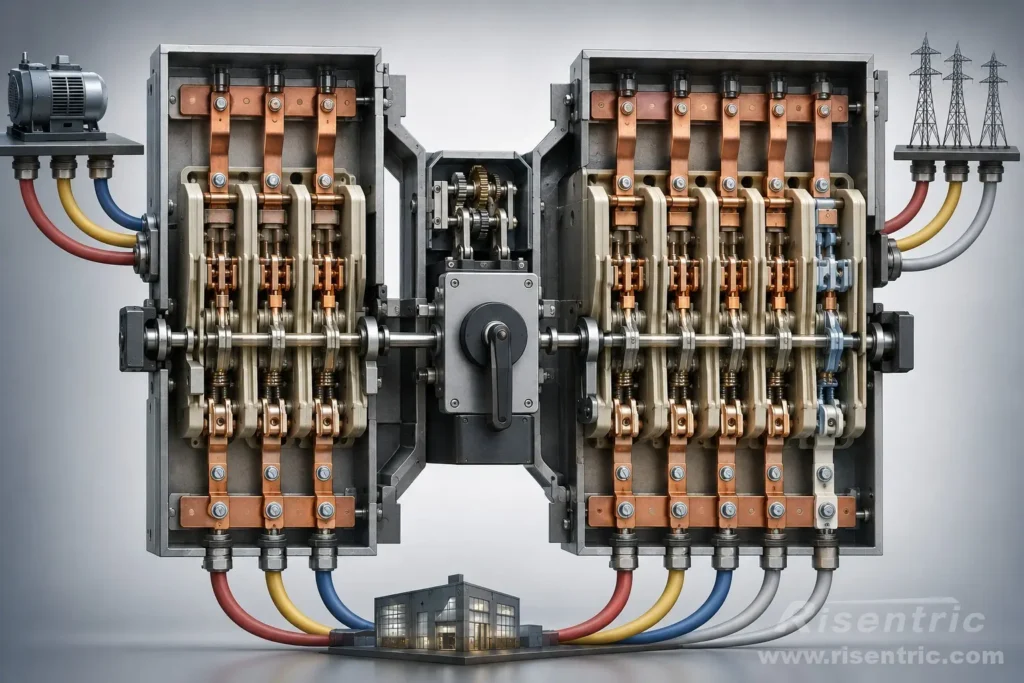

Estructura del polo neutro: ATS de 3 y 4 polos
Los dispositivos ATS pueden construirse como estructuras de 3 polos o 4 polos.
| Tipo | Estructura |
|---|---|
| ATS de 3 polos | Conmuta tres conductores de fase |
| ATS de 4 polos | Conmuta tres conductores de fase más el neutro |
Un ATS de 4 polos incluye un polo neutro que funciona junto con los polos de fase. El polo neutro no es solo un terminal adicional. Afecta a la ruta de la corriente del neutro, a la disposición de la puesta a tierra, al diseño del sistema del generador y a la separación de fuentes.
En este artículo centrado en la estructura, el punto clave es sencillo:
El polo neutro es parte de la estructura de conmutación del ATS, no solo parte del cableado externo.
La selección detallada entre 3P y 4P debe tratarse en una guía de especificaciones de ATS, ya que depende del sistema de puesta a tierra, la disposición del generador, los estándares del proyecto y los requisitos eléctricos locales.

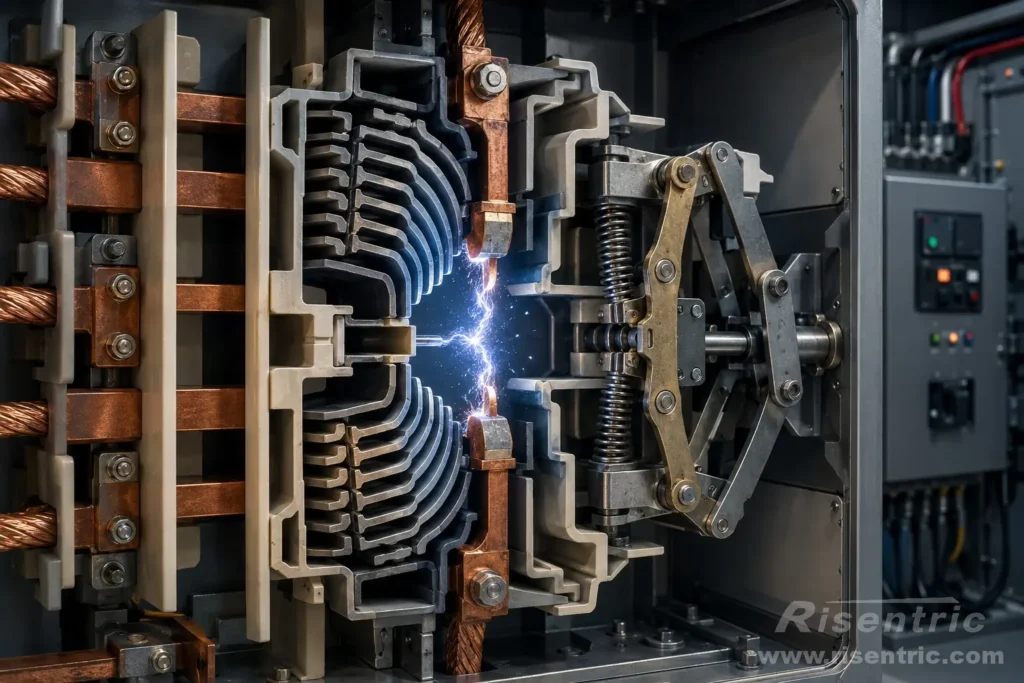

Estructura de control de arco: gestión del arco de conmutación
Cuando los contactos que conducen corriente se abren, puede producirse un arco eléctrico.
El arco se ve afectado por:
- corriente de carga
- tensión del sistema
- factor de potencia
- material de contacto
- velocidad de separación de contactos
- características del circuito
- entorno de conmutación
La estructura de control de arco ayuda a gestionar este arco y a proteger el sistema de contactos.
Dependiendo del diseño del ATS, el control de arco puede incluir:
- cámaras de extinción de arco
- guías de arco
- geometría de los contactos
- separación rápida de contactos
- barreras de aislamiento
- diseño de entrehierro
Aunque un ATS no suele utilizarse como dispositivo de interrupción de fallas como un interruptor automático, debe manejar con seguridad el esfuerzo de conmutación normal. Por eso el ATS no debe entenderse como un simple selector mecánico. Es un dispositivo de conmutación de ingeniería.
2. Mecanismo de operación
El mecanismo de operación es la parte que acciona, soporta y confirma el movimiento del ATS.
Esta capa responde a:
¿Cómo se mueve el ATS y cómo sabe el sistema dónde está?

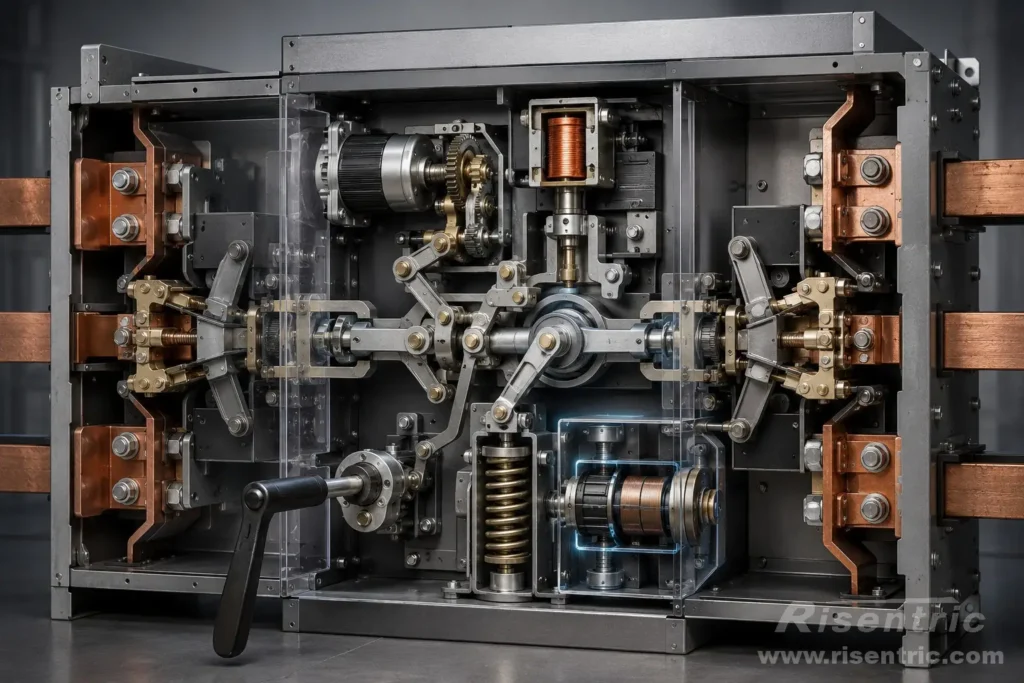

Actuador: la fuerza motriz
El actuador proporciona la fuerza necesaria para mover el ATS de una posición a otra.
Los tipos de actuadores comunes incluyen:
| Tipo de actuador | Descripción |
|---|---|
| Operador por motor | Utiliza un motor para accionar el mecanismo de conmutación |
| Actuador de solenoide | Utiliza fuerza electromagnética para el movimiento |
| Actuador magnético | Utiliza fuerza magnética para crear un movimiento rápido |
| Actuador manual | Utiliza la fuerza humana a través de una palanca |
| Mecanismo accionado por resorte | Almacena y libera energía para la conmutación |
El actuador no conduce directamente la corriente de carga principal. Su función es accionar el mecanismo de conmutación.
Diferentes diseños de actuadores pueden influir en:
- velocidad de conmutación
- resistencia mecánica
- ruido
- requisitos de mantenimiento
- método de operación manual
- fiabilidad bajo baja tensión de control
En muchos diseños de ATS, el actuador está separado de la ruta de potencia principal. Esto permite que el sistema de control opere el interruptor mientras los contactos principales permanecen mecánicamente robustos.

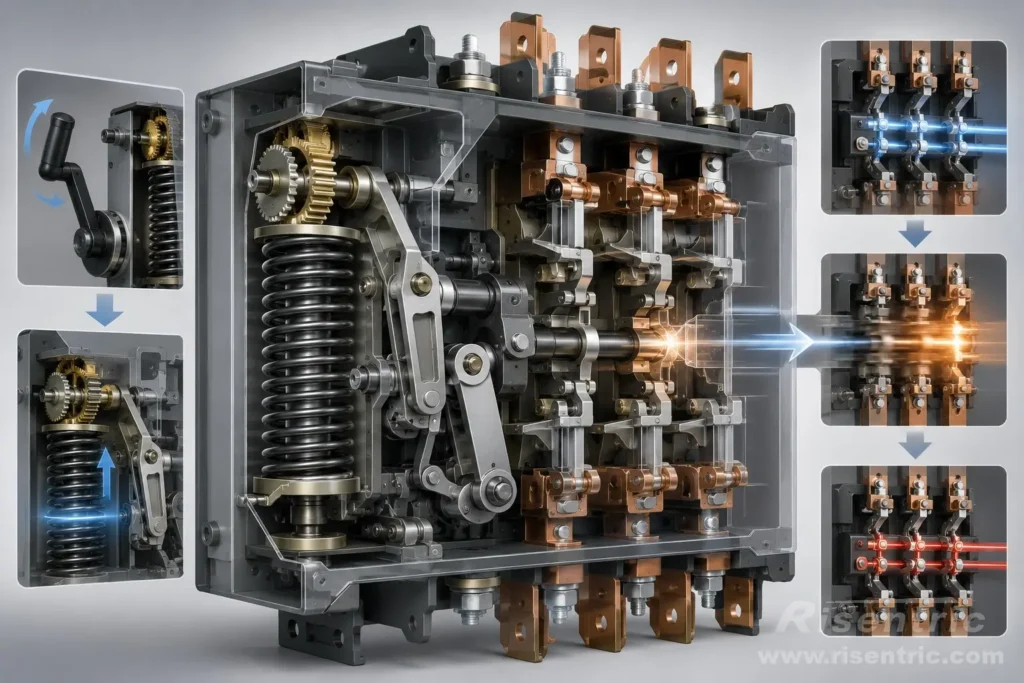

Mecanismo de resorte o de almacenamiento de energía
Algunos diseños de ATS utilizan un resorte o un mecanismo de energía almacenada.
El propósito es hacer que la acción de conmutación sea más estable y repetible.
En lugar de depender únicamente del movimiento lento del motor, el motor o la palanca manual pueden cargar primero un resorte. Cuando se da la orden de transferencia, la energía almacenada se libera para completar la acción de conmutación de forma más decisiva.
Esta estructura puede mejorar:
- consistencia en el cierre de contactos
- fuerza de apertura de contactos
- repetibilidad de la conmutación
- reducción del tiempo de arco
- estabilidad mecánica
Desde un punto de vista de ingeniería, el diseño de energía almacenada separa la etapa de preparación de energía de la etapa de conmutación real.
Eso es importante porque una buena conmutación no se trata solo de movimiento. Se trata de mover los contactos con suficiente fuerza, velocidad y repetibilidad.

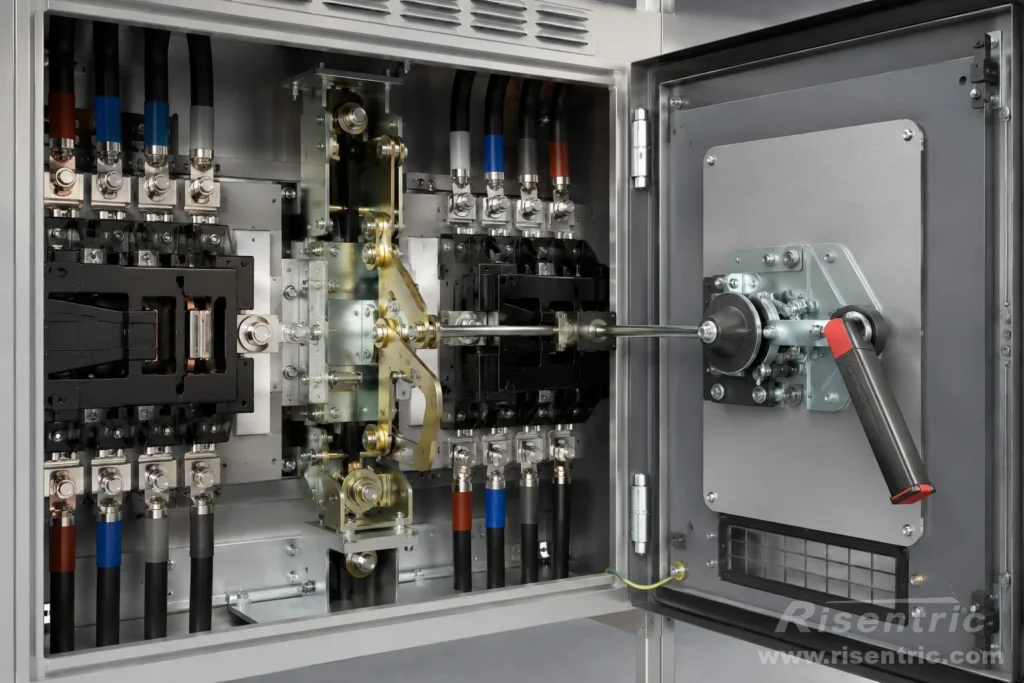

Palanca de operación manual: control de emergencia y mantenimiento
La mayoría de los dispositivos ATS proporcionan una forma de operación manual.
La operación manual puede utilizarse durante:
- puesta en marcha
- mantenimiento
- fallo del controlador
- operación de emergencia
- pruebas
- selección manual de fuente
La palanca de operación manual suele estar conectada mecánicamente al mecanismo de conmutación. Permite a un operador transferir o aislar el ATS incluso cuando el control automático no está disponible.
Una buena estructura de operación manual debe ser:
- segura
- claramente indicada
- mecánicamente fiable
- protegida contra operaciones accidentales
- compatible con procedimientos de mantenimiento o bloqueo cuando sea necesario
La operación manual es importante porque el equipo ATS debe seguir siendo utilizable en instalaciones eléctricas reales, no solo en condiciones automáticas ideales.

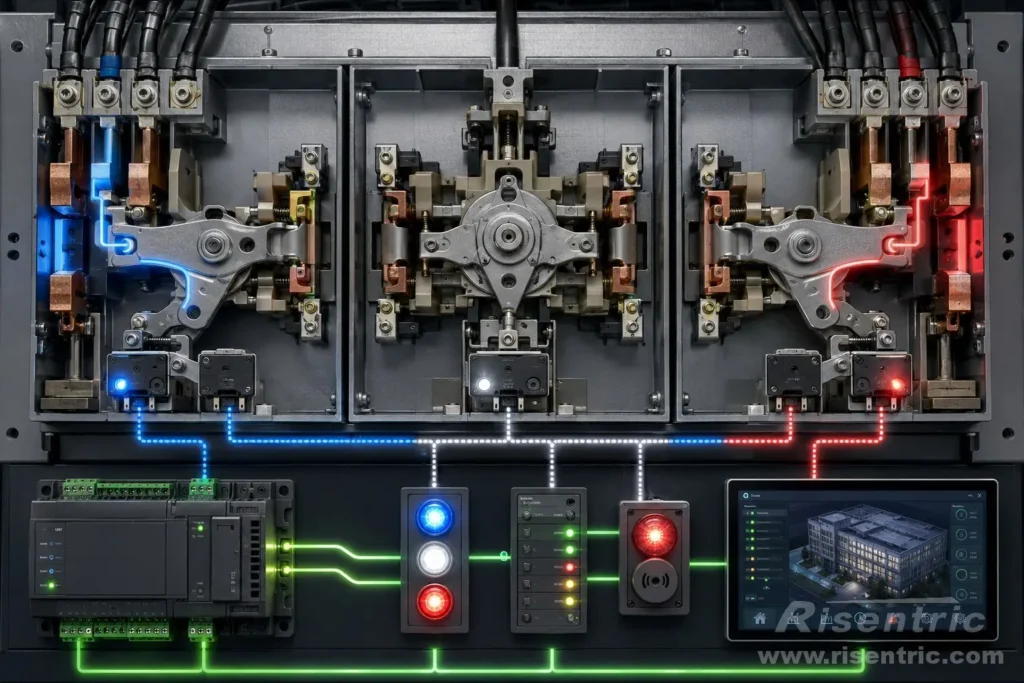

Contactos de retroalimentación de posición: conocer la posición real del interruptor
Un ATS debe conocer su propia posición mecánica.
Los contactos de retroalimentación de posición se utilizan para confirmar si el ATS está en:
- Posición de la Fuente I
- Posición OFF
- Posición de la Fuente II
Estas señales de retroalimentación pueden enviarse a:
- controlador del ATS
- luces indicadoras
- controlador del generador
- circuito de alarma
- sistema de gestión del edificio
- sistema de monitorización remota
La retroalimentación de posición es importante porque una orden no es lo mismo que una operación exitosa.
Por ejemplo, el controlador puede ordenar al ATS que transfiera de la Fuente I a la Fuente II. Pero si el mecanismo se atasca o el interruptor no alcanza la posición final, el controlador debe detectar esa condición.
En términos sencillos:
La retroalimentación de posición cierra el bucle entre el movimiento mecánico y la lógica de control.
3. Estructura de seguridad y enclavamiento
La estructura de seguridad y enclavamiento evita operaciones inseguras.
Esta capa responde a:
¿Cómo evita el ATS que dos fuentes se conecten incorrectamente?

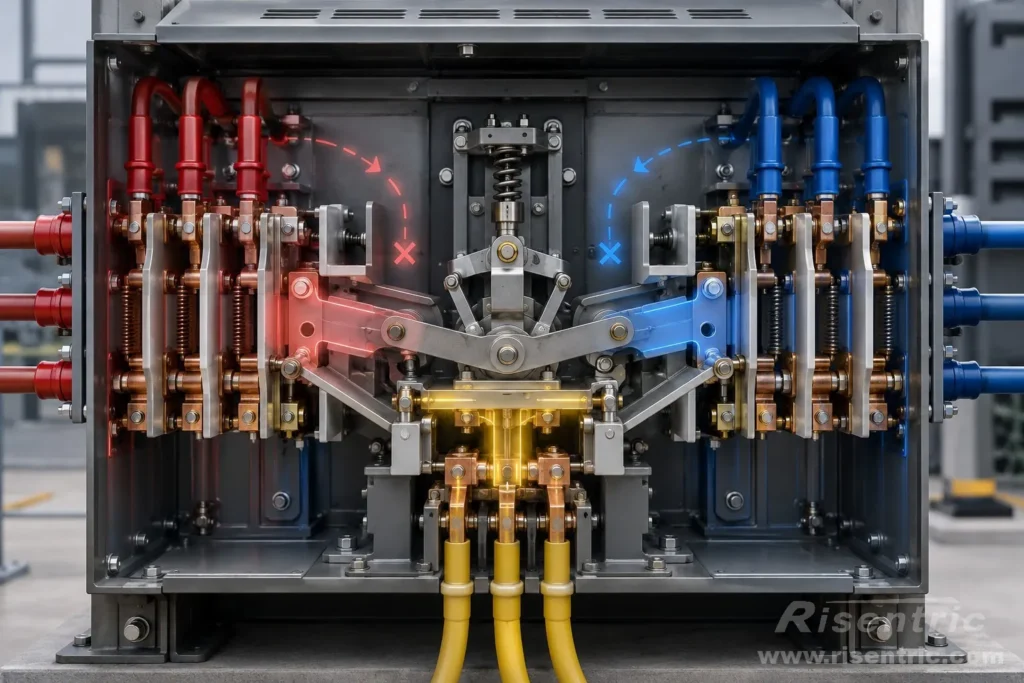

Enclavamiento mecánico: seguridad física
El enclavamiento mecánico es una de las estructuras de seguridad más importantes dentro de un ATS.
Su propósito es sencillo:
La Fuente I y la Fuente II no deben conectarse juntas accidentalmente.
En la mayoría de los sistemas ATS, las dos fuentes son independientes, como:
- red eléctrica y generador
- dos transformadores diferentes
- dos alimentadores de red
- red eléctrica y salida de UPS
Si se conectan dos fuentes no sincronizadas, el resultado puede ser una corriente de falla grave, daños en el equipo, inestabilidad del generador o riesgos de seguridad.
El enclavamiento mecánico impide físicamente que ambas rutas de fuente se cierren al mismo tiempo. Incluso si ocurre un error de control, la estructura mecánica ayuda a bloquear una posición física insegura.
Por lo tanto, el enclavamiento mecánico es la última barrera de seguridad física contra la colisión de fuentes.

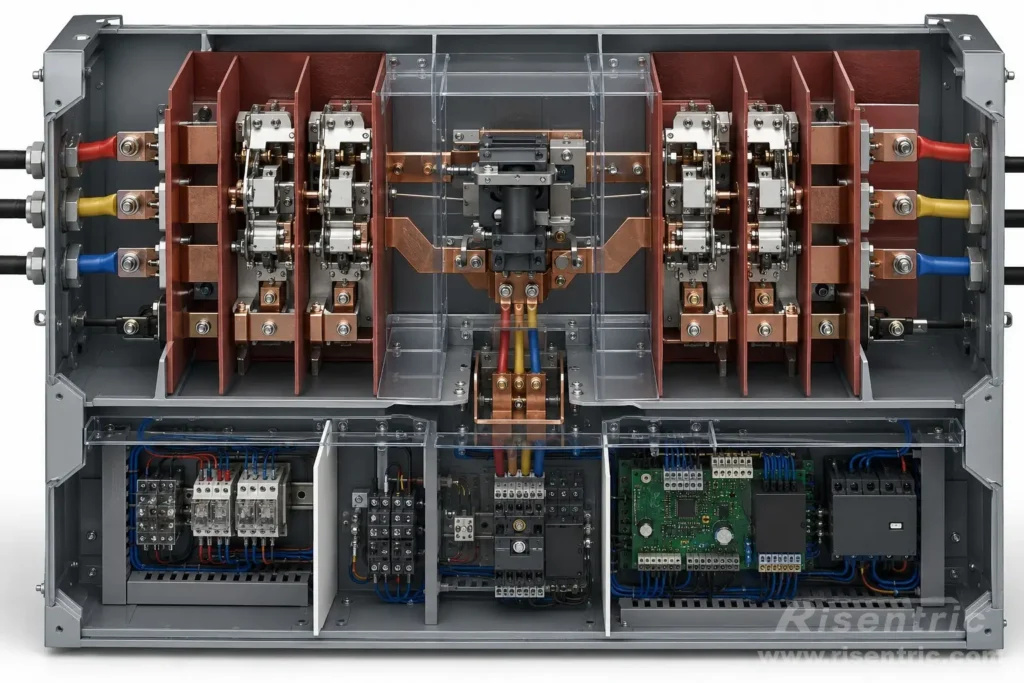

Enclavamiento eléctrico: seguridad del circuito de control
El enclavamiento eléctrico evita órdenes de control inseguras.
En un ATS de transición abierta normal, el sistema de control no debería permitir que la Fuente II se cierre mientras la Fuente I sigue cerrada. Tampoco debería permitir que la Fuente I se cierre mientras la Fuente II sigue cerrada.
El enclavamiento eléctrico puede lograrse mediante:
- contactos auxiliares
- relés de control
- lógica del controlador
- interruptores de límite
- circuitos de retroalimentación de posición
- señales de disponibilidad de fuente
La lógica básica es:
| Condición | Resultado del control |
|---|---|
| Se confirma que la Fuente I está cerrada | Se bloquea la orden de cierre de la Fuente II |
| Se confirma que la Fuente I está abierta | Se puede permitir la orden de cierre de la Fuente II |
| Se confirma que la Fuente II está cerrada | Se bloquea la orden de cierre de la Fuente I |
| Se confirma que la Fuente II está abierta | Se puede permitir la orden de cierre de la Fuente I |
Así, el enclavamiento eléctrico es esencialmente un sistema de seguridad lógica. Utiliza múltiples comprobaciones de condiciones para asegurar que solo una fuente pueda cerrarse.
Una expresión sencilla sería:
Permitir cierre de Fuente II =
Se confirma que la Fuente I está abierta
Y la Fuente II está disponible
Y no hay alarma de falla
Y la orden de transferencia es válida
La diferencia entre el enclavamiento eléctrico y el mecánico es:
| Tipo de enclavamiento | Función |
|---|---|
| Enclavamiento eléctrico | Evita órdenes inseguras |
| Enclavamiento mecánico | Evita el cierre físico inseguro |
Juntos, crean dos capas de seguridad.

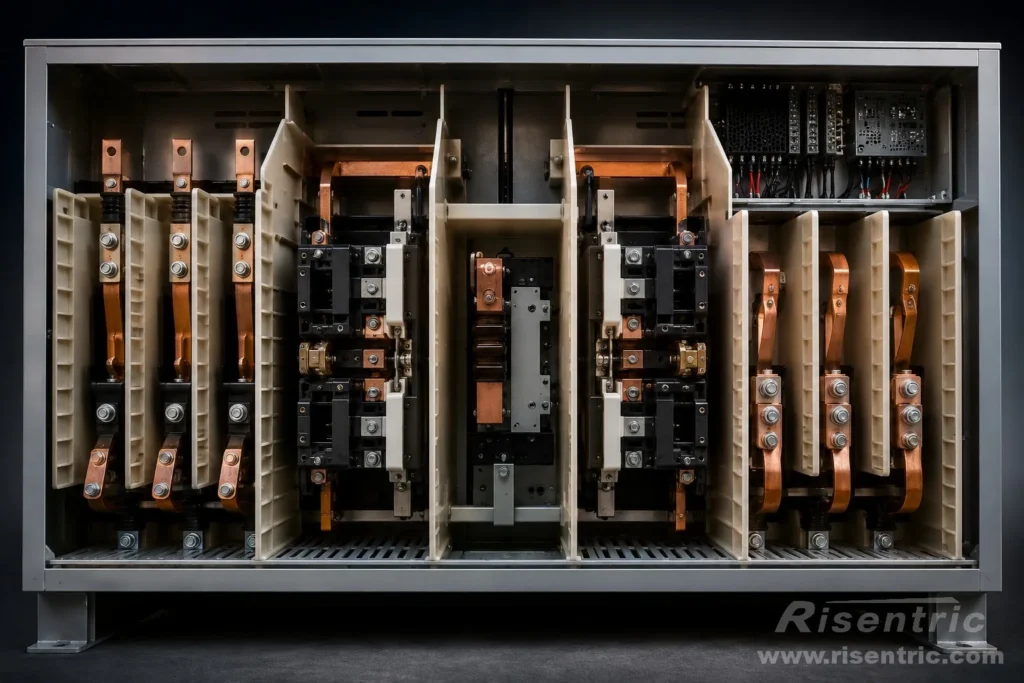

Barreras de aislamiento y separación de fases
Dentro de un ATS, las barreras de aislamiento ayudan a separar las partes activas.
Pueden utilizarse entre:
- fases
- terminales de fuente
- secciones de entrada y salida
- partes de potencia y partes de control
- zonas de arco y componentes cercanos
El propósito es reducir el riesgo de:
- arco accidental
- falla entre fases
- falla entre fuentes
- contacto entre partes conductoras activas
Esto es especialmente importante porque un ATS contiene múltiples rutas de potencia dentro de un solo dispositivo. Debe mantener la Fuente I, la Fuente II y la ruta de carga debidamente separadas.
Un buen diseño de aislamiento no es visible desde el exterior, pero es esencial para una operación segura.
Estructura de transición abierta: apertura antes del cierre
La mayoría de los sistemas ATS utilizan una estructura de transición abierta.
Esto significa:
La primera fuente se abre antes de que la segunda fuente se cierre.
La secuencia mecánica típica es:
Los contactos de la Fuente I se abren
→ El ATS pasa por la posición OFF o neutra
→ Los contactos de la Fuente II se cierran
Esto también se denomina transferencia de apertura antes del cierre (break-before-make).
El propósito es evitar que dos fuentes se conecten juntas.
La estructura de transición abierta puede lograrse mediante:
- mecanismo I-0-II
- enclavamiento mecánico
- mecanismo de leva
- diseño de recorrido de contactos
- bloqueo de posición
La transición abierta se utiliza ampliamente porque es sencilla, segura y adecuada para muchos sistemas de reserva con generador.
Sin embargo, suele crear una breve interrupción de energía durante la transferencia. Ese tema del tiempo debe tratarse en un artículo aparte sobre el tiempo de reacción del ATS, no en este artículo sobre la estructura.
Estructura de transición cerrada: solapamiento de fuentes controlado
Algunos sistemas ATS están diseñados para transición cerrada.
Transición cerrada significa:
La segunda fuente se cierra antes de que la primera fuente se abra.
La secuencia típica es:
La Fuente II se cierra
→ La Fuente I y la Fuente II se solapan brevemente
→ La Fuente I se abre
Esto también se denomina transferencia de cierre antes de la apertura (make-before-break).
El propósito es reducir o casi eliminar la interrupción de la carga durante la transferencia de fuente. Sin embargo, solo es seguro cuando las dos fuentes son aceptables y están sincronizadas.
La transición cerrada requiere:
- sincronización de fuentes
- ajuste de tensión
- ajuste de frecuencia
- comprobación del ángulo de fase
- coordinación de protecciones
- temporización y retroalimentación estrictas
Por lo tanto, la transición cerrada no es simplemente un interruptor mecánico más rápido. Es una estructura de solapamiento controlado que requiere tanto capacidad mecánica como una lógica de control avanzada.
Para la mayoría de las aplicaciones de ATS, la transición abierta es más común. La transición cerrada se utiliza principalmente donde el diseño del sistema permite el paralelismo temporal y donde la interrupción de la carga debe minimizarse.

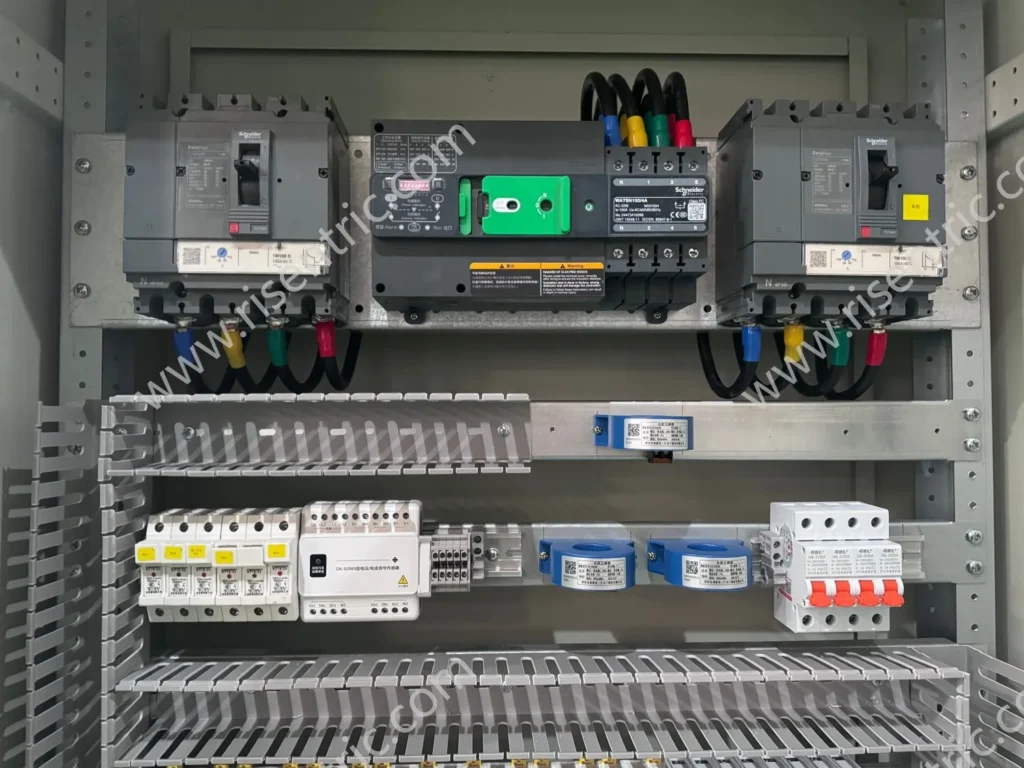

¿Busca aparamenta ATS y cuadros de distribución probados en fábrica para su proyecto?
Comparación estructural: tipos de mecanismos de ATS comunes
Diferentes diseños de ATS utilizan diferentes estructuras internas.
| Tipo de estructura de ATS | Principio básico | Característica común |
|---|---|---|
| ATS tipo contactor | Utiliza contactores enclavados mecánica/eléctricamente | Rápido, compacto, común en sistemas pequeños |
| ATS de interruptor de conmutación motorizado | Utiliza un mecanismo de conmutación accionado por motor | Posiciones I-0-II claras, aislamiento fuerte |
| ATS tipo interruptor automático | Utiliza interruptores automáticos como dispositivos de conmutación | Puede integrar protección y conmutación |
| Interruptor de transferencia estática | Utiliza dispositivos semiconductores | Muy rápido, generalmente para cargas sensibles |
Este artículo se centra principalmente en las estructuras de ATS electromecánicas. Los interruptores de transferencia estática son estructuralmente diferentes porque dependen de la electrónica de potencia en lugar del movimiento de contactos mecánicos.
Por qué la estructura del ATS es diferente de la de un interruptor normal
Un interruptor normal suele conectar o desconectar una fuente.
Un ATS debe gestionar al menos dos fuentes y una carga.
Esto crea tres requisitos estructurales especiales:
- 1. Selección de fuente
El ATS debe seleccionar qué fuente alimenta la carga. - 2. Separación de fuentes
El ATS debe evitar la conexión insegura entre dos fuentes. - 3. Confirmación de transferencia
El ATS debe confirmar que la carga se ha transferido a la fuente correcta.
Debido a estos requisitos, el ATS es más complejo que un interruptor de desconexión normal, un aislador o un simple interruptor de conmutación.
Problemas estructurales comunes en diseños de ATS deficientes
- 1. Presión de contacto débil
Una presión de contacto débil puede causar sobrecalentamiento, caída de tensión o desgaste de los contactos. - 2. Enclavamiento deficiente
Un enclavamiento deficiente puede crear un riesgo de paralelismo de fuentes inseguro. - 3. Indicación de posición poco clara
Si los operadores no pueden ver claramente si el ATS está en la Fuente I, OFF o Fuente II, la operación se vuelve arriesgada. - 4. Espacio insuficiente en los terminales
Una disposición deficiente de los terminales puede dificultar la instalación y aumentar la concentración de calor. - 5. Diseño de operación manual deficiente
La operación manual debe ser segura e intuitiva, especialmente en condiciones de emergencia. - 6. Gestión de arco deficiente
Un control de arco deficiente puede acortar la vida útil de los contactos y reducir la fiabilidad de la conmutación. - 7. Sin retroalimentación fiable
Sin retroalimentación de posición, el controlador puede no saber si la transferencia mecánica realmente tuvo éxito.
Resumen académico: el ATS como sistema electromecánico estructurado
A nivel estructural, un ATS puede entenderse como un sistema electromecánico con tres capas.
| Capa | Función |
|---|---|
| Capa de potencia | Contactos, terminales, barras colectoras, aislamiento, control de arco |
| Capa mecánica | Actuador, varillaje, resorte, enclavamiento, palanca manual |
| Capa de interfaz de control | Contactos auxiliares, retroalimentación de posición, interfaz del controlador |
La capa de potencia conduce y transfiere la corriente.
La capa mecánica crea un movimiento seguro y repetible.
La capa de interfaz de control conecta el estado físico del interruptor con la lógica de control automático.
Esta estructura por capas explica por qué la fiabilidad del ATS depende de algo más que del controlador. Incluso el mejor controlador no puede compensar unos contactos débiles, un enclavamiento deficiente, un aislamiento insuficiente o una retroalimentación poco fiable.
En resumen:
La estructura de un ATS está diseñada en torno a un principio básico de ingeniería: transferir una carga entre dos fuentes evitando al mismo tiempo una conexión de fuente insegura.
Conclusión: para entender el ATS, observe la estructura
El ATS se describe a menudo por su función, pero su verdadero valor de ingeniería reside en su estructura.
Dentro de un ATS, los contactos principales conducen la corriente, el actuador acciona el movimiento, el enclavamiento evita la conexión peligrosa de fuentes, la estructura de control de arco gestiona el esfuerzo de conmutación y los contactos de retroalimentación confirman la posición final.
Esto hace que el ATS sea más que un interruptor automático. Es un dispositivo electromecánico estructurado diseñado para una transferencia de fuente segura, repetible y controlada.
Para los usuarios que deseen comprender profundamente el ATS, la estructura interna es el mejor punto de partida.
Preguntas frecuentes
¿Qué hay dentro de un ATS?
Un ATS suele contener contactos principales, mecanismos de contactos móviles, enclavamiento mecánico, enclavamiento eléctrico, actuador, contactos de retroalimentación de posición, palanca de operación manual, terminales o barras colectoras y estructuras de control de arco.
¿Cuál es la parte mecánica más importante de un ATS?
El enclavamiento mecánico es una de las piezas de seguridad más importantes porque evita que la fuente normal y la fuente de reserva se conecten juntas accidentalmente.
¿Por qué un ATS tiene una posición OFF?
Muchos diseños de ATS utilizan una estructura I-0-II. La posición OFF ayuda a garantizar la transferencia de apertura antes del cierre, lo que significa que la carga se desconecta de una fuente antes de conectarse a otra.
¿Es un ATS lo mismo que un interruptor normal?
No. Un interruptor normal suele controlar una fuente. Un ATS gestiona dos fuentes y una carga, por lo que requiere enclavamiento, retroalimentación de posición, lógica de transferencia y separación de fuentes.
¿Cuál es la función de los contactos principales en un ATS?
Los contactos principales conducen la corriente de carga y conectan la carga a la fuente normal o a la fuente de reserva.
¿Por qué el ATS necesita control de arco?
Cuando los contactos que conducen corriente se abren, puede producirse un arco eléctrico. Las estructuras de control de arco ayudan a gestionar este arco y a proteger los contactos y el sistema de aislamiento.
¿Qué es el enclavamiento mecánico en un ATS?
El enclavamiento mecánico es una estructura de seguridad física que impide que ambas rutas de fuente se cierren al mismo tiempo.
¿El ATS utiliza siempre un motor?
No. El ATS puede utilizar operadores por motor, solenoides, actuadores magnéticos, mecanismos de resorte u otros sistemas operativos dependiendo del diseño.
