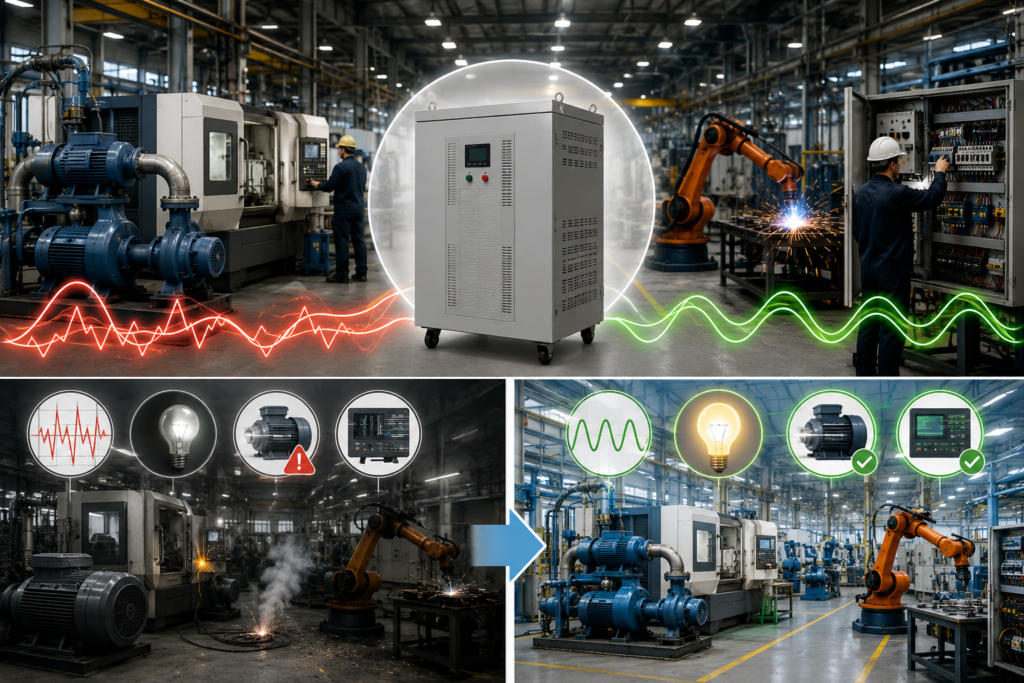

Une tension stable est essentielle pour tout système de distribution électrique d’usine. Dans les installations industrielles, les moteurs, compresseurs, machines à souder, machines CNC, pompes et armoires de commande fonctionnent souvent simultanément. Lorsque ces charges démarrent, s’arrêtent ou changent soudainement, la tension à l’intérieur de l’usine peut fluctuer.
C’est là qu’un régulateur de tension peut s’avérer nécessaire.
Sur de nombreux marchés, un régulateur de tension est également appelé stabilisateur de tension. Techniquement, « régulateur de tension » est le terme d’ingénierie plus large, tandis que « stabilisateur de tension » est couramment utilisé pour les équipements qui maintiennent automatiquement la tension stable pour les machines ou les systèmes électriques.
Pour les applications en usine, les deux termes font généralement référence au même objectif pratique : maintenir une alimentation en tension stable pour les équipements électriques industriels.
Cependant, toutes les usines n’ont pas besoin d’un régulateur de tension. Il n’est utile que lorsque les fluctuations de tension affectent la fiabilité de la production, la protection des équipements ou la qualité de l’énergie.
- À quoi sert un régulateur de tension ?
- Pourquoi la tension d’une usine devient-elle instable ?
- Ce qu’il faut vérifier avant d’installer un régulateur de tension
- Comment choisir un régulateur de tension pour un usage industriel
- Régulateur de tension vs stabilisateur de tension vs UPS
- Avez-vous réellement besoin d’un régulateur de tension ?
- Conclusion

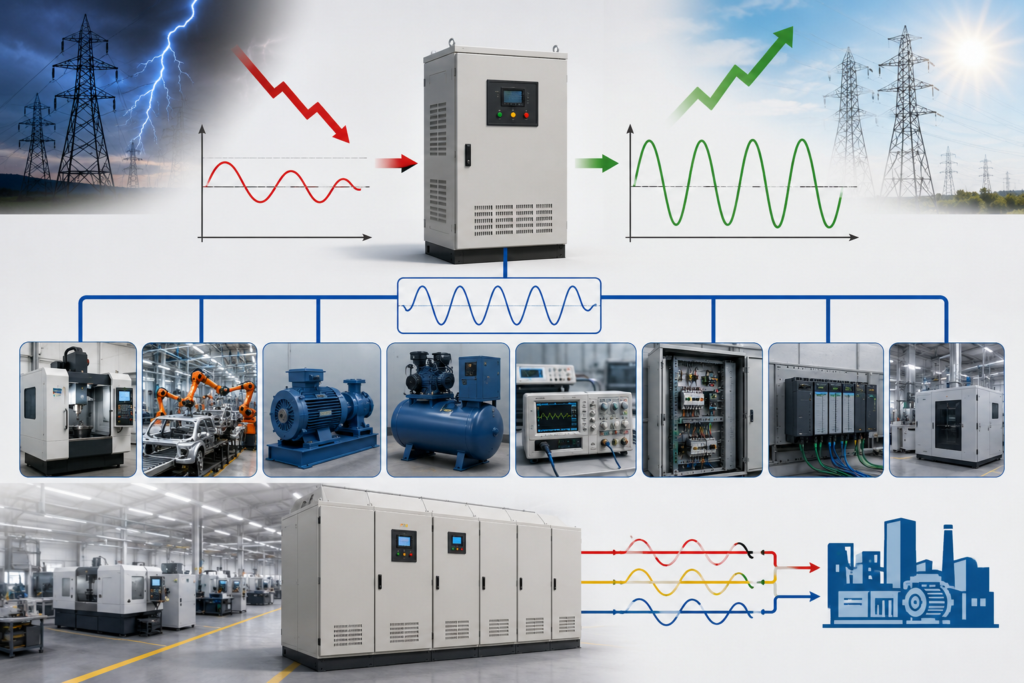

À quoi sert un régulateur de tension ?
Un régulateur de tension aide à maintenir la tension de sortie dans une plage contrôlée lorsque la tension d’entrée change.
Par exemple, si la tension du réseau chute trop bas ou monte trop haut, un régulateur de tension automatique peut ajuster la tension de sortie pour fournir une alimentation plus stable à la charge connectée.
Dans un système de distribution électrique d’usine, un régulateur de tension ou un stabilisateur de tension industriel peut être utilisé pour :
- Les machines CNC
- Les lignes de production
- Les moteurs et les pompes
- Compresseurs
- Les équipements de test
- Les panneaux de commande
- Les automates programmables (PLC) et systèmes d’automatisation
- Les équipements industriels sensibles
Pour les installations industrielles plus importantes, un stabilisateur de tension triphasé peut être installé pour supporter les charges triphasées nécessitant une alimentation stable.
Vous recherchez des centres de charge et des tableaux de répartition testés en usine pour votre projet ?
Pourquoi la tension d’une usine devient-elle instable ?
La fluctuation de la tension en usine peut survenir pour plusieurs raisons, notamment :
- Une alimentation réseau instable
- Un courant de démarrage élevé des moteurs
- Des changements de charge soudains
- Une surcharge du transformateur
- Un mauvais équilibrage des charges entre les phases
- Des machines à souder ou des charges à fort impact
- Des câbles d’alimentation trop longs
- Un mauvais facteur de puissance
- Des équipements électriques vieillissants
- Des connexions desserrées à l’intérieur des tableaux de distribution
Parfois, la tension est normale pendant les périodes de faible charge mais chute pendant les pics de production. Dans d’autres cas, la tension peut augmenter la nuit lorsque la charge de l’usine est plus faible.
C’est pourquoi les problèmes de tension doivent être mesurés et diagnostiqués avant de choisir un régulateur de tension.

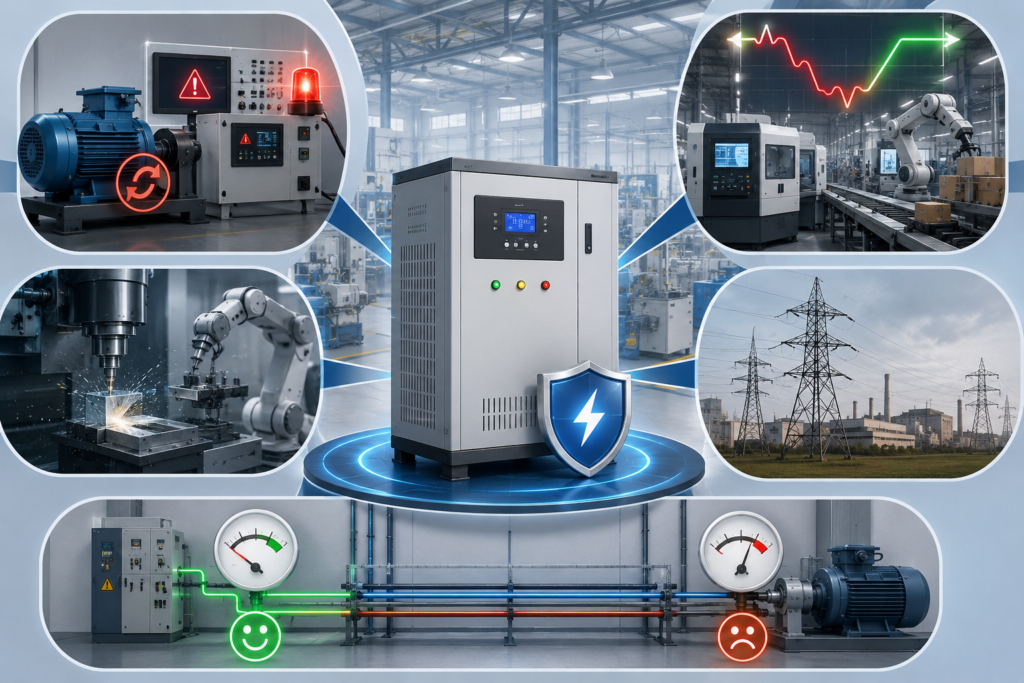

Signes courants indiquant que votre usine pourrait avoir besoin d’un régulateur de tension
Votre usine peut avoir besoin d’un régulateur ou d’un stabilisateur de tension si vous remarquez les problèmes suivants.
Les machines s’arrêtent ou se réinitialisent fréquemment
Si les machines s’arrêtent de manière inattendue, que les automates se réinitialisent, que les variateurs de vitesse (VFD) affichent des défauts de sous-tension ou que les panneaux de commande s’éteignent sans raison mécanique claire, une tension instable peut en être la cause.
Ceci est particulièrement fréquent lors du démarrage de gros moteurs, de compresseurs ou d’équipements de soudage.
Changements de tension pendant la production
Si la tension chute pendant les pics de production ou change considérablement au démarrage de certaines machines, le système de distribution électrique de votre usine subit probablement des fluctuations de tension.
Un stabilisateur de tension industriel peut aider lorsque la variation de tension se situe dans sa plage de correction.
Les équipements sensibles nécessitent une tension stable
Certaines machines sont plus sensibles aux changements de tension que les charges ordinaires. Citons par exemple les machines CNC, les systèmes robotiques, les équipements de test, les machines d’emballage et les systèmes de contrôle d’automatisation.
Pour ces applications, une tension stable est cruciale pour la précision, la fiabilité et le fonctionnement continu.
L’usine est située dans une zone où le réseau électrique est instable
Certaines zones industrielles disposent d’infrastructures réseau faibles ou de gros utilisateurs à proximité qui créent des variations de tension. Si l’alimentation du réseau est instable, l’installation d’un régulateur de tension automatique peut aider à protéger le système de distribution interne de l’usine.
Chute de tension dans les câbles
Si la tension est normale au niveau du tableau de distribution principal mais faible aux bornes de la machine, le problème peut provenir d’une chute de tension dans le câble. Cela arrive souvent lorsque le câble est trop long, de section trop faible ou fortement chargé.
Dans certains cas, un régulateur de tension installé à proximité de la charge peut aider à maintenir une tension de fonctionnement stable pour l’équipement.
Vous recherchez des centres de charge et des tableaux de répartition testés en usine pour votre projet ?
Quand un régulateur de tension peut ne pas résoudre le problème
Un régulateur de tension est utile, mais il n’est pas la solution à tous les problèmes électriques.
Avant d’en installer un, vérifiez si le problème réel n’est pas causé par une autre partie du système de distribution électrique.
Surcharge du transformateur
Si le transformateur est surchargé, un régulateur de tension ne résoudra pas la cause profonde. La capacité du transformateur, la demande de charge réelle et le plan d’extension futur doivent être examinés en priorité.
Connexions desserrées ou appareillage de commutation vieillissant
Des bornes desserrées, des contacts défaillants, des disjoncteurs anciens, des jeux de barres en surchauffe ou des composants endommagés peuvent également causer des problèmes de tension.
Un régulateur de tension ne doit pas être utilisé pour masquer des conditions électriques dangereuses.
Harmoniques ou mauvais facteur de puissance
Si le problème est causé par des harmoniques, de la puissance réactive ou des charges non linéaires telles que les variateurs de vitesse et les redresseurs, l’usine peut avoir besoin de filtres d’harmoniques, d’une correction du facteur de puissance ou d’une conception de distribution améliorée.
Un régulateur de tension seul peut ne pas résoudre ces problèmes de qualité de l’énergie.

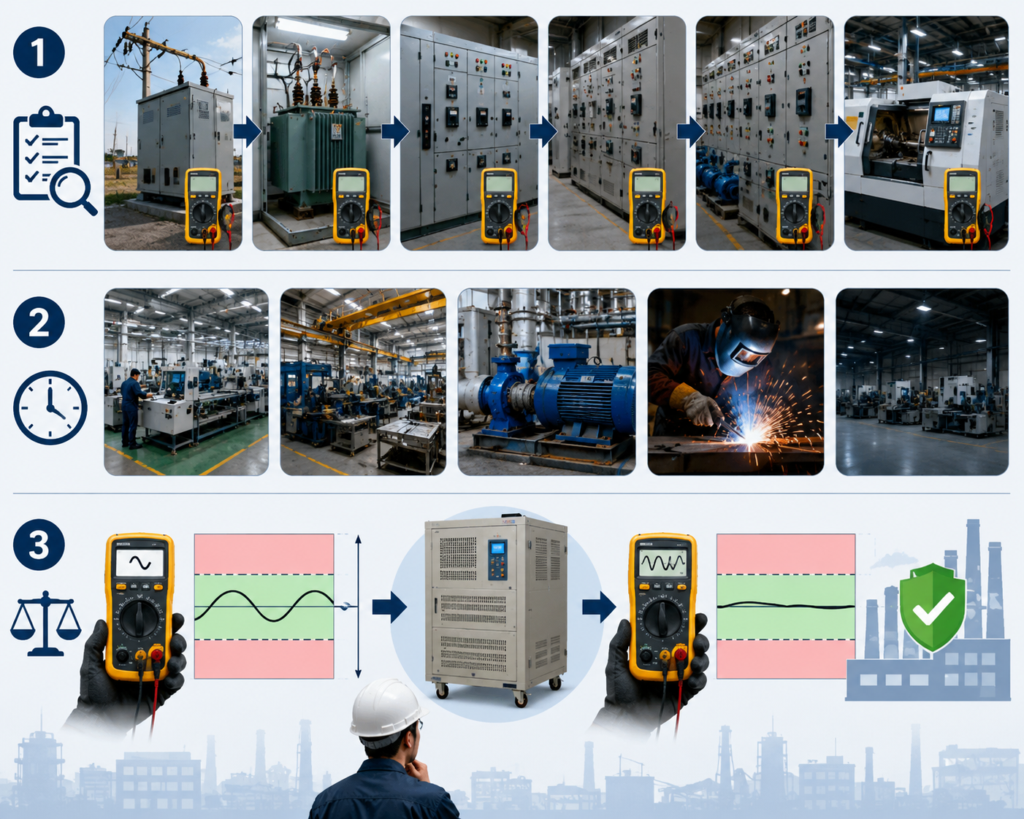

Ce qu’il faut vérifier avant d’installer un régulateur de tension
Avant de choisir un régulateur de tension pour un usage industriel, suivez un processus d’ingénierie de base.
Premièrement, mesurez la tension aux points clés :
- Panneau d’arrivée principal
- Côté secondaire du transformateur
- Tableau de distribution principal
- Tableaux de distribution secondaires
- Centre de commande des moteurs
- Bornes des machines sensibles
Deuxièmement, mesurez lors de différentes conditions de fonctionnement :
- Production normale
- Charge de pointe
- Démarrage de gros moteurs
- Opérations de soudage
- Fonctionnement de nuit ou à faible charge
Troisièmement, comparez la tension mesurée avec la plage de tension autorisée de l’équipement.
Si la tension sort fréquemment de la plage acceptable et affecte la production, un régulateur de tension ou un stabilisateur de tension industriel peut s’avérer nécessaire.
Comment choisir un régulateur de tension pour un usage industriel
Lors de la sélection d’un régulateur de tension, tenez compte des facteurs suivants :
- Système monophasé ou triphasé
- Capacité nominale en kVA
- Plage de fluctuation de la tension d’entrée
- Précision de la tension de sortie requise
- Type de charge
- Courant de démarrage du moteur
- Vitesse de réponse
- Capacité de surcharge
- Fonction de dérivation (bypass)
- Fonctions de protection
- Environnement d’installation
- Accès pour la maintenance
- Expansion future
Pour les applications en usine, le régulateur de tension ne doit pas être sélectionné uniquement en fonction du courant de fonctionnement normal. Les charges industrielles ont souvent un courant de démarrage élevé, il est donc important de prévoir une marge de capacité suffisante.

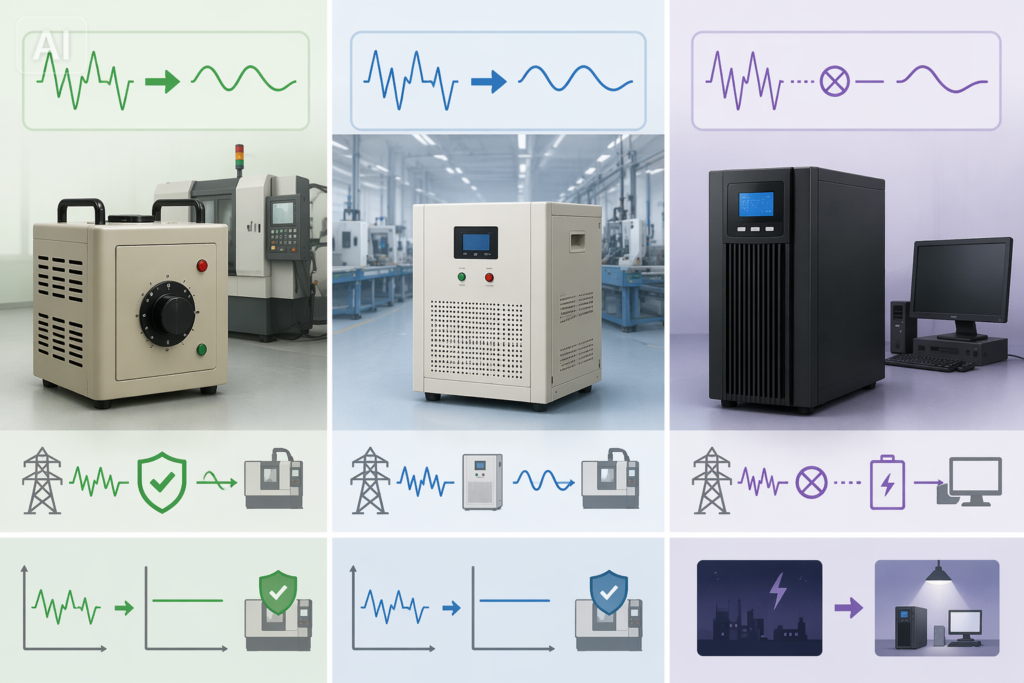

Régulateur de tension vs stabilisateur de tension vs UPS
Ces termes sont souvent confondus.
Un régulateur de tension est le terme technique général désignant l’équipement qui régule la tension.
Un stabilisateur de tension est couramment utilisé comme terme commercial ou produit, en particulier pour les équipements automatiques qui maintiennent la tension de sortie stable.
Un UPS (onduleur) fournit une alimentation de secours lors d’une coupure de courant. Certains systèmes UPS incluent également une régulation de tension, mais un UPS est principalement utilisé lorsque l’équipement ne peut tolérer aucune interruption de courant.
Pour les équipements de production en usine, un régulateur de tension ou un stabilisateur de tension est généralement envisagé lorsque le problème principal est la fluctuation de tension, et non la coupure de courant.

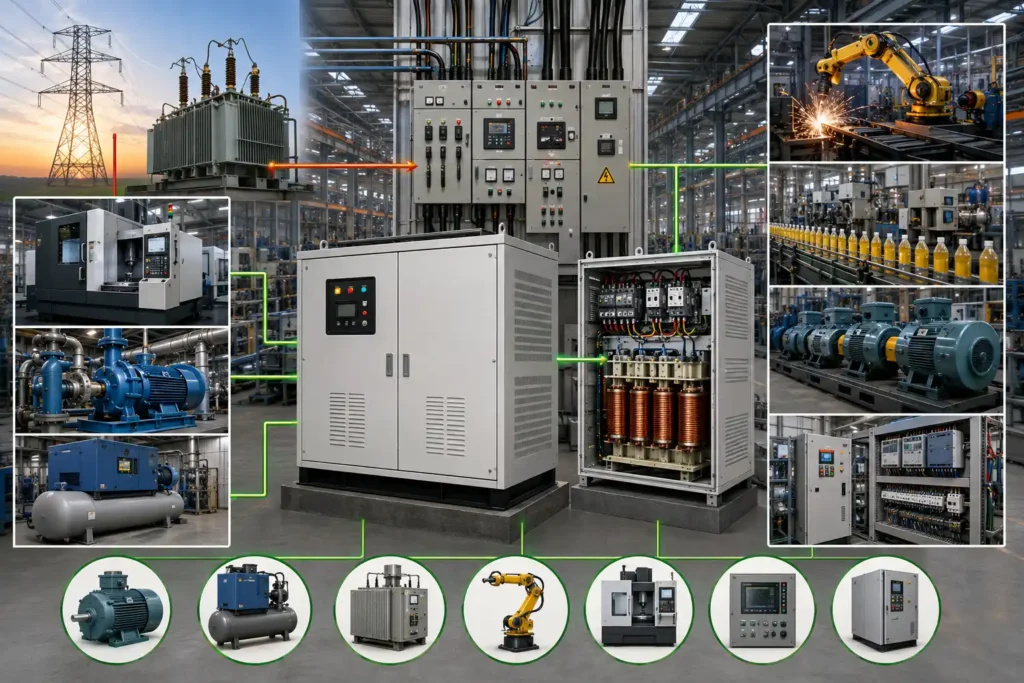

Avez-vous réellement besoin d’un régulateur de tension ?
Vous pourriez avoir besoin d’un régulateur de tension pour le système de distribution électrique de votre usine si :
- Votre usine subit de fréquentes fluctuations de tension
- Les machines s’arrêtent ou se réinitialisent en raison d’une tension instable
- Les équipements sensibles nécessitent une alimentation stable
- La tension du réseau est instable
- Les temps d’arrêt de production sont liés à des problèmes de tension
- La tension des équipements est souvent en dehors de la plage autorisée
Vous n’en aurez peut-être pas besoin si le véritable problème provient d’un mauvais câblage, de connexions desserrées, d’une surcharge du transformateur, d’une chute de tension dans les câbles, d’harmoniques ou de réglages de protection incorrects.
La meilleure approche consiste à mesurer d’abord, à analyser la cause profonde, puis à choisir la solution appropriée.
Conclusion
Un régulateur de tension peut être un élément important du système de distribution électrique d’une usine. Il aide à maintenir une alimentation stable et protège les équipements électriques industriels contre les fluctuations de tension.
Dans de nombreux cas, le même équipement peut également être appelé stabilisateur de tension, stabilisateur de tension industriel, régulateur de tension automatique ou stabilisateur de tension triphasé.
Cependant, la décision doit être basée sur les conditions réelles du site, et non sur des suppositions.
Si votre usine dispose d’une alimentation réseau instable, d’équipements de production sensibles ou de pannes fréquentes liées à la tension, un régulateur de tension peut améliorer la fiabilité et réduire les temps d’arrêt.
Si la cause profonde est une chute de tension dans les câbles, une surcharge du transformateur, des harmoniques, un mauvais câblage ou un appareillage de commutation vieillissant, ces problèmes doivent être résolus directement.
Un système de distribution électrique d’usine fiable repose sur une conception appropriée, une sélection correcte des équipements et une fabrication professionnelle.
FAQ
Un stabilisateur de tension est-il la même chose qu’un régulateur de tension ?
Dans de nombreuses applications industrielles, les deux termes sont utilisés de manière presque interchangeable. Le régulateur de tension est le terme technique plus large, tandis que le stabilisateur de tension est couramment utilisé pour les équipements automatiques qui maintiennent la tension stable.
À quoi sert un régulateur de tension dans une usine ?
Il est utilisé pour stabiliser la tension des équipements industriels, des lignes de production, des moteurs, des systèmes de contrôle, des machines CNC et d’autres charges électriques.
Toutes les usines ont-elles besoin d’un régulateur de tension ?
Non. Une usine n’a besoin d’un régulateur de tension que si les fluctuations de tension affectent le fonctionnement des équipements, la fiabilité de la production ou la qualité de l’énergie.
Un régulateur de tension peut-il résoudre une chute de tension dans un câble ?
Cela dépend. Si la chute de tension est causée par une tension d’alimentation instable, un régulateur peut aider. Si elle est causée par des câbles sous-dimensionnés ou trop longs, la conception du câblage doit être corrigée en priorité.
Un régulateur de tension est-il la même chose qu’un UPS ?
Non. Un régulateur de tension stabilise la tension, tandis qu’un UPS (onduleur) fournit une alimentation de secours lors des coupures de courant.
