Un tableau électrique standard convient bien lorsque le système électrique est simple et que les conditions d’installation sont prévisibles. Mais de nombreux projets réels ne sont pas simples. Les sites industriels, les services publics, les data centers, les bâtiments commerciaux et les projets d’infrastructure ont souvent besoin d’équipements conçus autour d’un schéma unifilaire spécifique, d’une philosophie de protection, de l’implantation du local et d’une stratégie de maintenance.
C’est là que le tableau électrique sur mesure devient précieux. Au lieu de contraindre le projet à s’adapter à une gamme catalogue figée, un tableau sur mesure est conçu en fonction des besoins électriques, mécaniques, environnementaux et opérationnels réels du site.
Qu’est-ce qu’un tableau électrique sur mesure ?
Au fond, un tableau électrique sur mesure ne vise pas à rendre l’équipement plus complexe. Il s’agit de supprimer les compromis.
Une gamme standard est conçue pour des applications courantes. Une gamme sur mesure est conçue pour votre application. Elle est construite autour du fonctionnement réel du système électrique, de l’aménagement de l’espace d’installation, de la manière dont l’équipement sera maintenu, et de ce que le projet exige en matière de sécurité, de commande et de documentation.
En pratique, un tableau électrique sur mesure peut inclure :
- des configurations personnalisées des arrivées et départs
- des coupleurs de jeux de barres ou une logique de transfert de source
- une sélection adaptée des disjoncteurs et des relais
- des fonctions spécifiques de comptage, de supervision ou de communication
- des exigences d’enveloppe pour installation intérieure ou extérieure
- une entrée de câbles par le haut ou par le bas
- des dimensions spéciales pour s’adapter à un local électrique
- des dispositions pour une extension future ou un rétrofit
Quand un tableau électrique standard ne suffit pas
Un produit standard peut cesser d’être pratique lorsque une ou plusieurs de ces conditions apparaissent :
- le schéma unifilaire n’est pas une configuration typique
- le niveau de défaut ou les exigences de protection sont plus élevés que d’habitude
- le projet nécessite des interverrouillages, une logique de commande ou une redondance spécifiques
- le local présente des contraintes strictes de largeur, de profondeur ou d’accès
- le site exige un indice IP plus élevé ou une protection environnementale inhabituelle
- le système doit communiquer avec des plateformes BMS, SCADA, PLC ou de gestion de l’énergie
- le cahier des charges impose certains objectifs de documentation, de tests ou de conformité
- les besoins d’extension future doivent être prévus dès le premier jour
Lorsque ces points sont ignorés tôt, le résultat est souvent des reprises sur site, des validations retardées, un cheminement de câbles peu pratique ou une maintenance difficile par la suite.
Que peut-on personnaliser dans une gamme de tableaux électriques ?
Une bonne conception de tableau électrique sur mesure traite généralement cinq domaines.
1. Caractéristiques électriques et architecture du système
Cela inclut la base technique de la gamme : niveau de tension, courant assigné, tenue au court-circuit, fréquence, nombre de départs, configuration des jeux de barres, logique de transfert de source et caractéristiques des charges.
2. Protection, comptage et commande
Chaque projet a une philosophie de protection différente. Certains nécessitent une protection de départ simple. D’autres exigent une coordination plus détaillée des relais, un comptage avancé, des signaux d’état à distance, l’enregistrement d’événements ou l’intégration aux systèmes de commande de l’usine.
3. Implantation mécanique et installation
L’agencement des armoires doit s’adapter au local, et non le contraindre. Cela implique de réfléchir à l’accès avant ou arrière, au sens d’entrée des câbles, aux dégagements de maintenance, à la largeur des panneaux, à l’agencement des compartiments et aux contraintes de transport ou d’installation.
4. Exigences environnementales et d’enveloppe
Les installations intérieures et extérieures se comportent différemment. Il en va de même pour les sites côtiers, les usines poussiéreuses, les locaux humides, les zones à haute température et les emplacements présentant des contraintes d’altitude ou de corrosion. L’enveloppe et la conception interne doivent refléter ces conditions.
5. Maintenabilité et évolutivité
Un tableau électrique sur mesure ne doit pas seulement résoudre le problème d’aujourd’hui. Il doit faciliter la maintenance, les modifications et l’extension futures. Cela peut inclure des emplacements de réserve, des compartiments réservés, une capacité de commande supplémentaire ou une configuration de gamme qui simplifie les extensions ultérieures.
Principaux avantages des tableaux électriques sur mesure
Le principal avantage d’un tableau électrique sur mesure est l’adéquation. Une meilleure adéquation apporte généralement plusieurs bénéfices pratiques en même temps.
Meilleure coordination du système
Lorsque la gamme correspond au schéma unifilaire réel et à la philosophie de protection, le système est plus facile à comprendre, à installer, à tester et à exploiter.
Exploitation et maintenance plus sûres
Une implantation réfléchie peut améliorer l’isolement, l’accès, l’agencement des compartiments et la logique d’exploitation, ce qui rend l’exploitation quotidienne plus sûre et la maintenance plus maîtrisée.

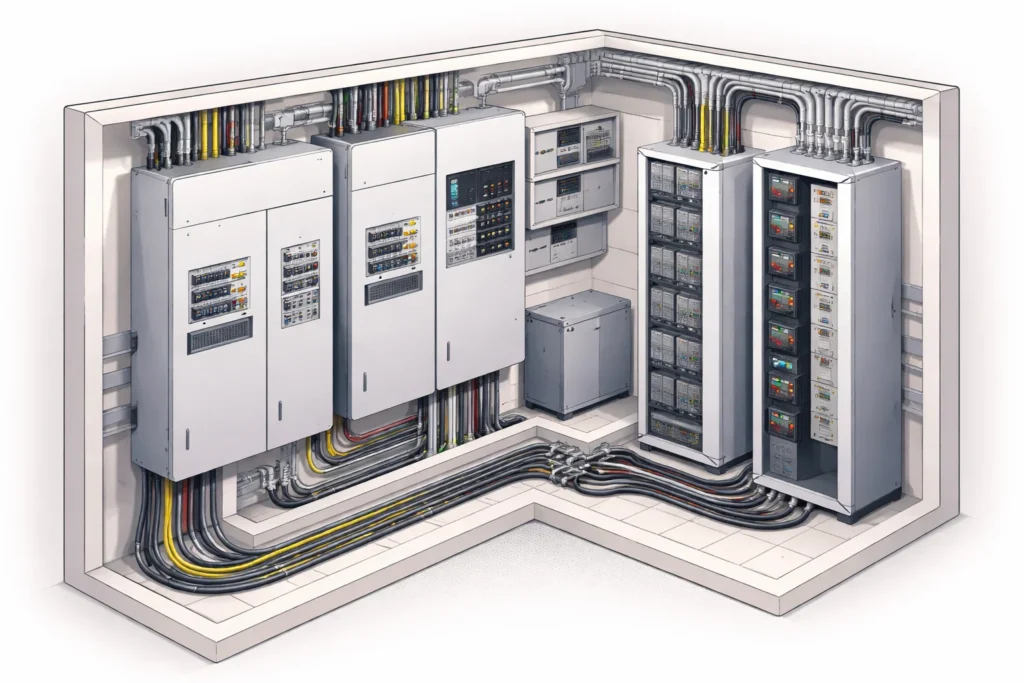

Utilisation plus efficace de l’espace
Les locaux électriques sont rarement spacieux. Des dimensions sur mesure et une planification de l’entrée des câbles peuvent faire une grande différence lorsque l’espace est limité.

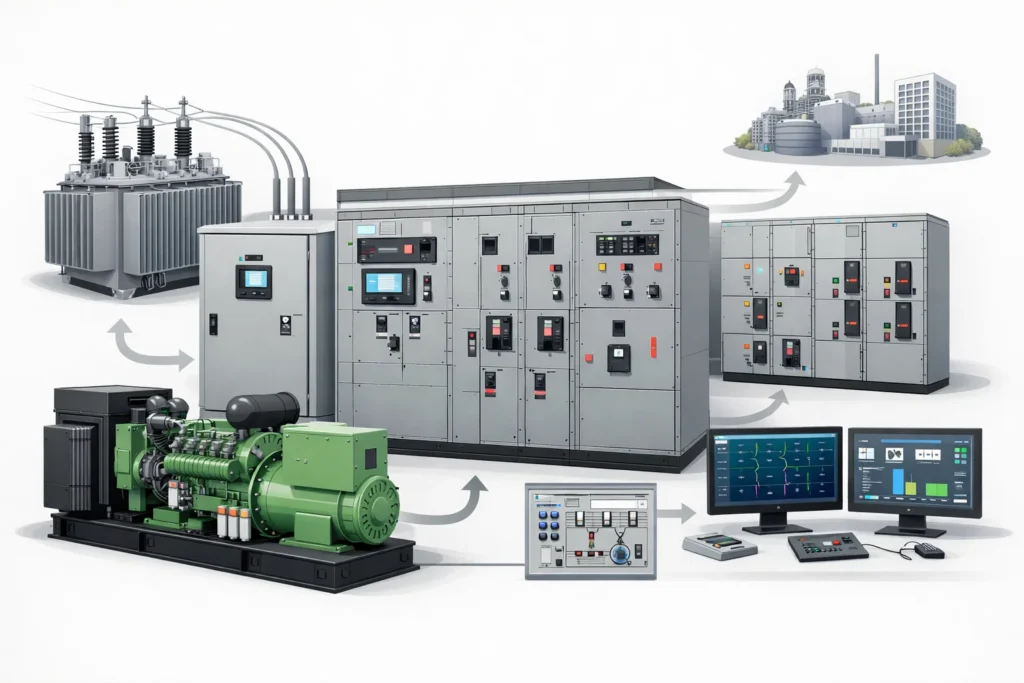

Intégration plus facile avec le reste du projet
Les tableaux électriques sur mesure peuvent être coordonnés dès le départ avec les transformateurs, les systèmes ATS, les MCC, l’alimentation de secours, les systèmes de supervision et les commandes du bâtiment ou de l’usine.
Risque réduit sur le cycle de vie
Le prix initial de l’équipement n’est qu’une partie du coût réel. Une solution sur mesure bien conçue peut réduire les modifications d’installation, les problèmes de mise en service, les difficultés d’interface et les contraintes de rétrofit futures.
Tableaux électriques sur mesure pour applications BT, MT et HT
Les tableaux électriques sur mesure peuvent être utilisés sur des systèmes basse tension, moyenne tension et haute tension, mais l’orientation de la conception varie selon l’application.

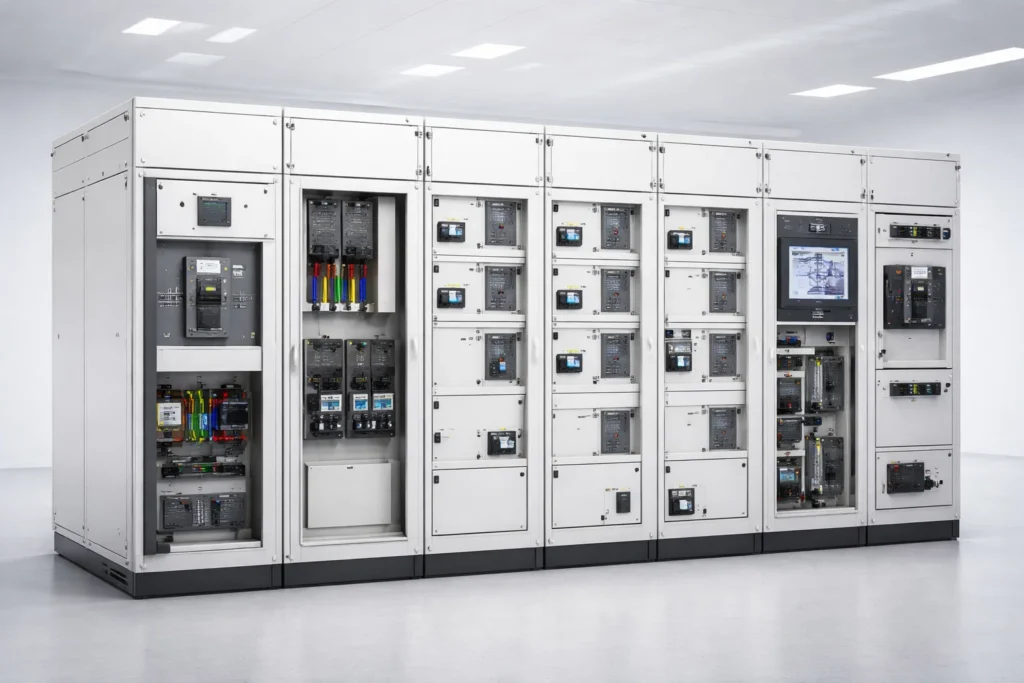

Tableaux électriques sur mesure basse tension
En basse tension, la personnalisation porte souvent sur la topologie de distribution, l’agencement des arrivées et départs, le comptage, l’intégration de la commande, l’agencement des compartiments et l’optimisation de l’espace. Ces projets sont courants dans les bâtiments commerciaux, les usines, les hôpitaux, les data centers et les infrastructures.

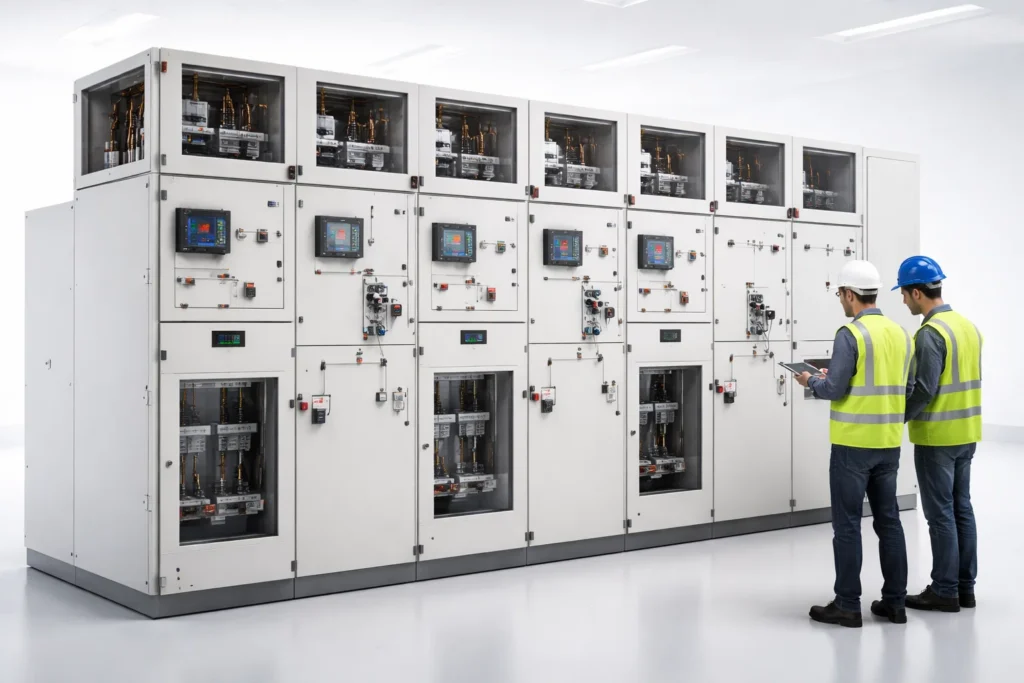

Tableaux électriques sur mesure moyenne tension
En moyenne tension, la conception devient généralement davantage guidée par la protection et l’application. Les schémas de départ, la configuration des disjoncteurs, la logique des relais, la sécurité d’exploitation et l’interface avec le réseau de distribution au sens large deviennent plus importants.

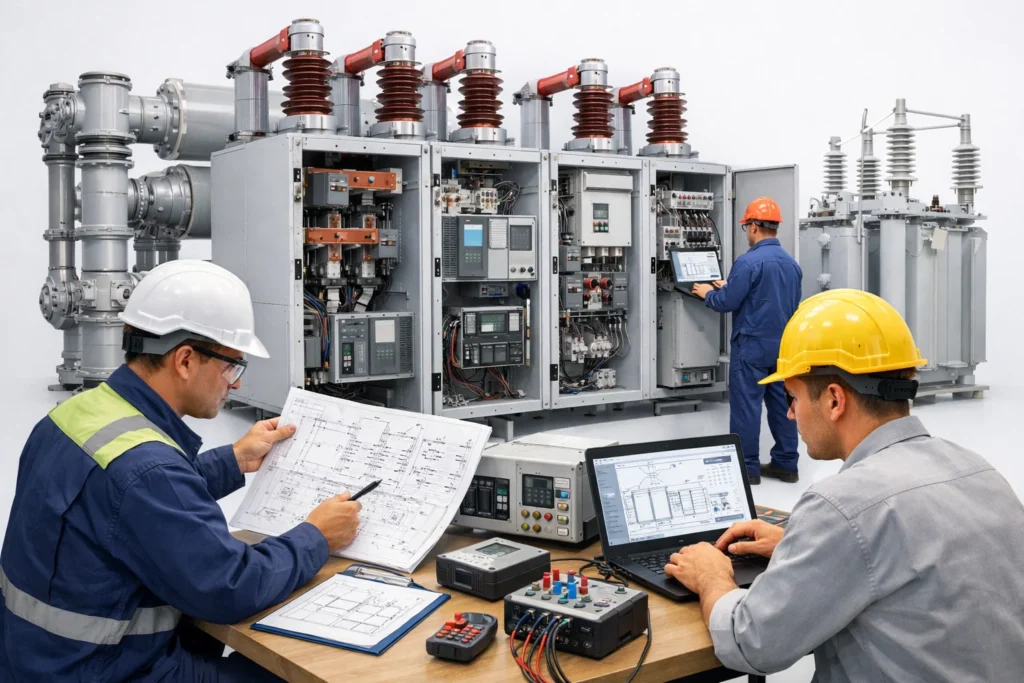

Tableaux électriques sur mesure haute tension
En haute tension, la personnalisation devient encore plus spécifique au projet. Les études système, la logique de protection, les interfaces équipements, les conditions d’installation et les exigences de vérification prennent davantage de poids ; la coordination d’ingénierie en amont est donc encore plus déterminante.
Que préparer avant de demander un devis
La manière la plus rapide de faire avancer un projet de tableau électrique sur mesure est de préparer les bonnes informations dès le départ. Un dossier de demande de devis utile comprend généralement :
- schéma unifilaire
- liste des charges ou liste des moteurs
- tension, courant et fréquence requis
- niveau de court-circuit disponible
- agencement d’arrivée et de départ préféré
- exigences en matière de relais de protection ou de comptage
- exigences de communication
- lieu d’installation et conditions environnementales
- dimensions du local et contraintes d’implantation
- sens d’entrée des câbles
- normes requises ou spécifications du consultant
- plan d’extension, le cas échéant
Plus ces éléments sont clairs, plus l’examen technique est rapide et moins vous aurez besoin de révisions de conception par la suite.
Comment choisir le bon fabricant de tableaux électriques sur mesure
Tous les fournisseurs ne traitent pas le sur-mesure avec le même niveau de profondeur. Pour comparer les options, recherchez une équipe capable de faire plus que chiffrer une gamme catalogue.
Un fabricant de tableaux électriques sur mesure solide doit être en mesure de :
- examiner votre schéma unifilaire et identifier tôt les informations manquantes
- discuter des caractéristiques, des interfaces et des objectifs de conformité en termes d’ingénierie concrets
- recommander une configuration réaliste plutôt que de sur-vendre
- assurer le support pour les tests, la documentation et la coordination de projet
- équilibrer performance, maintenabilité, délais de livraison et coût
- communiquer clairement pendant la conception, la production, les essais en usine et le support après-vente
Le meilleur partenaire est généralement celui qui réduit l’incertitude, et non celui qui promet seulement le chiffre le plus bas au premier devis.
Conclusion
Un tableau électrique sur mesure ne consiste pas à ajouter de la complexité pour elle-même. Il s’agit de construire une gamme qui correspond réellement au projet.
Lorsque le système électrique, les conditions du site, les contraintes d’implantation ou les objectifs de conformité sont importants, une solution de tableau électrique sur mesure peut améliorer la sécurité, la fiabilité, la maintenabilité et la coordination du projet dès le départ.
Si vous planifiez une nouvelle installation, un rétrofit ou une extension, commencez par des données projet claires. Cette étape simple améliore généralement davantage le résultat final que tout ajustement de dernière minute.
FAQ
Qu’est-ce qu’un tableau électrique sur mesure ?
Un tableau électrique sur mesure est un tableau conçu selon les exigences électriques, mécaniques, environnementales et opérationnelles exactes d’un projet, plutôt que selon une configuration standard fixe.
Quand dois-je choisir un tableau électrique sur mesure plutôt qu’un tableau standard ?
Choisissez un tableau électrique sur mesure lorsque le projet présente des configurations de départ non standard, des contraintes d’espace, des charges critiques, des exigences de communication, des contraintes environnementales ou des exigences de conformité détaillées.
Les tableaux électriques sur mesure peuvent-ils être utilisés sur des systèmes basse, moyenne et haute tension ?
Oui. Les tableaux électriques sur mesure peuvent être utilisés sur des systèmes basse, moyenne et haute tension. La différence ne tient pas à la possibilité de personnalisation, mais aux enjeux techniques qui orientent la conception.
Quels documents dois-je envoyer d’abord à un fournisseur ?
Commencez par le schéma unifilaire, la liste des charges, les caractéristiques requises, les conditions d’installation, les contraintes d’implantation et les normes cibles ou les spécifications du consultant.
Un tableau électrique sur mesure coûte-t-il toujours plus cher ?
Pas nécessairement. Le prix initial de l’équipement peut différer de celui d’une gamme standard, mais la meilleure comparaison est la valeur totale du projet. Une solution sur mesure bien adaptée peut réduire les reprises, les retards, les problèmes d’interface et les coûts de modification futurs.
