Quando engenheiros, empreiteiros EPC e proprietários de instalações comparam aparelhagens de média tensão, surge uma questão logo no início do processo de seleção: aparelhagem metal-clad vs metal-enclosed — qual é a mais adequada para o projeto?
Ambas são utilizadas em sistemas de distribuição de média tensão. Ambas utilizam invólucros metálicos. Ambas podem proporcionar uma distribuição de energia segura e fiável quando devidamente especificadas. No entanto, não são iguais em termos de estrutura, facilidade de manutenção, requisitos de espaço ou aplicação típica.
Em termos práticos de projeto, a aparelhagem metal-clad é geralmente preferida quando o sistema exige uma separação de compartimentos mais robusta, disjuntores extraíveis e um acesso mais fácil para manutenção. A aparelhagem metal-enclosed é frequentemente preferida quando o projeto valoriza uma disposição compacta, uma configuração mais simples e uma solução de média tensão mais económica.

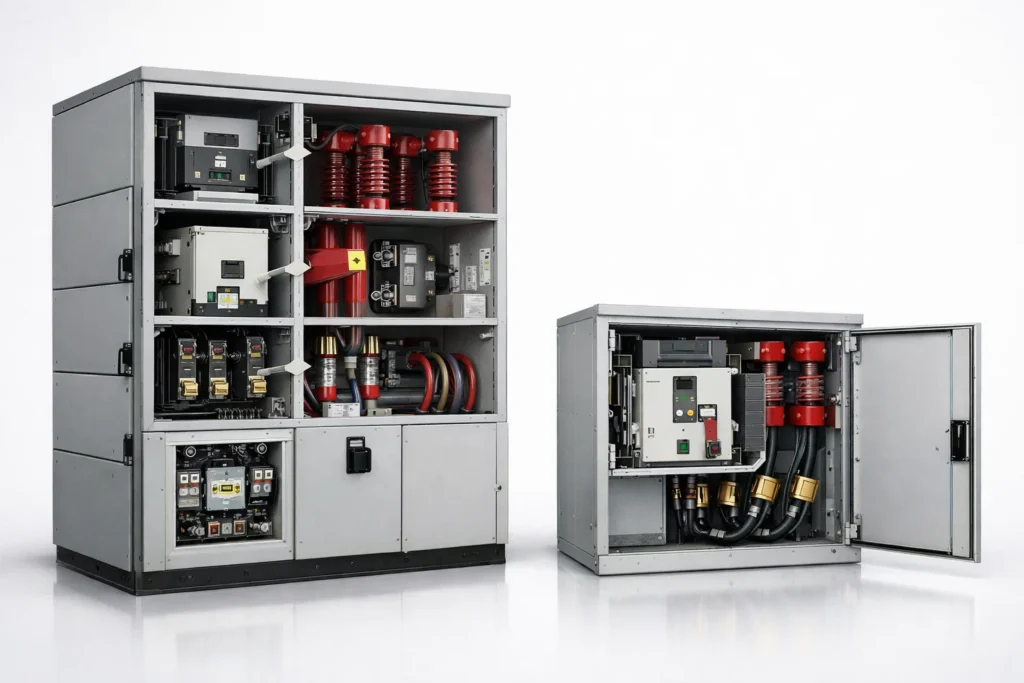

Aparelhagem Metal-Clad vs Metal-Enclosed: Principais Diferenças
| Aspeto | Aparelhagem Metal-Clad | Aparelhagem Metal-Enclosed |
|---|---|---|
| Conceito básico | Uma forma de aparelhagem de MT mais compartimentada e orientada para a manutenção | Uma categoria mais ampla de aparelhagem de MT, frequentemente utilizada na prática para conjuntos mais compactos e simples |
| Estrutura interna | Compartimentos funcionais separados para barramento, disjuntor, cabos e secções de controlo | Disposição interna geralmente mais simples com menos segregação |
| Dispositivo de manobra | Utiliza habitualmente disjuntores de vácuo extraíveis | Utiliza habitualmente interruptores de corte em carga, combinações interruptor-fusível ou disposições de manobra mais simples |
| Acesso para manutenção | Mais adequada para trabalhos de inspeção, assistência e substituição | Geralmente menos conveniente para manutenção frequente |
| Segurança durante a manutenção | Separação de compartimentos mais robusta e limites de isolamento mais claros | Pode continuar a ser segura e fiável, mas oferece geralmente menos separação do que os designs metal-clad |
| Pegada (espaço ocupado) | Estrutura de painel geralmente maior e mais profunda | Geralmente mais compacta e economizadora de espaço |
| Custo inicial | Geralmente mais elevado | Geralmente mais económica |
| Valor do ciclo de vida | Frequentemente melhor onde o tempo de atividade, a facilidade de assistência e a manutenção futura são importantes | Frequentemente melhor onde a disposição compacta e o controlo orçamental são as principais prioridades |
| Aplicações típicas | Instalações industriais, subestações, serviços públicos, infraestruturas críticas | Subestações compactas, edifícios comerciais, saídas de transformadores, distribuição secundária |
| Melhor escolha quando | O projeto necessita de maior segregação, disjuntores extraíveis e manutenção mais fácil | O projeto necessita de um design compacto, configuração mais simples e distribuição de MT económica |
O que é a aparelhagem metal-enclosed?
Na terminologia formal de aparelhagens, a aparelhagem metal-enclosed é a categoria mais ampla e a aparelhagem metal-clad é um subconjunto da aparelhagem metal-enclosed. O termo aparelhagem metal-enclosed abrange conjuntos com invólucro metálico utilizados para manobra, proteção, controlo e isolamento em sistemas de média tensão. A norma IEC 62271-200 aplica-se a aparelhagens de manobra e comando de corrente alternada com invólucro metálico acima de 1 kV e até 52 kV, que é a principal estrutura IEC por trás de muitos produtos de aparelhagem de MT utilizados internacionalmente.
No entanto, na linguagem quotidiana dos projetos, os compradores utilizam frequentemente “aparelhagem metal-enclosed” num sentido mais restrito para descrever um conjunto de MT mais compacto que não utiliza a abordagem completa de construção metal-clad. Esse significado comercial mais restrito é geralmente aquele a que as pessoas se referem quando comparam aparelhagens metal-clad e metal-enclosed.
O que é a aparelhagem metal-clad?
A aparelhagem metal-clad é um tipo de aparelhagem de média tensão com uma estrutura mais específica. É tipicamente construída com uma separação funcional clara entre os compartimentos principais, tais como o compartimento do barramento, o compartimento do disjuntor, o compartimento dos cabos e o compartimento de controlo de baixa tensão.
Um design metal-clad está normalmente associado a:
- dispositivos de manobra extraíveis
- divisórias metálicas ligadas à terra entre as principais secções funcionais
- maior separação de compartimentos
- isolamento mais seguro durante a manutenção
- melhor adequação para sistemas críticos de distribuição de MT em interiores

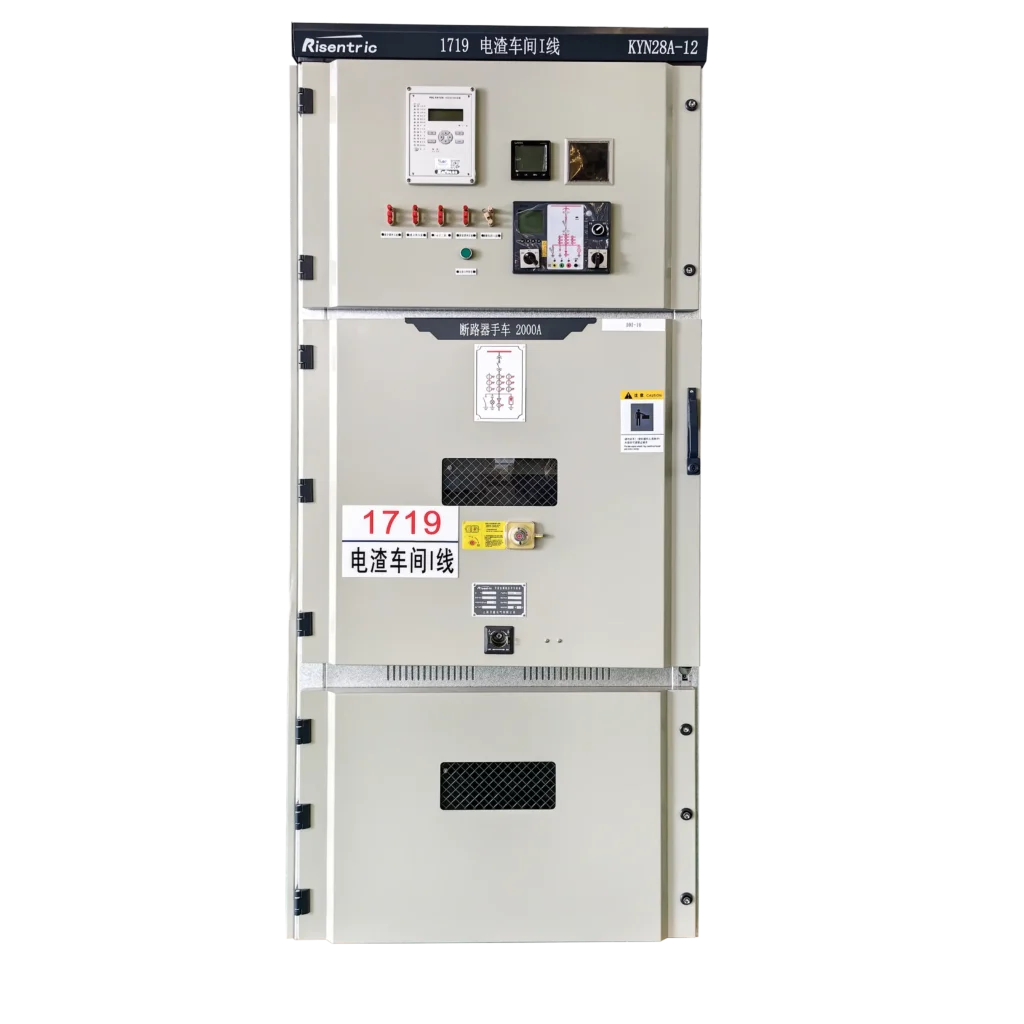

Por exemplo: O KYN28A-12 da Risentric é um sistema de aparelhagem blindada extraível de corrente alternada com invólucro metálico com um design compartimentado e modular, um disjuntor de vácuo extraível e conformidade com a norma IEC 62271-200.
Aparelhagem metal-clad vs metal-enclosed: a diferença fundamental
A forma mais simples de compreender a diferença é esta:
- a aparelhagem metal-clad é uma forma de aparelhagem de média tensão com invólucro metálico mais rigorosamente definida e mais compartimentada.
- a aparelhagem metal-enclosed, no sentido comercial mais restrito, é geralmente mais compacta e simples, mas com menos separação e, habitualmente, menor conveniência de manutenção.
Diferenças estruturais

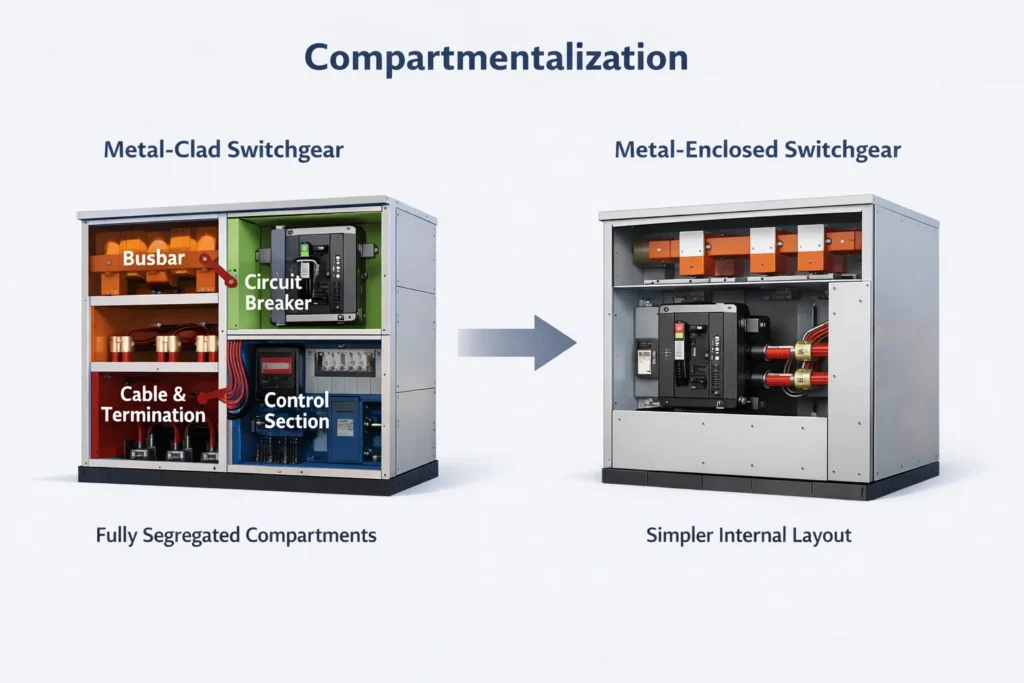

1. Compartimentação
A aparelhagem metal-clad é construída em torno de compartimentos funcionais separados. O barramento principal, o disjuntor, a terminação de cabos e as secções de controlo de baixa tensão estão fisicamente divididos, o que melhora a segregação operacional e ajuda a reduzir o risco na manutenção.
A aparelhagem metal-enclosed tem frequentemente uma disposição mais compacta. Pode continuar a oferecer uma proteção e um desempenho de manobra fiáveis, mas a estrutura interna é geralmente mais simples e pode não seguir o mesmo grau de separação de compartimentos que uma linha metal-clad.

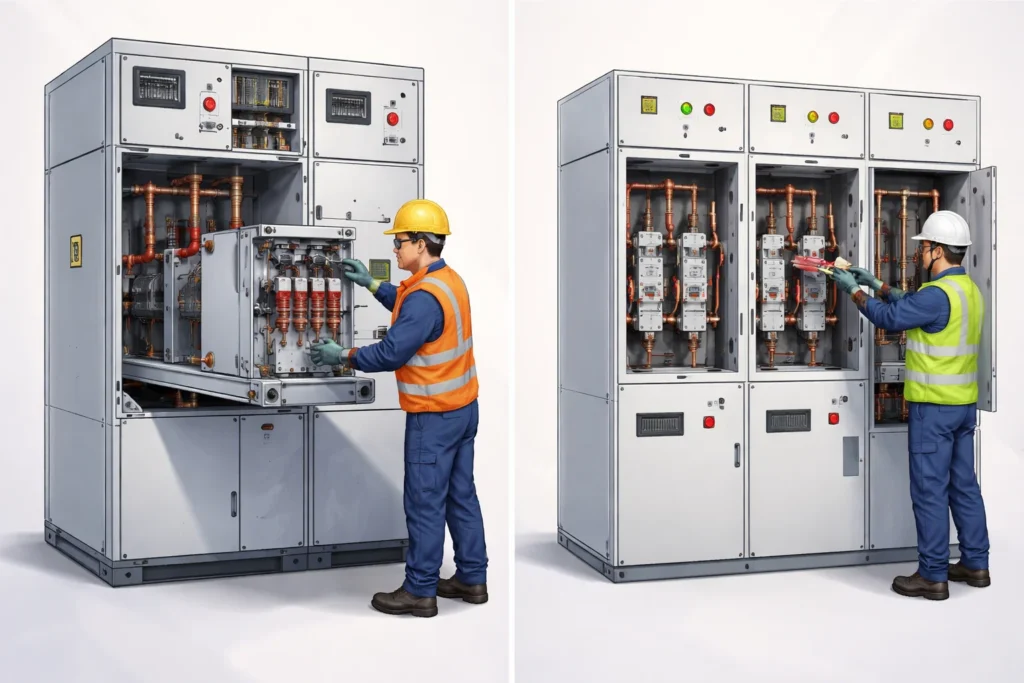

2. Tipo de dispositivo de manobra
A aparelhagem metal-clad utiliza habitualmente disjuntores de vácuo extraíveis. Isto torna-a muito adequada para instalações industriais, subestações e outras instalações onde a inspeção, substituição ou o acesso para manutenção do disjuntor são importantes.
Como exemplo, o KYN28A-12 da Risentric enquadra-se neste padrão. Possui um disjuntor de vácuo extraível montado num mecanismo de carro e destaca-se pela segurança na inserção, extração, isolamento e manutenção sem perturbar as saídas adjacentes.
A aparelhagem metal-enclosed utiliza frequentemente interruptores de corte em carga, combinações interruptor-fusível ou disposições de manobra mais simples, dependendo do regime da rede e da aplicação.

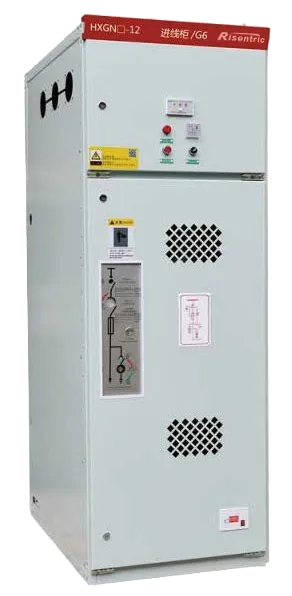

O HXGN-12F da Risentric é um bom exemplo desta via mais compacta. Trata-se de uma aparelhagem de manobra e comando de corrente alternada com invólucro metálico, construída de acordo com as normas IEC 62271-200, IEC 60265-1 e IEC 62271-105, com uma tensão operacional nominal de 12 kV e opções de corrente nominal de 630/125 A.
3. Segurança na manutenção e facilidade de assistência
A aparelhagem metal-clad é geralmente escolhida quando o rigor na manutenção é importante. Os disjuntores extraíveis, a separação funcional e os limites de acesso mais claros tornam-na mais adequada para sistemas que requerem assistência de rotina, isolamento e trabalhos de substituição futuros.
Esta é uma das razões mais fortes pelas quais os compradores escolhem estruturas metal-clad para projetos de MT de regime mais exigente. Como o KYN28A-12 da Risentric enfatiza: design compartimentado, arquitetura extraível, encravamento e manutenção com acesso frontal, tudo isto apoia este posicionamento de maior facilidade de assistência.
A aparelhagem metal-enclosed pode continuar a ser segura e fiável, mas é mais frequentemente selecionada para funções de distribuição compacta, onde o projeto valoriza mais uma disposição simples e uma menor pegada do que uma conveniência de manutenção avançada.
4. Pegada e espaço de instalação
A aparelhagem metal-enclosed é frequentemente a melhor escolha quando o espaço de instalação disponível é limitado. Subestações compactas, salas de energia comerciais e aplicações de distribuição secundária beneficiam frequentemente de uma configuração mais eficiente em termos de espaço.
A aparelhagem metal-clad requer geralmente mais profundidade de painel, mais separação estrutural e uma disposição interna mais elaborada. Esse espaço extra é frequentemente justificado quando o projeto prioriza uma maior segregação, uma manutenção mais fácil e uma arquitetura operacional mais robusta.
5. Custo e valor do ciclo de vida
Em muitos casos, a aparelhagem metal-enclosed é a escolha mais económica na fase de compra inicial. Pode ser uma solução prática para distribuição em anel (ring main), saídas de transformadores, subestações compactas e redes de MT secundárias.
A aparelhagem metal-clad é geralmente uma solução de especificação mais elevada. O custo inicial é frequentemente mais alto, mas o valor do ciclo de vida pode ser melhor quando o tempo de inatividade é dispendioso, a frequência de manutenção é elevada ou a flexibilidade de assistência futura é importante.
Portanto, a melhor opção não é a mais barata nem a mais avançada isoladamente. É aquela que se ajusta às prioridades técnicas e operacionais reais do projeto.
Qual é a melhor para o seu projeto?
Não existe um vencedor universal. A escolha certa depende da aplicação.
| Prioridade do projeto | Mais adequado |
|---|---|
| Maior segregação de segurança | Aparelhagem metal-clad |
| Design com disjuntor extraível | Aparelhagem metal-clad |
| Manutenção frequente ou substituição futura | Aparelhagem metal-clad |
| Espaço de instalação limitado | Aparelhagem metal-enclosed |
| Distribuição secundária compacta | Aparelhagem metal-enclosed |
| Solução de MT mais económica | Aparelhagem metal-enclosed |

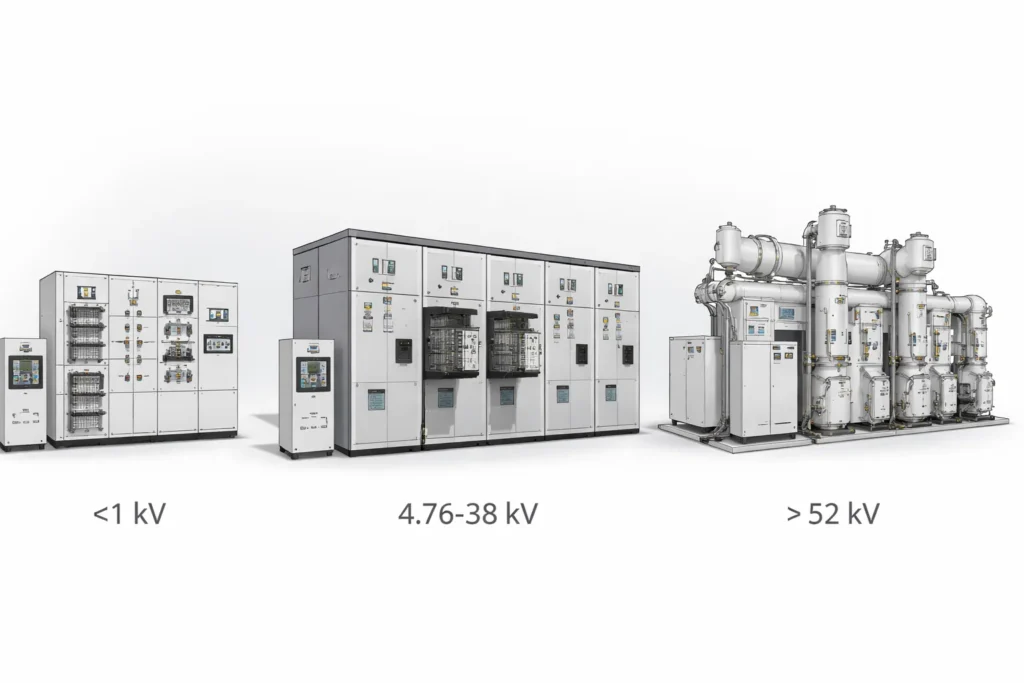

O termo “Metal-Clad” é utilizado apenas para Média Tensão?
Na prática, a aparelhagem metal-clad é utilizada principalmente como uma classificação de média tensão. A norma IEEE para aparelhagem metal-clad abrange aparelhagens de média tensão com disjuntores extraíveis de acionamento elétrico, e a gama de tensão máxima nominal indicada na pré-visualização da norma é de 4,76 kV a 38 kV.
Para equipamentos de baixa tensão, a terminologia habitual é diferente. A norma IEC 61439 utiliza o termo conjuntos de aparelhagem de manobra e comando de baixa tensão e refere especificamente que, em todo o documento, o termo conjunto é utilizado para aparelhagens de manobra e comando de baixa tensão. Por outras palavras, para produtos de BT, a terminologia normal é conjunto de aparelhagem de BT, quadro de BT, MCC ou painel, e não “aparelhagem metal-clad”.
Para equipamentos de alta tensão acima de 52 kV, a linguagem de classificação comum também é diferente. A norma IEC 62271-203 utiliza o termo aparelhagem de corrente alternada com invólucro metálico isolada a gás para tensões nominais acima de 52 kV, o que reflete a terminologia habitual de AT em torno de GIS, AIS e outros tipos de aparelhagem de alta tensão, em vez do rótulo “metal-clad” de média tensão.
Conclusão
A diferença entre a aparelhagem metal-clad e a metal-enclosed não é apenas uma questão de nome. Afeta a arquitetura de segurança, o método de manutenção, a pegada, o custo e a adequação ao projeto.
Se o seu projeto necessita de disjuntores extraíveis, uma separação de compartimentos mais robusta e uma maior facilidade de assistência, a aparelhagem metal-clad é geralmente a melhor escolha. Se o seu projeto valoriza uma disposição compacta e uma distribuição de média tensão económica, a aparelhagem metal-enclosed pode ser a solução mais prática.
Para muitos compradores, o melhor processo não é perguntar qual o tipo “melhor” em geral, mas sim qual o tipo melhor para o design real da rede, classe de tensão, corrente nominal, esquema de proteção, estratégia de manutenção e espaço de instalação.
Se estiver a comparar um projeto de média tensão de 12 kV agora, a estrutura de produtos atual da Risentric já lhe oferece ambos os caminhos: KYN28A-12 para uma solução extraível mais compartimentada, e HXGN-12F para uma opção metal-enclosed mais compacta.
Perguntas Frequentes
A aparelhagem metal-clad é um tipo de aparelhagem metal-enclosed?
Sim. Na terminologia formal, a aparelhagem metal-clad é um subconjunto da aparelhagem metal-enclosed. No entanto, na linguagem quotidiana dos projetos, os compradores utilizam frequentemente “metal-enclosed” num sentido mais restrito para descrever conjuntos de MT não metal-clad mais compactos.
A aparelhagem metal-clad é mais segura do que a aparelhagem metal-enclosed?
Em muitas aplicações, a aparelhagem metal-clad oferece uma separação de compartimentos mais robusta e características de segurança orientadas para a manutenção, tais como obturadores e disjuntores extraíveis. Mas a resposta correta depende do design exato, da norma e do regime de aplicação.
Qual é a mais compacta?
A aparelhagem metal-enclosed é geralmente mais compacta.
Qual é a melhor para instalações industriais?
Para sistemas de distribuição industrial de maior criticidade, a aparelhagem metal-clad é frequentemente preferida devido à compartimentação, ao design do disjuntor extraível e à facilidade de manutenção. Tanto a Eaton como a Schneider descrevem o equipamento metal-clad dessa forma mais segregada e orientada para a extração.
