Nota: este artigo tem uma orientação académica e destina-se a leitores que pretendem uma explicação técnica mais aprofundada.
Nível: Intermédio
Para uma análise mais aprofundada de RMS vs Pico, consulte Parte II: RMS vs Pico na Corrente de Curto-Circuito.

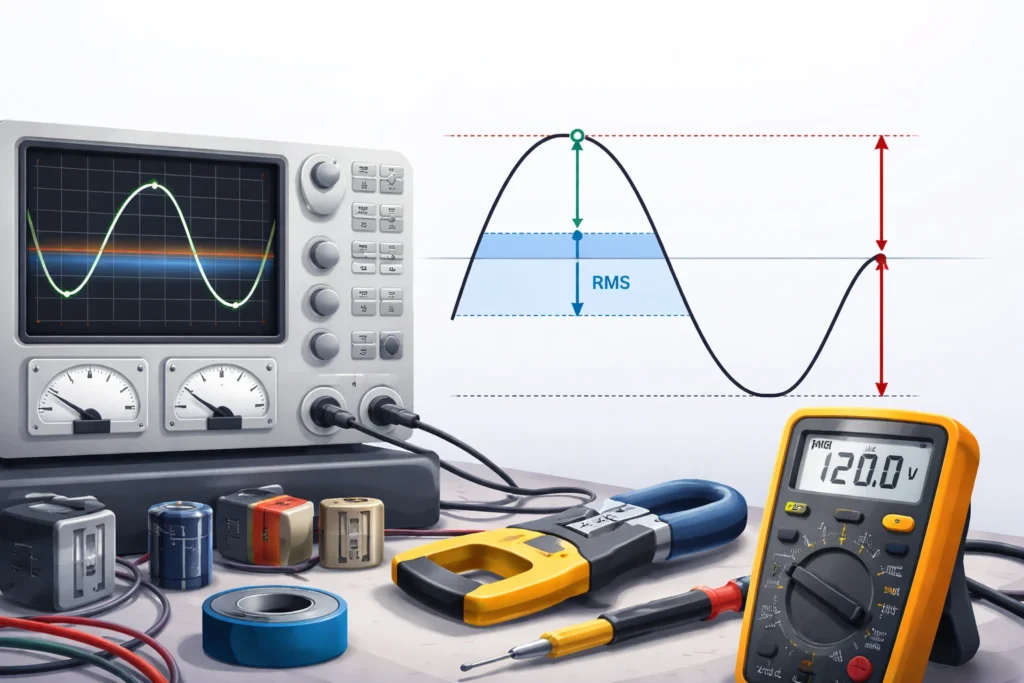

Quando os engenheiros falam de tensão ou corrente em CA, dois valores surgem repetidamente: RMS vs pico. Estão relacionados, mas não são intercambiáveis.
O pico indica o valor instantâneo mais elevado que uma forma de onda atinge. O RMS indica o valor eficaz dessa forma de onda, ou seja, o valor em CA que produz o mesmo efeito de aquecimento numa carga resistiva que um valor equivalente em CC. Para uma onda sinusoidal pura, a relação é simples:
- Pico = RMS × 1,414
- RMS = Pico × 0,707
- Pico a pico = 2 × Pico
É por isso que uma alimentação padrão de 120 V CA atinge, na realidade, cerca de 170 V de pico, e uma alimentação de 230 V CA atinge cerca de 325 V de pico.
O que significa pico?
O valor de pico é a tensão ou corrente instantânea máxima atingida durante um ciclo. Se observar uma onda sinusoidal num osciloscópio, o pico é o topo da crista.
O pico é importante porque o equipamento não sente apenas a “sensação média” de uma forma de onda. Os componentes também veem o esforço instantâneo máximo. Isso afeta a coordenação de isolamento, os limites dos semicondutores, a tolerância a sobretensões, e o comportamento em falhas de curta duração ou em transientes. Em suma, o pico é muitas vezes o valor que indica se algo sobrevive ao pior momento.

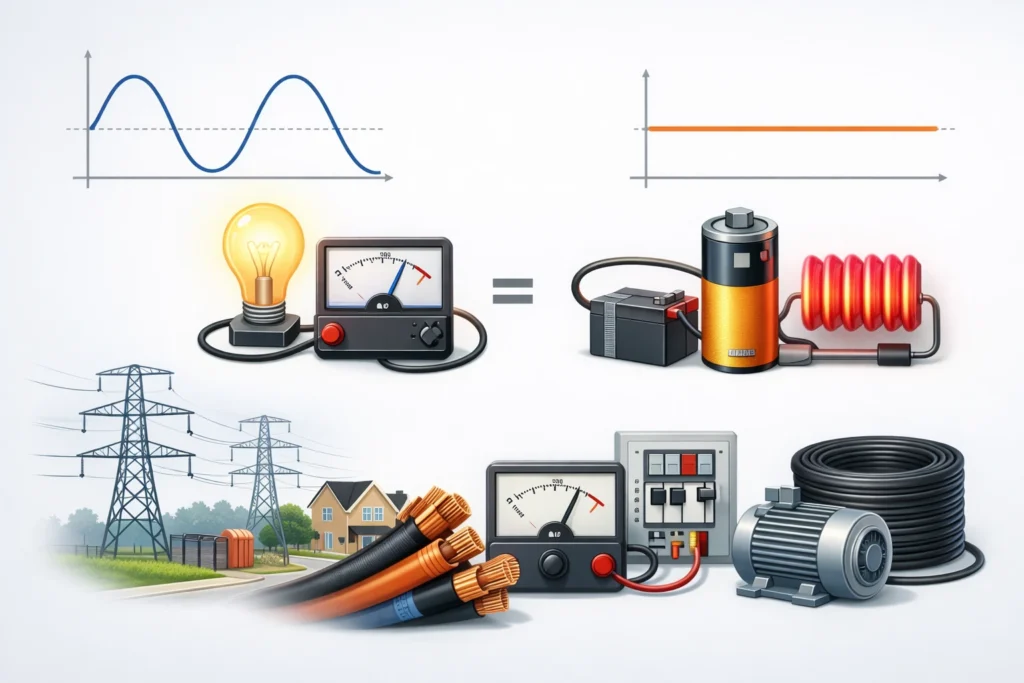

O que significa RMS?
RMS significa root mean square. Na engenharia eletrotécnica prática, é o valor eficaz utilizado para as classificações normais em CA, porque reflete o valor equivalente em CC para potência e aquecimento numa carga resistiva.
É por isso que as tensões da rede, as discussões sobre carregamento de cabos e muitas classificações de corrente são expressas em RMS.
RMS vs pico: a comparação mais simples
Eis a forma mais simples de pensar em RMS vs pico:
- RMS = o valor eficaz de funcionamento
- Pico = o valor instantâneo mais elevado
- Pico a pico = a variação total do pico positivo ao pico negativo
Para uma onda sinusoidal pura:
- Vrms = Vpico / √2
- Vpico = 1,414 × Vrms (Nota: √2≈1,414)
- Vpp = 2 × Vpico ≈ 2,828 × Vrms
Assim, se alguém disser que uma alimentação é 230 V CA, isso não significa que a forma de onda atinge 230 V no topo. Significa que a alimentação é 230 Vrms. A crista real é mais elevada.
Porque é que os sistemas de CA são classificados em RMS
Os sistemas de CA são normalmente especificados em RMS porque o RMS é o valor mais útil para o funcionamento normal. Está diretamente relacionado com cálculos de potência, aquecimento dos condutores e o comportamento quotidiano das cargas.
Por exemplo, uma onda sinusoidal de 120 Vrms produz o mesmo efeito de aquecimento numa resistência que 120 V CC. É por isso que o RMS é a referência padrão para a maioria das discussões sobre tensão e corrente nominais. Quando dimensiona cabos, discute a corrente de carga ou fala da tensão de alimentação padrão, o RMS é, normalmente, o valor a que se refere.
Porque é que o pico continua a ser importante em aparelhagem de manobra e quadros
Embora o RMS seja a linguagem de classificação normal para muitas aplicações, o pico continua a ser muito importante na aparelhagem de manobra e no projeto de quadros.
Os dados de montagem orientados para IEC distinguem claramente estas exigências. Na visão geral da IEC 61439 da ABB, as exigências contínuas e de curta duração são expressas com classificações baseadas em RMS, como In e Icw, enquanto a corrente de pico suportável em curto-circuito do conjunto é expressa separadamente como Ipk. O mesmo enquadramento também distingue Uimp, a tensão suportável a impulso utilizada para a capacidade de sobretensão transitória. Essa distinção é importante: o RMS ajuda a descrever a exigência térmica/elétrica contínua ou definida no tempo, enquanto o pico ajuda a descrever o esforço mecânico e dielétrico instantâneo máximo.
Para compradores e engenheiros, isto significa uma coisa simples: o RMS indica como o equipamento se comporta em regime normal ou numa exigência de duração especificada, enquanto o pico indica quanto esforço instantâneo consegue suportar. Ambos são importantes em projetos reais.
Exemplos práticos
1. Rede elétrica de 120 V CA
Quando as pessoas dizem “120 V CA”, querem dizer 120 Vrms. A forma de onda oscila, na realidade, até cerca de +170 V (≈120×√2) e -170 V nos picos.
2. Rede elétrica de 230 V CA
Usando a mesma relação para onda sinusoidal, 230 Vrms corresponde a cerca de 325 V de pico (≈230×√2) e cerca de 651 V pico a pico (≈325×√2). Esta é uma das razões pelas quais a classificação de tensão dos componentes não pode ser selecionada olhando apenas para o valor RMS impresso na alimentação.
3. Formas de onda distorcidas
Em sistemas modernos com VFDs, conversores comutados, cargas ricas em harmónicos ou correntes em forma de impulsos, a forma de onda pode deixar de ser uma sinusóide limpa. Nesses casos, as suposições simples de onda sinusoidal podem estar erradas, e um medidor true-RMS torna-se muito mais importante. A Fluke refere que medidores de resposta à média podem apresentar erro significativo em formas de onda não sinusoidais.
Erros comuns que os engenheiros devem evitar
Confundir RMS com pico
Este é o erro mais comum. Uma alimentação de 230 V CA não atinge o pico a 230 V.
Confundir pico com pico a pico
O pico é medido de zero até à crista. Pico a pico é a variação total da crista positiva à crista negativa.
Usar 1,414 para todas as formas de onda
O fator 1,414 aplica-se a uma onda sinusoidal pura. Não deve ser usado cegamente para formas de onda distorcidas ou não sinusoidais.
Se a forma de onda puder estar distorcida, um medidor de resposta à média pode induzir em erro. Utilize um instrumento true-RMS quando a forma de onda for incerta ou se souber que é não sinusoidal.
Projetar apenas para RMS
Um conjunto pode cumprir um requisito de corrente RMS contínua e, ainda assim, falhar se forem ignorados o esforço de pico em curto-circuito, a suportabilidade a impulso ou a sobretensão transitória.
Que valor deve utilizar?
Utilize RMS quando estiver a:
- discutir valores nominais de alimentação em CA
- estimar o efeito de aquecimento
- dimensionar cargas e condutores
- comparar classificações de corrente contínua
- analisar a corrente normal de funcionamento
Utilize pico quando estiver a:
- verificar o esforço no isolamento
- analisar limites de tensão de semicondutores ou condensadores
- avaliar margens de transientes ou sobretensões
- considerar o esforço mecânico em curto-circuito
- analisar a capacidade de suportar picos
Utilize pico a pico quando estiver a:
- observar a variação da forma de onda num osciloscópio
- comparar a excursão total de um sinal
- discutir a gama de amplitude de um sinal analógico
Utilize medição true-RMS quando:
- a forma de onda puder estar distorcida
- existirem VFDs, cargas harmónicas ou eletrónica de comutação
- a precisão de medição for importante para além das suposições ideais de onda sinusoidal
Conclusão
RMS e pico não são valores concorrentes. Respondem a diferentes questões de engenharia.
- RMS indica o valor eficaz de funcionamento em CA.
- Pico indica o esforço instantâneo máximo.
- Pico a pico indica a variação total da forma de onda.
No trabalho prático de distribuição de energia, especialmente em quadros, aparelhagem de manobra e sistemas industriais, uma boa engenharia exige, normalmente, compreender os três. Se dimensionar apenas por RMS, pode ignorar esforços transientes ou de curto-circuito. Se olhar apenas para o pico, pode interpretar mal a exigência de funcionamento normal. A abordagem correta é usar o valor certo para a questão de projeto certa.
Perguntas Frequentes
A tensão em CA é normalmente expressa em RMS ou em pico?
Normalmente em RMS. Valores de alimentação padrão como 120 V CA ou 230 V CA são valores RMS, não valores de pico.
Para uma onda sinusoidal, qual é a relação entre RMS e pico?
Para uma onda sinusoidal pura, pico = RMS × 1,414 e RMS = pico × 0,707.
Porque é que o pico é importante se o equipamento é classificado em RMS?
Porque o equipamento continua a estar sujeito ao esforço instantâneo máximo. O pico é importante para o isolamento, para sobretensões transitórias e para a capacidade de suportar picos em curto-circuito.
Quando é que preciso de um medidor true-RMS?
Quando a forma de onda não é uma sinusóide limpa ou quando está a medir sistemas com acionamentos, cargas eletrónicas ou outro equipamento não linear.
O pico é o mesmo que pico a pico?
Não. Pico é de zero até à crista. Pico a pico é da crista positiva à crista negativa.
