Em projetos elétricos internacionais, surgem frequentemente mal-entendidos em torno de termos como MDB, MCC, MNS, RMU, switchboard, panel e cabinet.
Embora estes nomes sejam amplamente utilizados, o seu posicionamento funcional dentro de um sistema de distribuição de energia nem sempre é claramente distinguido, o que pode levar a especificações, orçamentos ou expectativas incorretas.
Este artigo fornece uma classificação sistemática de quadros elétricos de comutação, baseada na função e papel no sistema, seguindo a prática internacional comum (projetos baseados em IEC).
– Para a implementação prática dos tópicos discutidos neste artigo, consulte a página de produtos de quadros de comutação da Risentric:
Produtos de Quadros de Comutação
1. Classificação Funcional de Quadros de Comutação
1.1 Quadros de Distribuição de Energia
(Quadros de Comutação de Distribuição de Energia)
Designações típicas:
- MDB (Main Distribution Board)
- MSB (Main Switchboard)
- Quadro Geral de Baixa Tensão (QGBT)
- Main & Sub Distribution Board
Funções principais:
- Disjuntor principal de entrada (ACB ou MCCB)
- Recolha de barramento e distribuição de energia
- Circuitos de saída para:
- Quadros de subdistribuição
- Sistemas de iluminação
- Tomadas
- Unidades terminais de AVAC
- Medição elétrica (contadores de energia, contadores multifunção)
- Interface com equipamento a montante:
- Transformadores
- Geradores
- Sistemas UPS
Aplicações típicas:
- Edifícios comerciais
- Instalações industriais
- Centros de dados
- Centros comerciais e complexos de uso misto
👉 Estes quadros constituem a espinha dorsal dos sistemas de distribuição de energia de baixa tensão.

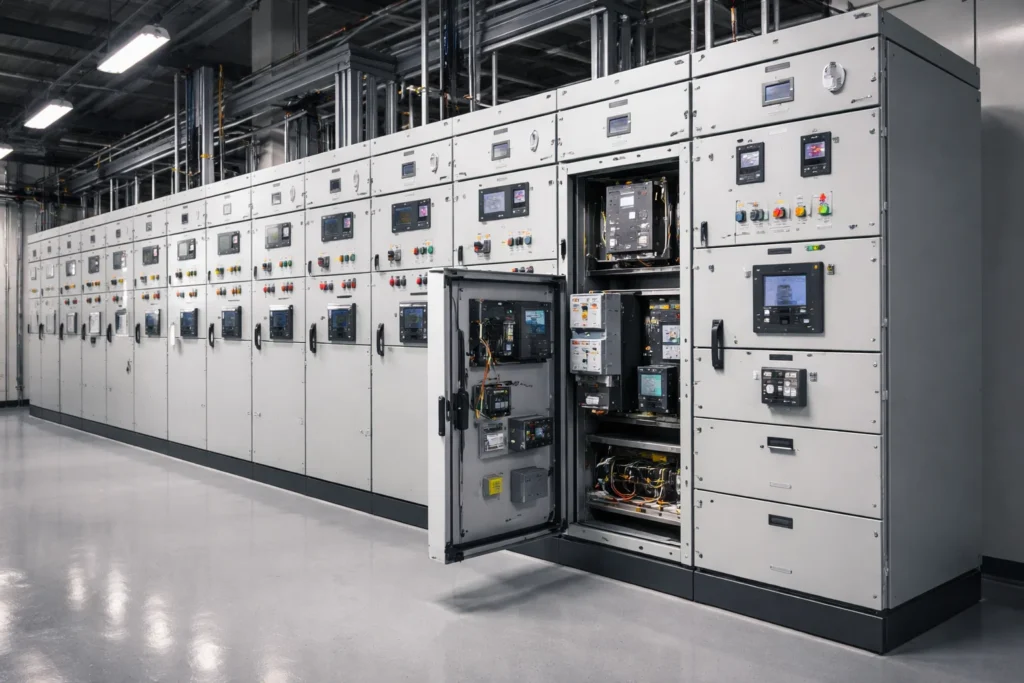

1.2 Quadros de Controlo de Motores
Tipo de quadro típico:
- MCC (Motor Control Center)
Funções principais:
- Controlo centralizado de um grande número de motores:
- Bombas
- Ventiladores
- Compressores
- Transportadores
- Métodos de arranque de motores:
- Arranque direto (DOL)
- Estrela-triângulo
- Arrancador suave
- Variador de Frequência (VFD)
- Proteção de motores:
- Sobrecarga
- Perda de fase
- Rotor bloqueado
- Unidades tipo gaveta ou plug-in são comummente utilizadas para:
- Reduzir o tempo de inatividade
- Permitir manutenção e substituição rápidas
Aplicações típicas:
- Fábricas químicas
- Fábricas farmacêuticas
- Mineração
- Estações de tratamento de água
- Linhas de produção industrial
👉 Os painéis MCC são quadros orientados por função, otimizados para sistemas intensivos em motores.

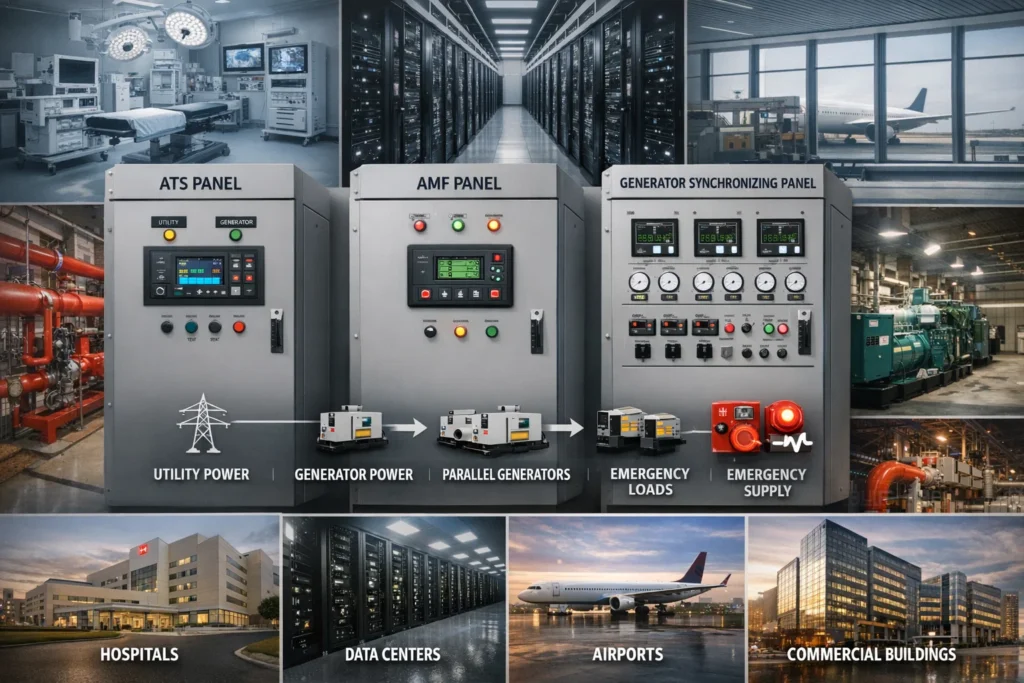

1.3 Sistemas de Transferência de Energia e Energia de Emergência
(ATS / AMF / Painéis de Sincronização de Geradores)
Tipos de quadros típicos:
- Painel ATS (Comutador de Transferência Automática)
- Painel AMF (Automatic Mains Failure)
- Painel de Sincronização de Geradores
Funções principais:
- Comutação automática entre:
- Energia da rede
- Energia do gerador
- Funcionamento em paralelo de múltiplos geradores
- Partilha de carga e controlo de sincronização
- Estratégias de alimentação de emergência:
- Sistemas de proteção contra incêndios
- Priorização de cargas críticas
Aplicações típicas:
- Hospitais
- Centros de dados
- Aeroportos
- Edifícios comerciais com requisitos de energia de reserva
👉 Nos mercados internacionais, esta categoria gera frequentemente um elevado número de consultas, especialmente para projetos EPC.

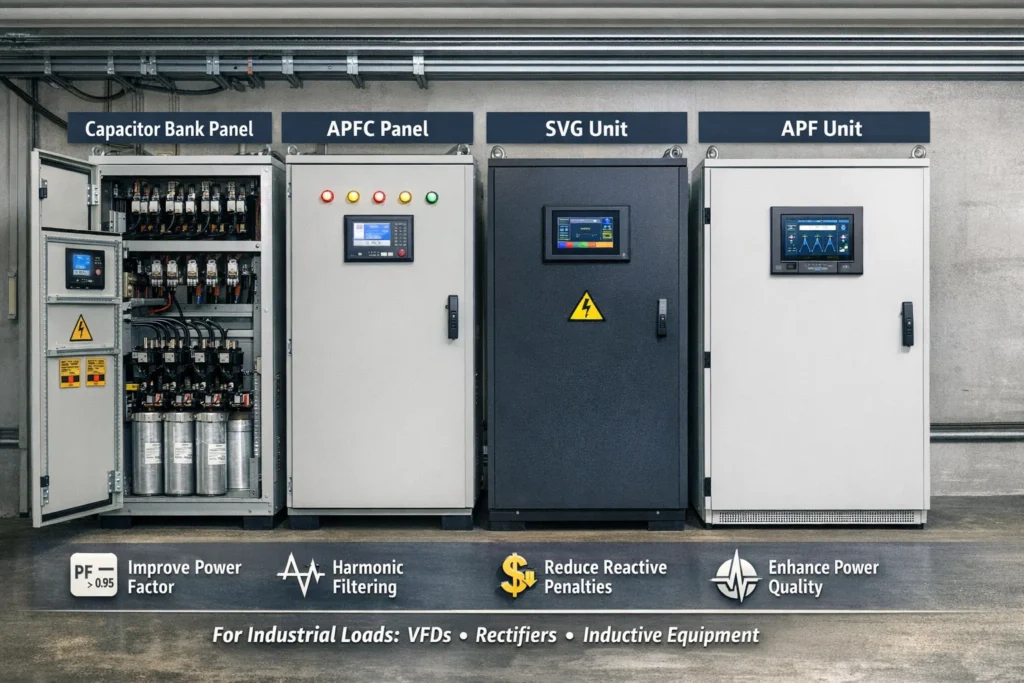

1.4 Quadros de Compensação de Energia Reativa e Qualidade de Energia
(PFC / APFC / Mitigação de Harmónicas)
Tipos de quadros típicos:
- Painéis de Baterias de Condensadores
- Painéis APFC (Automatic Power Factor Correction)
- SVG (Static Var Generator)
- APF (Active Power Filter)
Funções principais:
- Melhorar o fator de potência
- Reduzir penalizações da rede causadas por energia reativa
- Suprimir harmónicas geradas por cargas não lineares
- Melhorar a estabilidade de tensão e a qualidade de energia
Aplicações típicas:
- Instalações industriais com:
- VFDs
- Retificadores
- Grandes cargas indutivas
👉 Estes quadros são frequentemente complementos a sistemas de distribuição de BT existentes, mas são críticos para conformidade e redução de custos operacionais.
1.5 Quadros de Comutação de Aplicação Especial
Além das categorias padrão, muitos quadros de comutação são concebidos para aplicações específicas, tais como:
- Controlo de iluminação e distribuição inteligente
(BMS, iluminação zonada, sistemas DALI, KNX) - Quadros de distribuição e bypass de UPS
(centros de dados, hospitais) - Quadros de controlo de processos
(painéis de controlo PLC, Painéis de Controlo Local – LCP) - Sistemas DC e quadros de baterias
(subestações, sistemas de telecomunicações, centrais elétricas)
Estes quadros são tipicamente orientados por aplicação em vez de corrente.

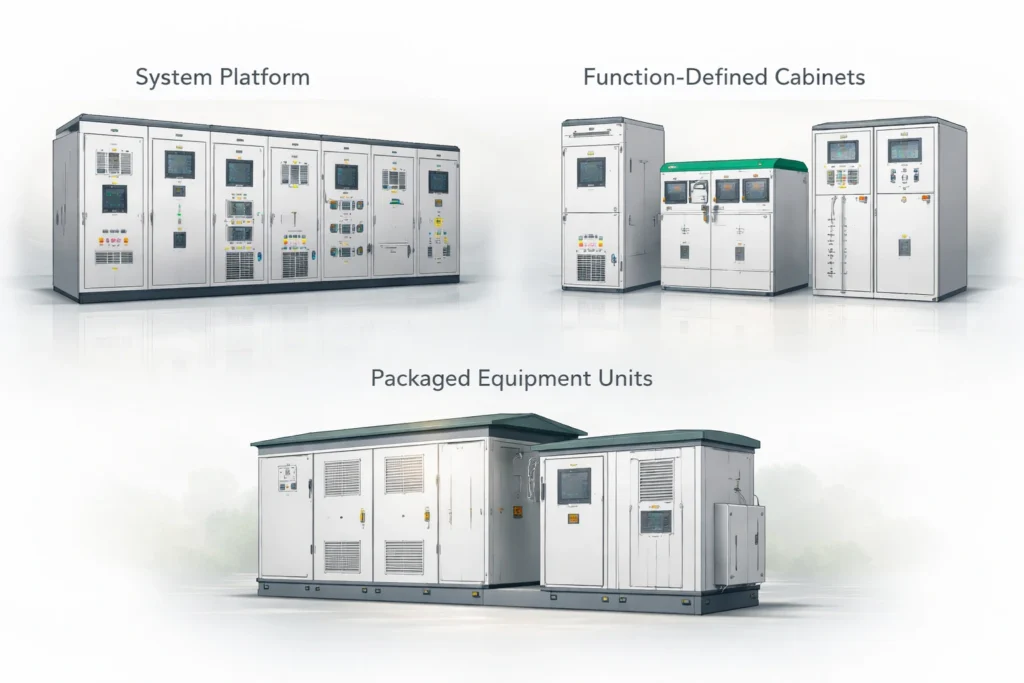

2. Posicionamento no Sistema de Quadros de Comutação
Além da classificação funcional, os quadros de comutação também podem ser compreendidos pelo seu posicionamento ao nível do sistema.
2.1 Plataforma de Sistema
(Plataforma de Sistema de Baixa Tensão / Sistema de Quadros de Comutação)
Definição:
Uma plataforma de sistema fornece uma estrutura funcional e estrutural normalizada — incluindo design de invólucro, sistemas de barramentos, unidades funcionais, formas de separação e regras — sobre a qual vários quadros podem ser configurados.
Características principais:
- Flexível em aplicação:
- MDB
- MCC
- PCC
- Controlo + distribuição híbrida
- Ênfase em:
- Modularidade
- Repetibilidade
- Normalização
- Consistência do sistema
- Representa uma família de produtos, não um único quadro

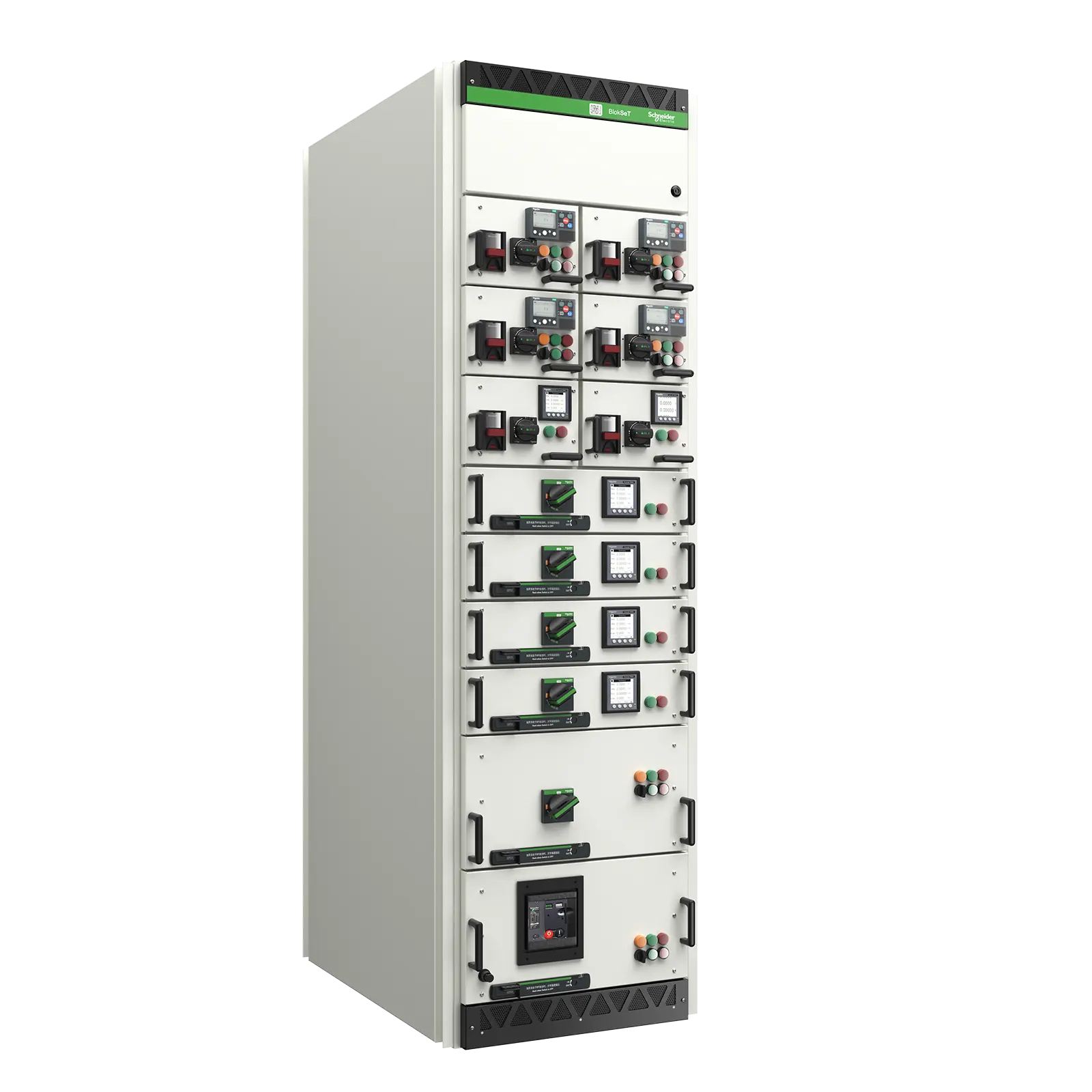

Exemplos típicos:
Descrição externa recomendada:
“Quadro de baixa tensão (MDB / MCC / PCC) baseado em Blokset”
2.2 Quadros Definidos por Função
(Quadros de Comutação de Aplicação Específica)
Definição:
Estes quadros têm limites funcionais claramente definidos, onde a estrutura e a configuração do circuito limitam inerentemente a sua aplicação.
Características principais:
- Tipos de circuito fixos:
- Entrada
- Saída
- Acoplador de barramento
- Proteção de transformador
- Disposição de compartimentos fixa e forma de dispositivo primário
- Configurável dentro de limites, mas não adequado para reatribuição funcional
Exemplos típicos:
- KYN28: Quadro de MT extraível com blindagem metálica
- HXGN□-12F: Ring Main Unit (RMU) / Quadro de Comutação de Corte em Carga
- Exemplos de baixa tensão:
- Painéis de condensadores
- Painéis de medição
- Painéis VFD
- Painéis de controlo de bombas de incêndio
Descrição externa recomendada:
“Aparelhagem de manobra RMU / LBS de 12 kV (série HXGN)”
“Aparelhagem de manobra extraível metal-clad (série KYN28)”
2.3 Unidades de Equipamento Pré-Montadas
(Equipamento de Distribuição de Energia Integrado)
Definição:
As unidades pré-montadas integram múltiplos sistemas elétricos num único produto entregável, fornecido como uma unidade funcional completa.
Características principais:
- Funcionalidade altamente fixa
- Âmbito de fornecimento mais alargado:
- Design estrutural
- Ventilação
- Nível de proteção
- Transporte e elevação
- Considerações sobre fundações no local
- Adquirido como um sistema completo, não quadros individuais
Exemplo típico:
- Subestação Compacta YB□-12/0.4
(Subestação Tipo Caixa / Pré-Fabricada)
Descrição externa recomendada:
“Subestação compacta / subestação tipo caixa (12/0,4 kV)”
3. Porque Esta Classificação É Importante em Projetos
Compreensão clara de:
- Papel funcional
- Posicionamento no sistema
- Âmbito de fornecimento
ajuda a:
- Evitar mal-entendidos em orçamentos
- Melhorar a comunicação técnica
- Alinhar expectativas entre EPCs, fornecedores e utilizadores finais
Para projetos, a classificação correta é frequentemente mais importante do que a própria designação do quadro.
Nota final
Esta estrutura de classificação reflete lógica de engenharia prática, em vez de terminologia de marketing, e pode ser utilizada como referência durante o design de sistemas, redação de especificações e preparação de orçamentos.
Perguntas Frequentes
O que é uma RMU na distribuição elétrica?
Uma RMU (Ring Main Unit) é um quadro de média tensão utilizado em redes de distribuição em anel, tipicamente a 11 kV ou 12 kV.
As suas principais funções incluem:
- Ligar alimentadores de distribuição numa rede em anel
- Fornecer capacidade de comutação de carga
- Proteger transformadores ou circuitos a jusante
As RMUs são comummente utilizadas em redes de distribuição urbana, edifícios comerciais e subestações compactas.
Qual é a diferença entre quadro, painel e armário?
Na prática, estes termos são frequentemente utilizados de forma intercambiável, mas geralmente implicam escalas diferentes:
- Quadro (Switchboard) – Um conjunto de distribuição elétrica de grandes dimensões que contém várias secções de comutação.
- Armário (Cabinet) – Um invólucro físico que aloja componentes elétricos.
- Painel (Panel) – Uma unidade de distribuição ou controlo mais pequena, montada dentro de um armário ou invólucro.
No entanto, a terminologia pode variar consoante os países e os projetos.
Por que é que a classificação dos quadros de comutação é importante nos projetos?
A classificação correta ajuda os engenheiros e as equipas de projeto a:
- Evitar erros de orçamentação e de especificação
- Garantir a seleção correta do equipamento
- Melhorar a comunicação entre empreiteiros EPC, fornecedores e proprietários
- Definir o âmbito de fornecimento de forma clara
Em muitos projetos internacionais, compreender o papel funcional de cada armário é mais importante do que o nome do armário em si.
