Los componentes de la aparamenta son las piezas dentro de un conjunto eléctrico que controlan, protegen, aíslan y distribuyen la energía. Según las guías habituales del sector, la aparamenta es un conjunto metálico cerrado construido en torno a interruptores automáticos, fusibles o seccionadores, y muchos sistemas también incluyen relés, transformadores, barras colectoras, instrumentación, equipos de control, cableado y otras piezas de apoyo.
Si está preparando una RFQ, comparando ofertas técnicas o seleccionando equipos para un proyecto de baja o media tensión, comprender la función de cada componente facilita mucho la especificación. También ayuda a evitar problemas habituales como protección incompleta, mala mantenibilidad, costes innecesarios y límites para futuras ampliaciones.

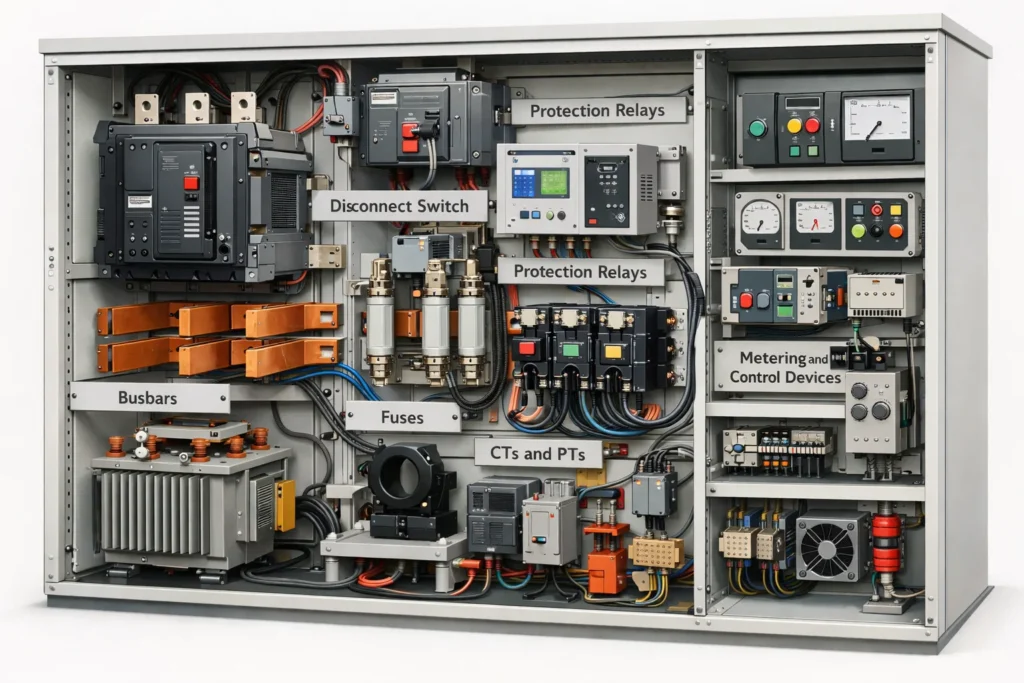

Los principales componentes de la aparamenta y qué hacen

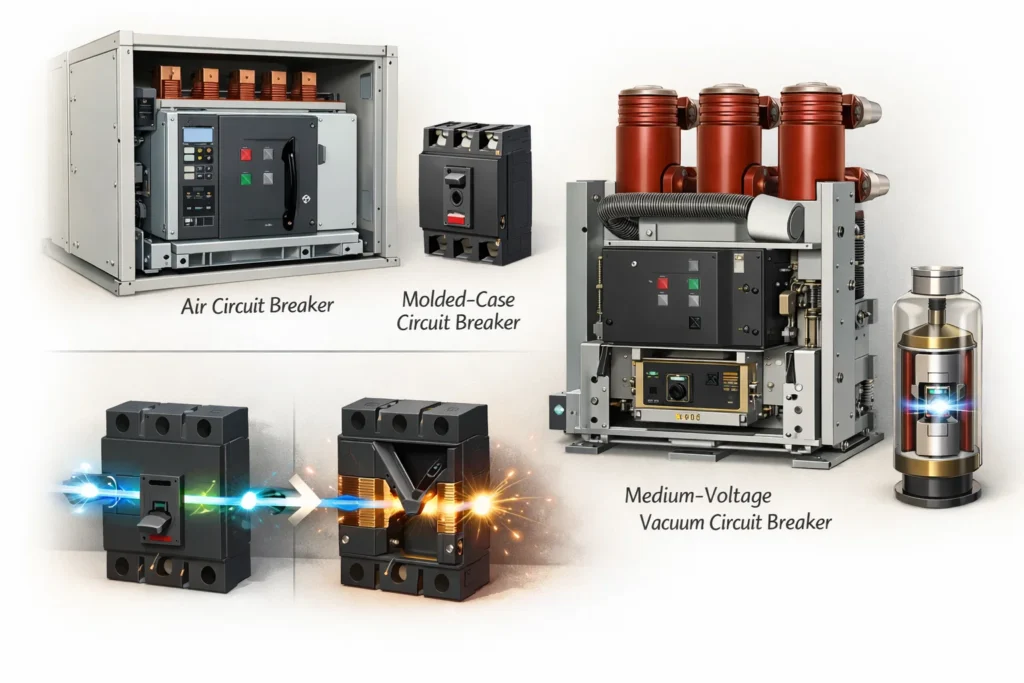

1) Interruptores automáticos
Los interruptores automáticos suelen ser los principales dispositivos de protección en la aparamenta. Su función es establecer, conducir e interrumpir la corriente en condiciones normales de funcionamiento, y abrir rápidamente en condiciones de fallo como sobrecargas o cortocircuitos. En sistemas de baja tensión, son habituales los interruptores automáticos de aire y los interruptores automáticos en caja moldeada. En sistemas de media tensión, se utilizan ampliamente los interruptores automáticos en vacío.

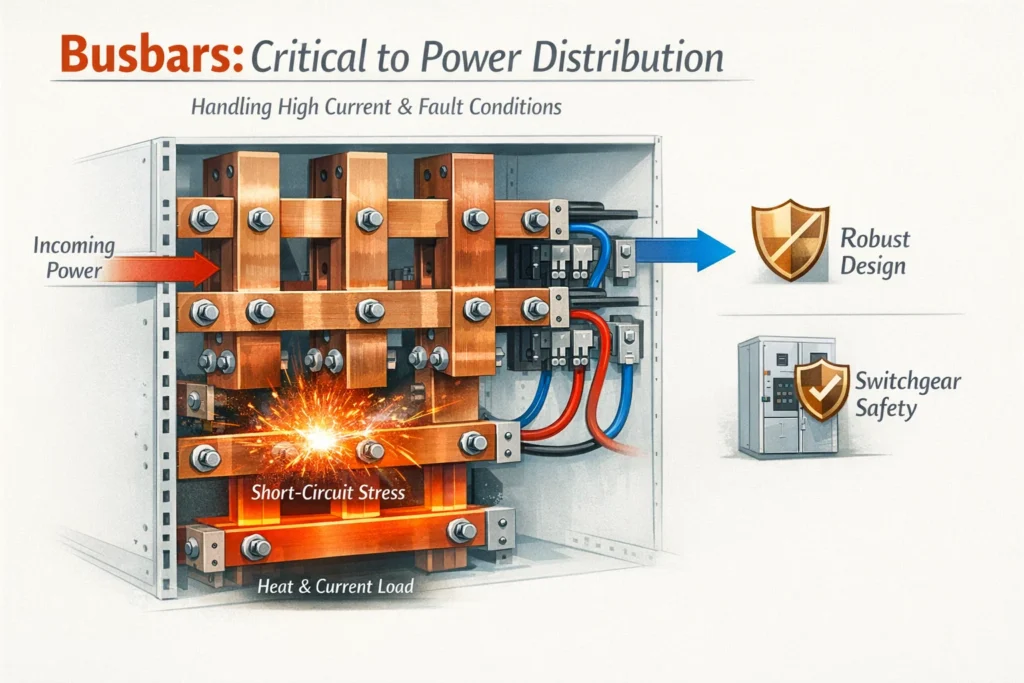

2) Barras colectoras
Las barras colectoras son los conductores internos que recogen la energía entrante y la distribuyen a los alimentadores salientes. Son fundamentales para el rendimiento global del conjunto porque deben soportar corriente continua, elevación de temperatura y esfuerzos de cortocircuito. Un diseño robusto de barras colectoras es una de las razones por las que la aparamenta puede seguir siendo segura incluso cuando se producen fallos graves aguas abajo.

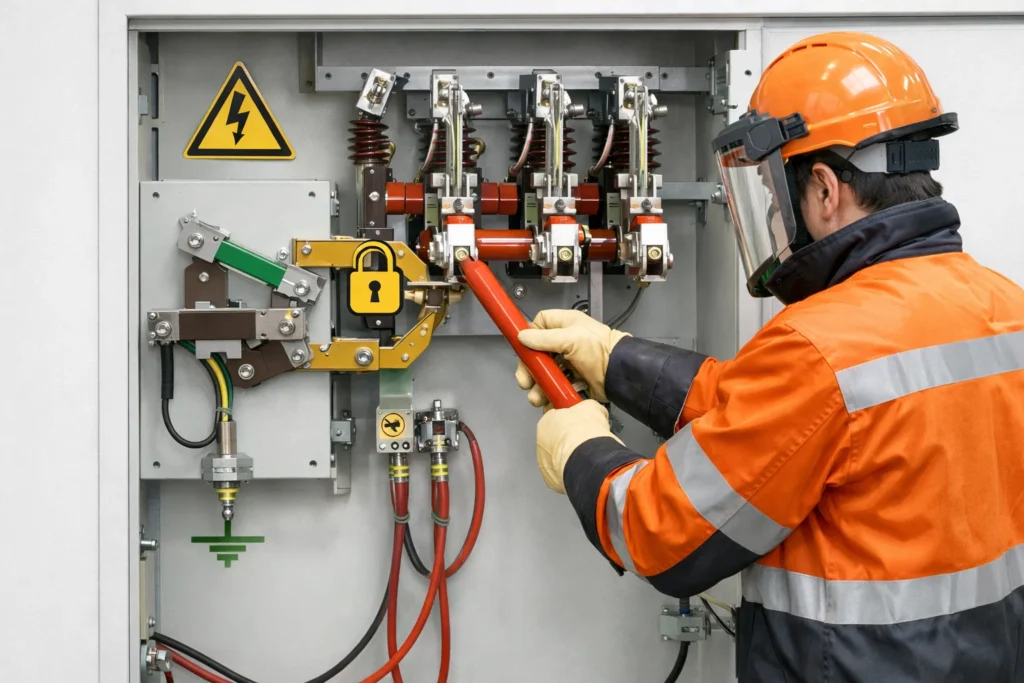

3) Seccionadores e interruptores de aislamiento
Los seccionadores se utilizan para aislar equipos y poder realizar el mantenimiento de forma segura. A diferencia de los interruptores de protección, los aisladores se centran principalmente en la desconexión visible y en garantizar condiciones de trabajo seguras. En muchos diseños de media tensión, las funciones de seccionamiento y puesta a tierra se apoyan en enclavamientos para reducir el riesgo de error del operador.

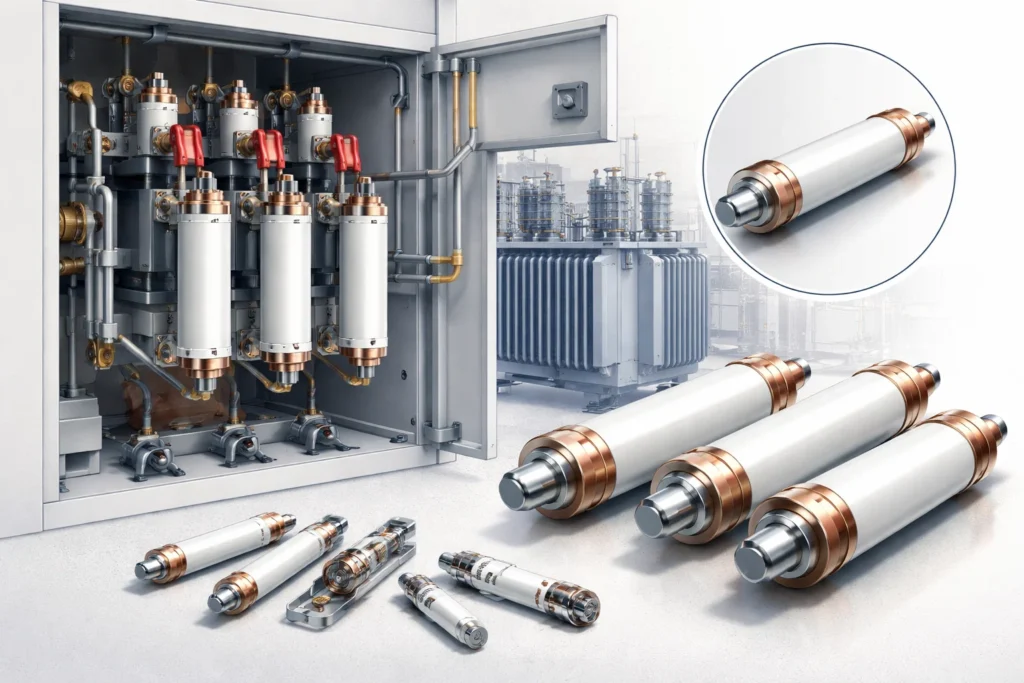

4) Fusibles
Los fusibles son componentes de protección sencillos y rentables que se utilizan en muchas aplicaciones de aparamenta. Son especialmente habituales para la protección de transformadores, circuitos de control y esquemas de protección de respaldo. En algunas configuraciones de media tensión, los fusibles se combinan con seccionadores para que el sistema pueda tanto interrumpir la corriente de fallo como proporcionar capacidad de maniobra.

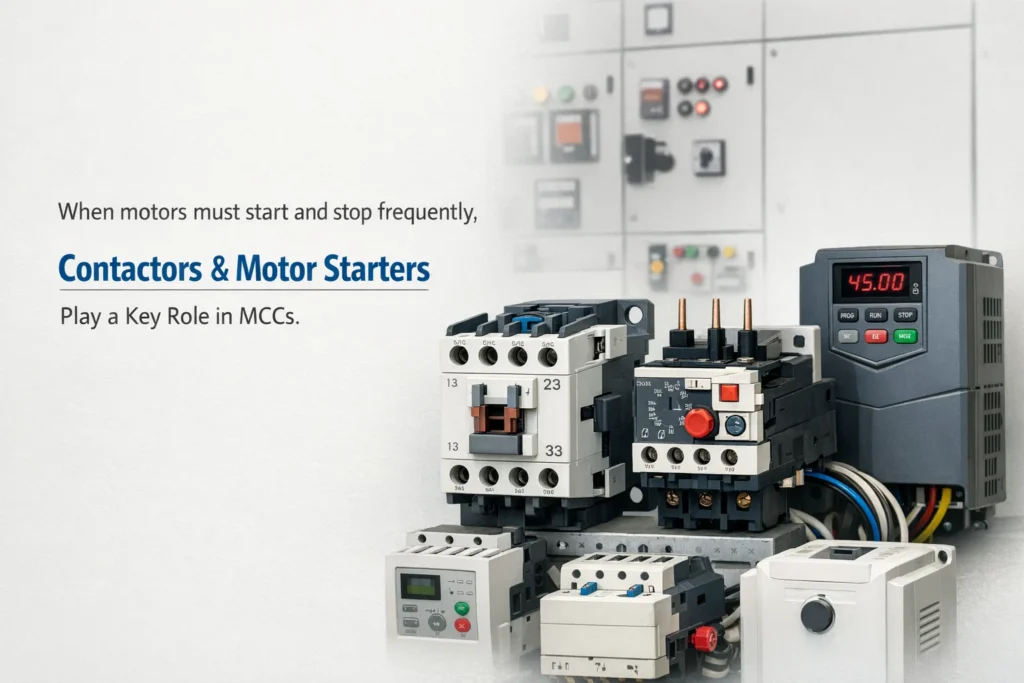

5) Contactores y arrancadores de motor
Cuando los motores deben arrancar y parar con frecuencia, los contactores y los arrancadores de motor se vuelven importantes. Estas piezas son habituales en conjuntos de CCM, donde motores, bombas, ventiladores, compresores y cintas transportadoras necesitan control y protección centralizados. Según el proyecto, pueden combinarse con relés térmicos, arrancadores suaves o variadores de frecuencia. Consulte la página de CCM de Risentric para obtener más información sobre el control de motores.

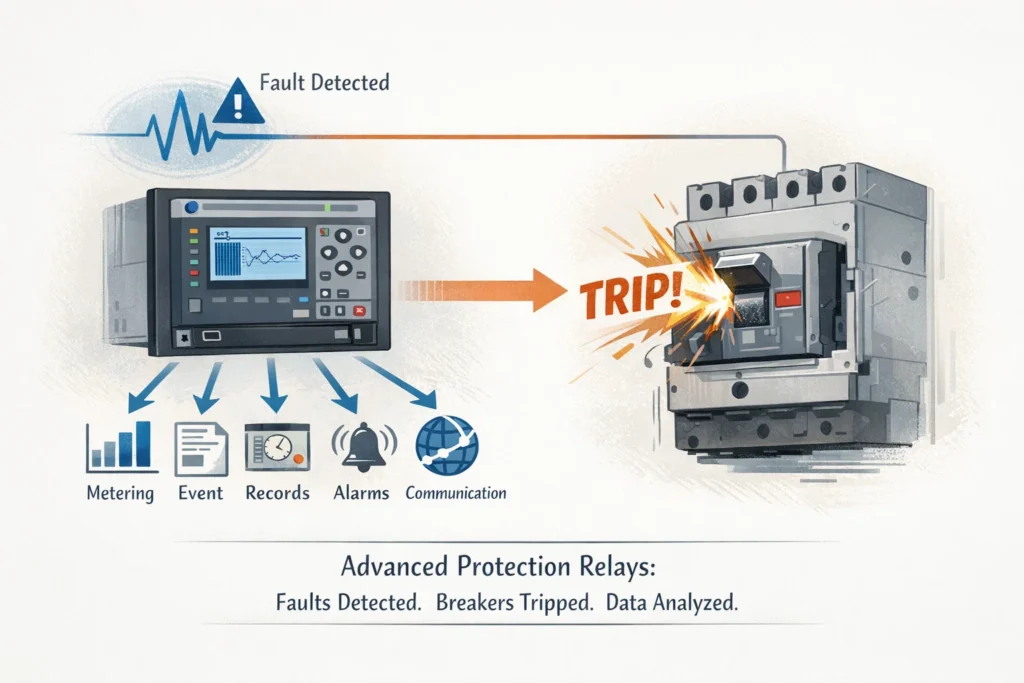

6) Relés de protección
Los relés de protección detectan condiciones eléctricas anómalas y ordenan el disparo del interruptor. Los relés modernos pueden hacer mucho más que la protección básica contra sobrecargas. A menudo proporcionan indicación de fallos, registros de eventos, medida, alarmas y comunicación para un funcionamiento más inteligente. En términos prácticos, los relés son lo que hace que la aparamenta sea selectiva, coordinada y más fácil de diagnosticar.

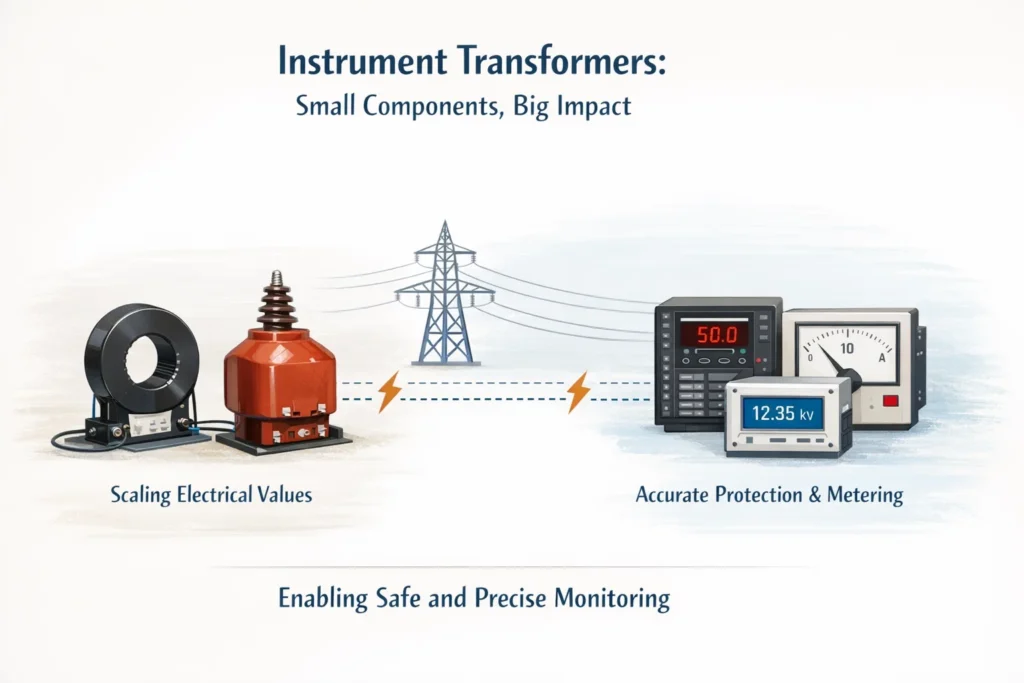

7) Transformadores de corriente y transformadores de tensión
Los TC y los TT escalan los valores eléctricos a niveles seguros para que los relés y los medidores puedan leerlos con precisión. Sin estos transformadores de medida, la protección, la medida y la automatización estarían limitadas en sistemas más grandes o de media tensión. Son componentes pequeños, pero tienen una gran influencia en la precisión de la medida y en el rendimiento de la protección.

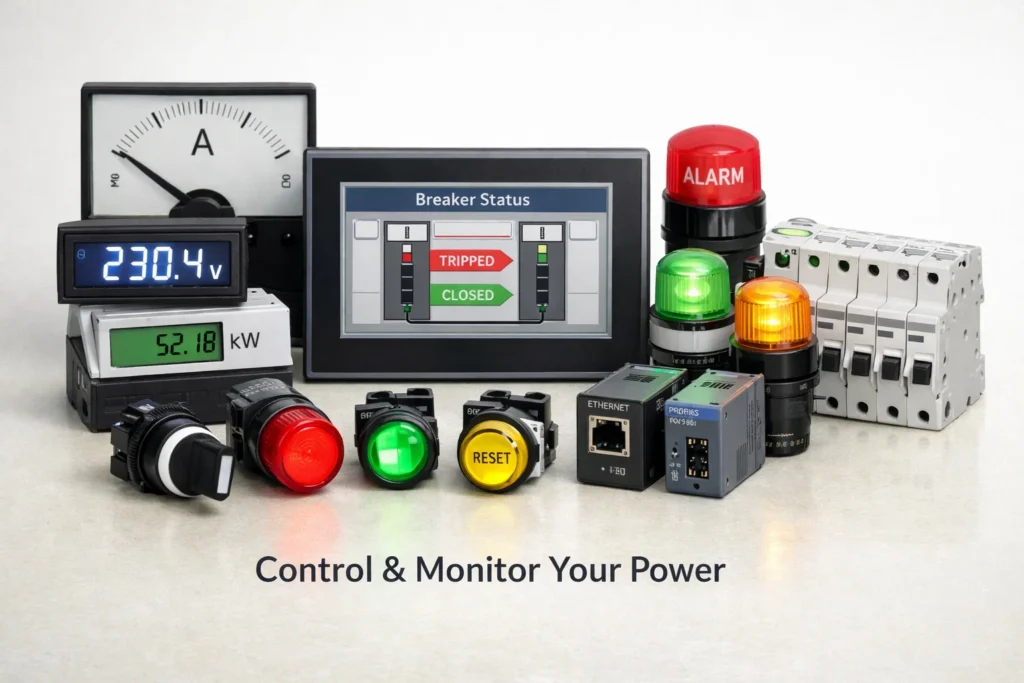

8) Dispositivos de medida, señalización y control
Medidores, pilotos luminosos, selectores, pulsadores, HMI y módulos de comunicación proporcionan visibilidad y control a los operadores. Estos componentes del cuadro de aparamenta ayudan a los equipos a supervisar la energía, ver el estado del interruptor, reconocer alarmas y conectar el conjunto a sistemas del edificio o de la planta. A medida que más instalaciones buscan una gestión energética más inteligente, estos dispositivos están pasando a ser estándar en lugar de opcionales.

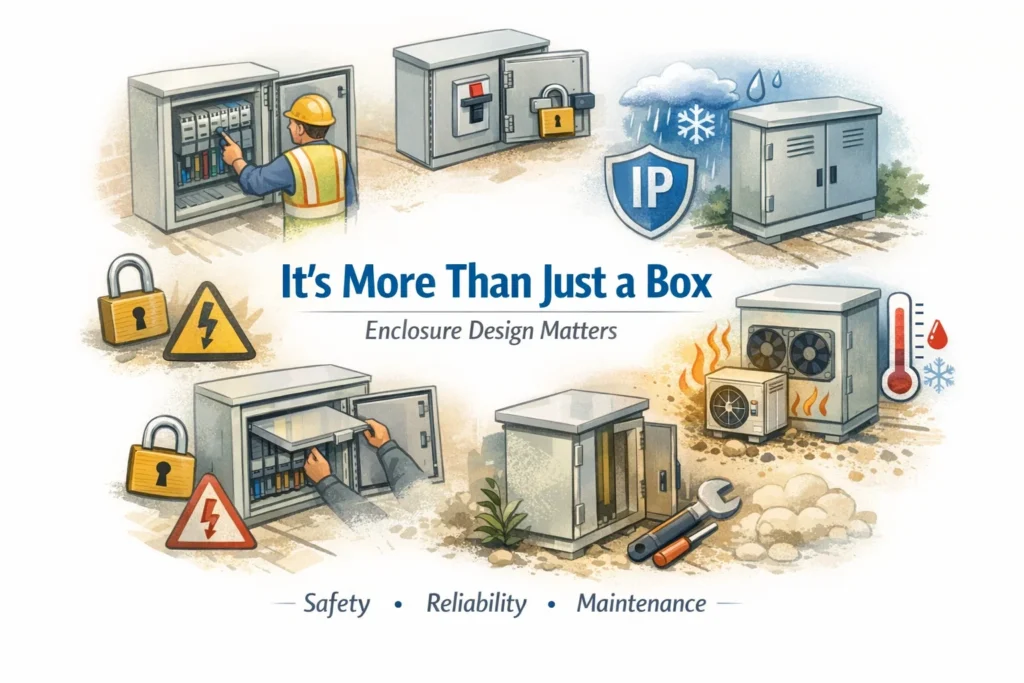

9) Envolvente, compartimentos y enclavamientos
La envolvente no es solo una caja alrededor del equipo. La compartimentación, la disposición de accesos, las persianas, los enclavamientos y el grado de protección contra la entrada (IP) influyen en la seguridad, la mantenibilidad y la fiabilidad operativa. En proyectos de interior y exterior, el diseño de la envolvente puede ser tan importante como el diseño eléctrico, especialmente cuando el polvo, el agua, los cambios de temperatura o el espacio de mantenimiento limitado son factores. Consulte este blog para ver más contenido sobre parámetros de envolventes.

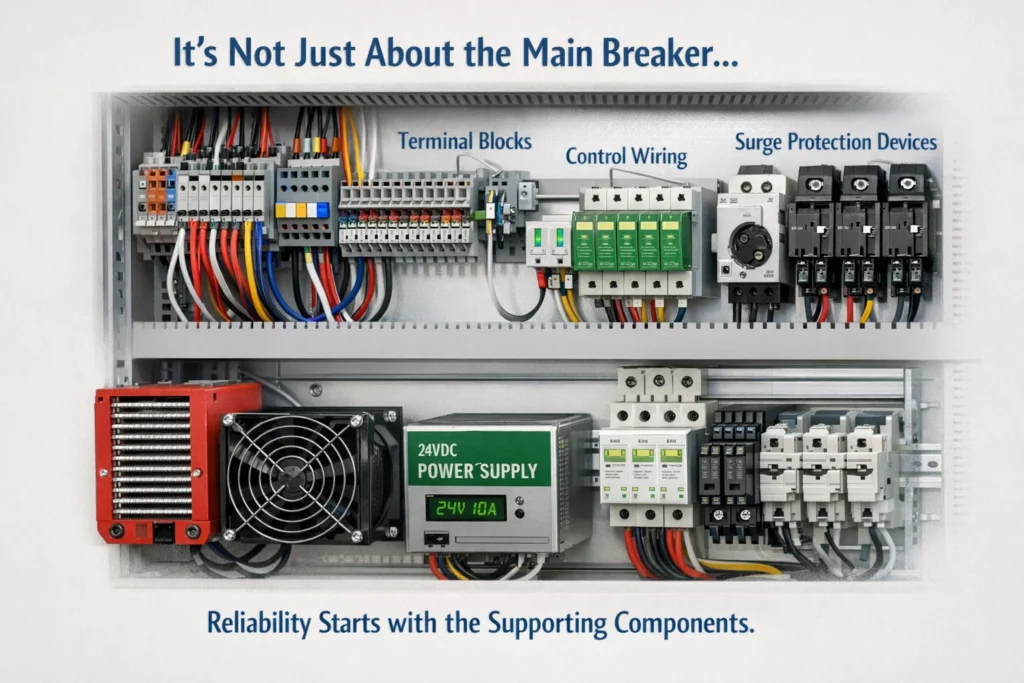

10) Cableado auxiliar y piezas de apoyo
Regletas de bornes, cableado de control, calefactores, ventiladores, dispositivos de protección contra sobretensiones, fuentes de alimentación auxiliares y conectores internos son piezas que a menudo se pasan por alto. Sin embargo, muchos problemas de fiabilidad del día a día provienen de estos elementos de apoyo más que del interruptor principal en sí. Un buen diseño de aparamenta los trata como componentes esenciales, no como un añadido de última hora.
¿Busca aparamenta y cuadros eléctricos probados en fábrica para su proyecto?
Cómo trabajan juntos los componentes de la aparamenta
Un conjunto de aparamenta funciona como un sistema, no como una colección de piezas inconexas. La energía entra a través de un dispositivo de protección de entrada, fluye por el sistema de barras colectoras y sale por los alimentadores de salida. Los TC y TT proporcionan datos de medida, los relés evalúan esos datos y los interruptores responden cuando aparecen condiciones anómalas. En proyectos de CCM, los contactores y los dispositivos de protección de motor gestionan las cargas de motor. En sistemas ATS, la lógica de transferencia supervisa la fuente normal y conmuta a la alimentación de reserva cuando las condiciones de suministro quedan fuera de los límites aceptables.

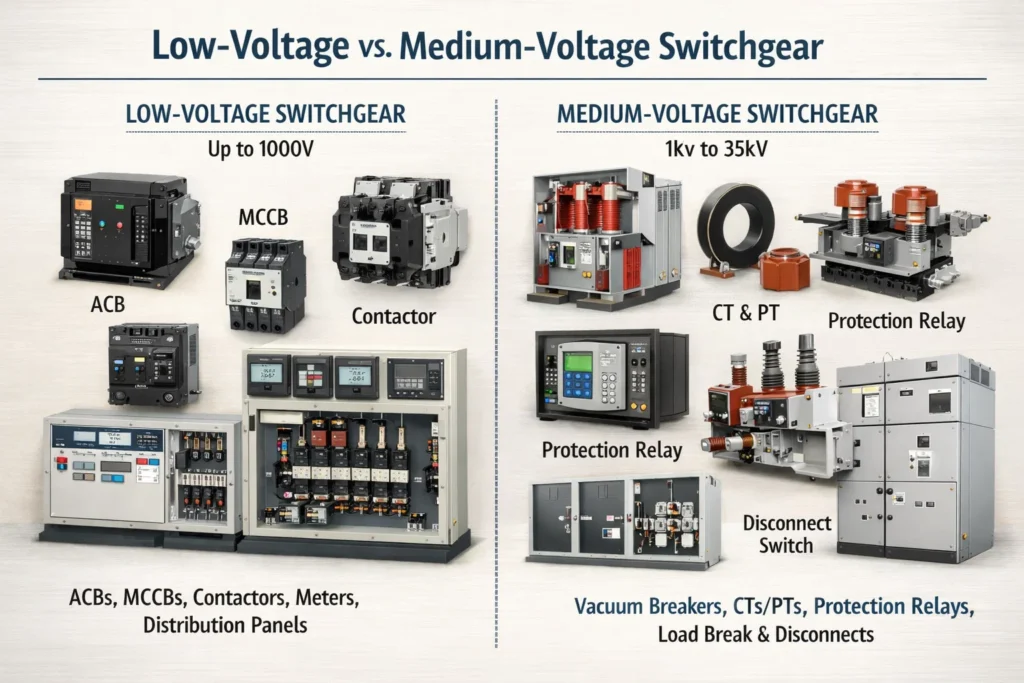

Componentes de aparamenta de baja tensión vs media tensión
La misma lógica básica se aplica tanto en sistemas de BT como de MT, pero la combinación de componentes cambia según la clase de tensión y la aplicación. Los conjuntos de baja tensión suelen dar prioridad a ACB, MCCB, contactores, medidores y distribución de alimentadores para cargas de edificios e industriales. Los conjuntos de media tensión ponen más énfasis en interruptores en vacío, conjuntos de TC/TT, relés de protección, dispositivos de corte en carga o seccionamiento y una compartimentación más estricta.
Qué comprobar antes de elegir componentes de aparamenta
Antes de realizar un pedido, revise la aplicación completa en lugar de centrarse en un único valor nominal destacado.
- Tensión y frecuencia del sistema
- Corriente nominal
- Nivel de corte o de soportabilidad frente a cortocircuito
- Instalación interior o exterior
- Grado IP requerido y protección ambiental
- Diseño fijo o extraíble
- Necesidades de medida, comunicación y automatización
- Repuestos, mantenibilidad y futuras ampliaciones

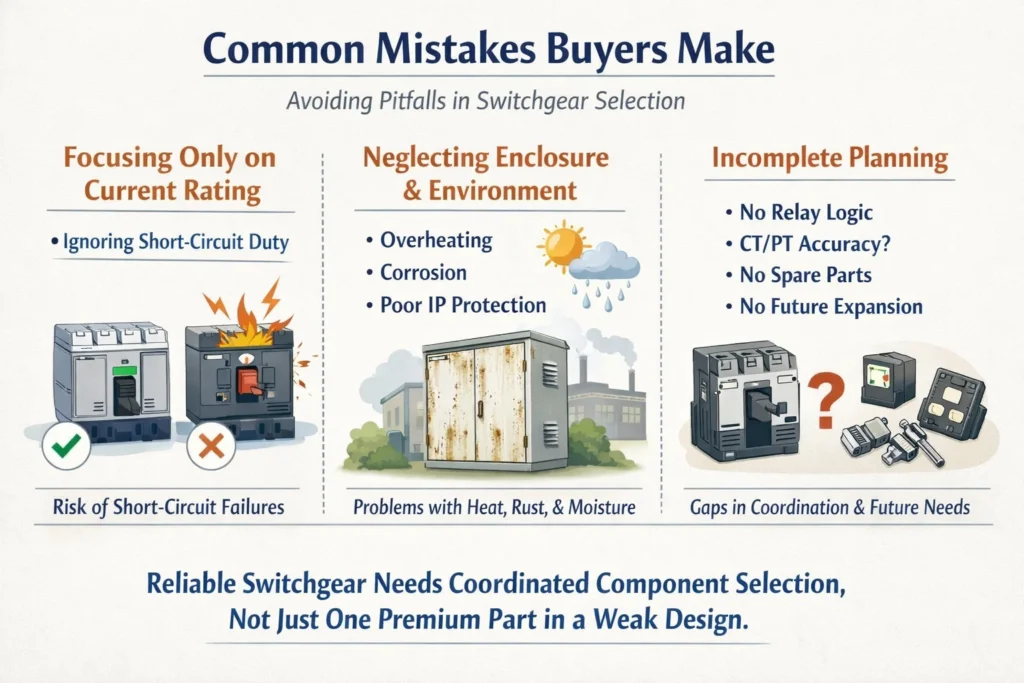

Errores habituales que cometen los compradores
Un error habitual es elegir componentes solo por la corriente nominal e ignorar el deber de cortocircuito. Otro es pasar por alto la envolvente y el entorno de la instalación, lo que puede provocar sobrecalentamiento, corrosión o una protección IP insuficiente. Un tercero es especificar el interruptor principal pero no pensar a fondo en la lógica de relés, la precisión de TC/TT, los repuestos o futuras ampliaciones. En proyectos reales, una aparamenta fiable proviene de una selección coordinada de componentes, no de una única pieza “premium” instalada en un diseño por lo demás débil.
Consideraciones finales
Comprender los componentes de la aparamenta facilita redactar mejores especificaciones, comparar ofertas con más confianza y seleccionar equipos que se mantendrán seguros y mantenibles a largo plazo. Tanto si el proyecto implica distribución en BT, aparamenta de MT, cuadros ATS o sistemas de CCM, el objetivo es el mismo: cada componente debe respaldar la protección, el control y la continuidad globales del sistema. ¿Necesita ayuda para ajustar componentes a una BOM, un esquema unifilar o un plano de proyecto? ¡Contacte con nosotros ahora!
Preguntas frecuentes
¿Cuáles son los principales componentes de la aparamenta?
Los principales componentes de la aparamenta suelen incluir interruptores automáticos, barras colectoras, seccionadores, fusibles, relés de protección, TC, TT, medidores, dispositivos de control, cableado auxiliar y el sistema de envolvente. La disposición exacta depende de si el conjunto está diseñado para servicio de BT, MT, ATS o CCM.
¿Cuál es la diferencia entre un interruptor automático y un aislador?
Un interruptor automático está diseñado para interrumpir corriente de carga y de fallo. Un aislador se utiliza principalmente para proporcionar una separación visible y segura para el mantenimiento. En otras palabras, los interruptores protegen y maniobran bajo carga eléctrica, mientras que los aisladores crean condiciones de trabajo seguras.
¿Son diferentes los componentes de la aparamenta en cuadros ATS y CCM?
Sí. Los cuadros ATS se centran en la supervisión de la fuente, la lógica de transferencia y la conmutación segura entre la alimentación normal y la de reserva. Los cuadros CCM se centran en el arranque de motores, la protección de motores y el control de múltiples cargas de motor. Ambos forman parte de una distribución más amplia de baja tensión, pero sus prioridades de componentes son diferentes.
¿Qué normas importan al seleccionar componentes de aparamenta?
Depende del proyecto y del nivel de tensión. La página de conformidad de Risentric destaca la IEC 61439 para conjuntos de baja tensión y la serie IEC 62271 para aparamenta y equipos de control de media y alta tensión. Los compradores deben ajustar siempre la selección de componentes a las normas indicadas en la especificación del proyecto.
