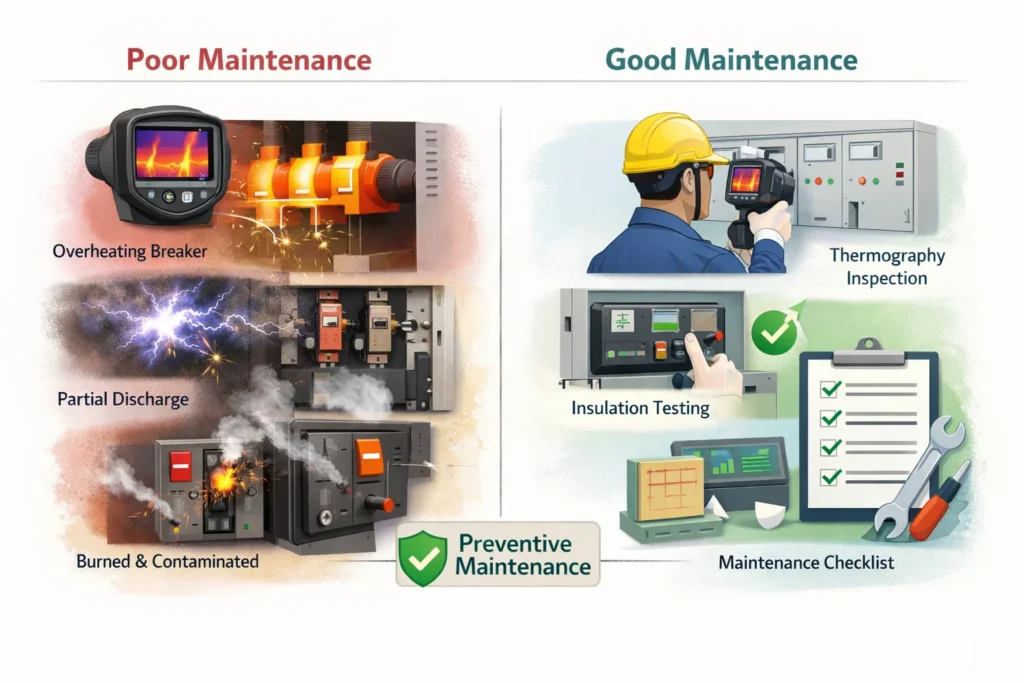

Mantenimiento y pruebas de aparamenta

El mantenimiento y las pruebas del switchgear son una de las disciplinas más importantes para la fiabilidad de la distribución eléctrica. Tanto si opera cuadros de baja tensión, switchgear de media tensión o alimentadores industriales críticos, el objetivo es el mismo: mantener el equipo seguro, predecible y listo para aislar fallos cuando el sistema más lo necesita.

En la práctica, un buen mantenimiento no consiste solo en limpiar el polvo de una alineación. Combina inspección, pruebas, registro de datos y acciones de seguimiento.

Qué significan el mantenimiento y las pruebas del switchgear

El mantenimiento de la aparamenta abarca la inspección, limpieza, ajuste, lubricación cuando proceda, comprobación de conexiones, verificación de enclavamientos y revisión de las funciones de control y protección. Las pruebas de la aparamenta añaden una confirmación medida, como la resistencia de aislamiento, la resistencia de contacto, el funcionamiento funcional y la verificación de disparo, para que pueda juzgar si el equipo sigue siendo apto para el servicio. También es útil distinguir las pruebas de aceptación de las pruebas de mantenimiento; por ejemplo, la norma NETA ATS está destinada a equipos antes de su puesta en marcha inicial, mientras que la NETA MTS se aplica a equipos que ya están en servicio.

Por qué es importante el mantenimiento preventivo

El mal estado de la aparamenta puede manifestarse como sobrecalentamiento, contaminación, fatiga del aislamiento, problemas en los mecanismos, disparos intempestivos o fallos de disparo en condiciones anómalas. Las normas eléctricas de la OSHA se centran en los riesgos eléctricos, y Schneider señala que la termografía infrarroja puede ayudar a localizar problemas potencialmente peligrosos antes de que ocurra una interrupción no planificada. Para la aparamenta de media tensión, Schneider también describe la descarga parcial como una amenaza relacionada con el aislamiento que puede no ser visible desde el exterior hasta que se vuelve grave.

Por eso, el mantenimiento de la aparamenta debe tratarse como una estrategia de fiabilidad, no solo como una tarea de cumplimiento. Un programa documentado proporciona a los equipos resultados de referencia, prioridades de reparación más claras y menos sorpresas durante las paradas.

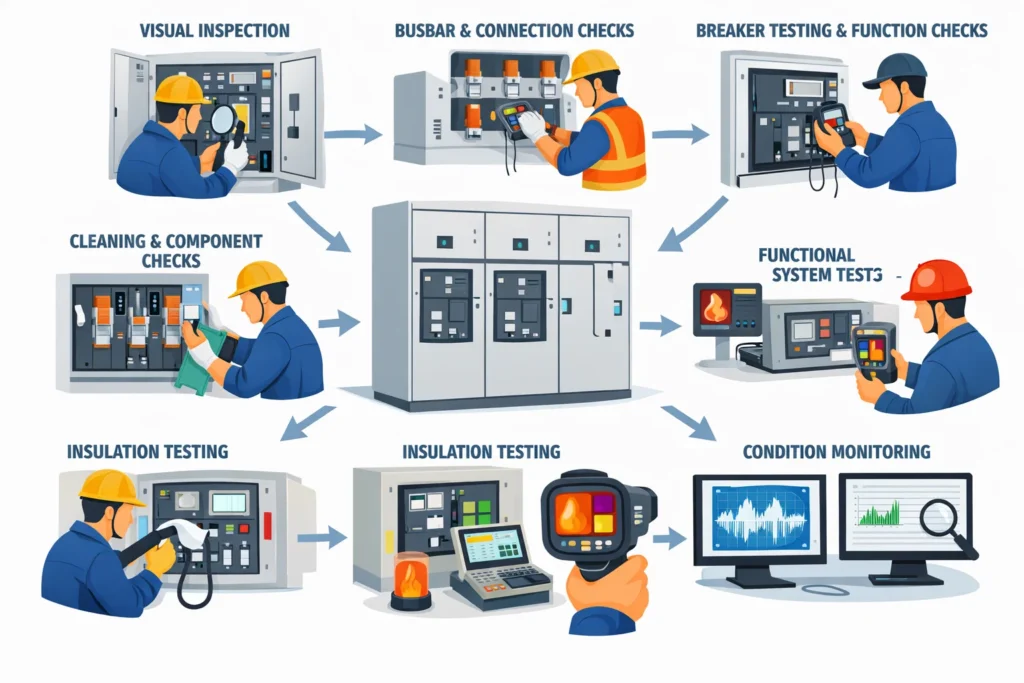

Qué debe incluir un programa de mantenimiento práctico

Un alcance de mantenimiento práctico basado en paradas suele comenzar con la inspección visual de la envolvente y los compartimentos, para luego pasar a las comprobaciones de las conexiones de embarrados y cables, comprobaciones del sistema de contactos, limpieza, comprobaciones de componentes eléctricos, verificación funcional y pruebas de aislamiento. La guía de mantenimiento de aparamenta de ABB enumera estos elementos explícitamente, y es un buen modelo sencillo para elaborar una lista de comprobación de mantenimiento real, aunque el alcance exacto dependerá del diseño del equipo y de las condiciones de servicio.

Más allá de la línea física, incluya el funcionamiento del interruptor, los enclavamientos, las funciones de cierre y disparo, los circuitos de indicación, las alarmas, los relés y los circuitos de alimentación de control. La aparamenta debe evaluarse como un sistema en funcionamiento, no como partes aisladas en una lista de verificación. Tanto la guía de pruebas de interruptores de Eaton como el alcance de mantenimiento de NETA refuerzan que la verificación funcional y eléctrica son partes esenciales de la evaluación de servicio continuo.

No todas las comprobaciones útiles requieren una parada. Schneider afirma que la termografía puede utilizarse durante la puesta en marcha y la operación continua, y su guía de supervisión de media tensión describe la monitorización continua de descargas parciales como una forma de apoyar la detección de anomalías y la planificación del mantenimiento. En otras palabras, los programas de mantenimiento de switchgear más fiables combinan trabajos planificados durante paradas con monitorización basada en condición, para que los problemas puedan detectarse pronto y confirmarse durante el mantenimiento programado.

Pruebas habituales del switchgear

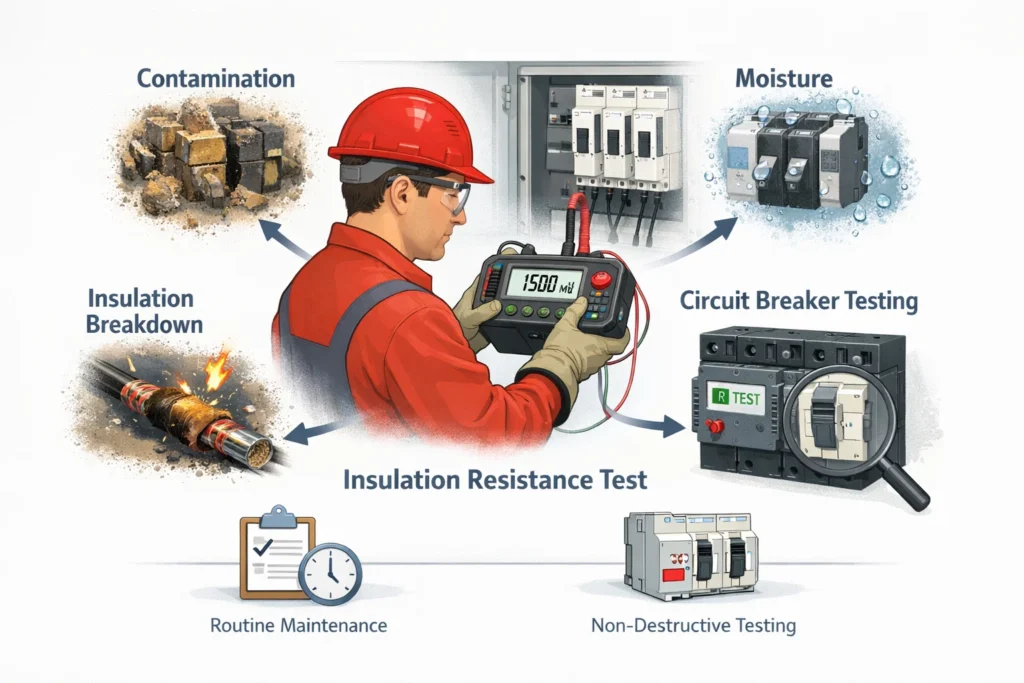

Ayuda a revelar contaminación, problemas de humedad o tendencias de debilidad en el aislamiento. ABB enumera las pruebas de aislamiento como un elemento de mantenimiento periódico, y Eaton incluye la resistencia de aislamiento entre las pruebas comunes no destructivas de interruptores.

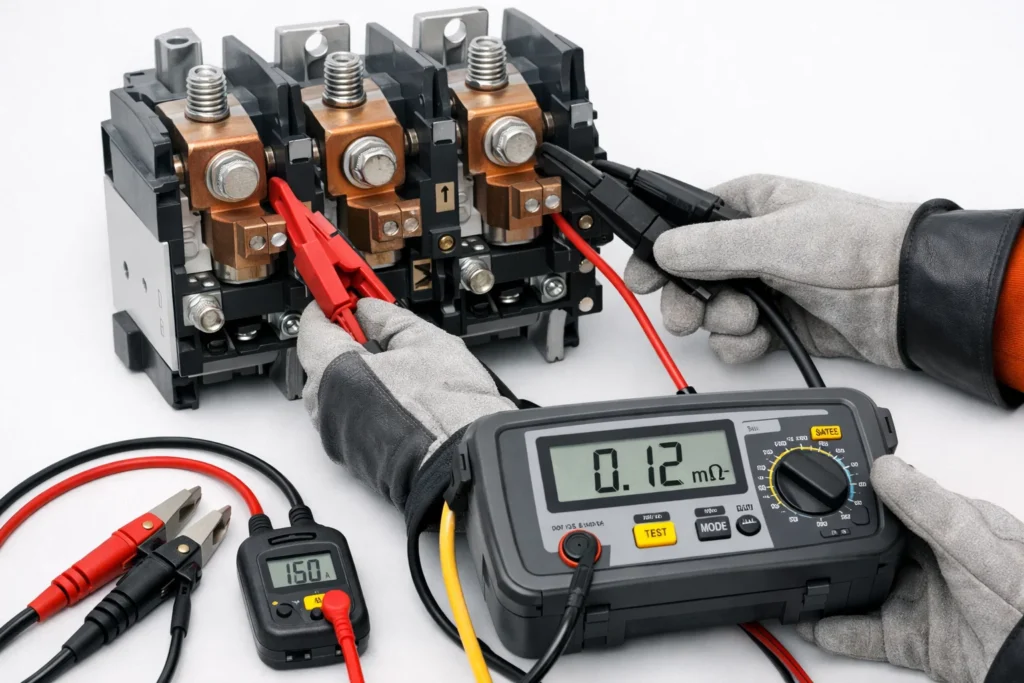

A veces denominada prueba de caída de milivoltios o de resistencia del circuito primario, se utiliza para confirmar la integridad eléctrica de los contactos y conexiones del interruptor. Eaton señala que esta prueba se utiliza para verificar la integridad eléctrica de esas trayectorias de conducción de corriente antes de que la acumulación de calor se convierta en un punto de fallo.

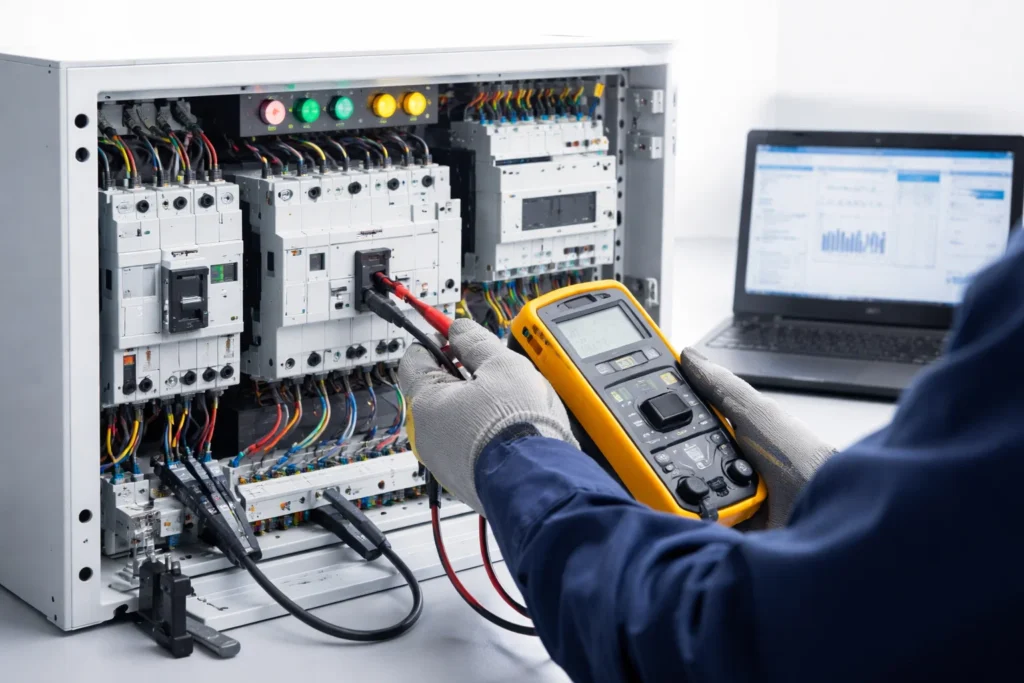

Confirman que los interruptores y los dispositivos de protección funcionan dentro de las tolerancias esperadas. La guía de Eaton para MCCB incluye las pruebas de funcionamiento mecánico entre las pruebas no destructivas utilizadas para verificar las características del interruptor, y el mismo principio se aplica a conjuntos de aparamenta más amplios: los mecanismos, enclavamientos y funciones de control deben funcionar correctamente en secuencias de operación reales.

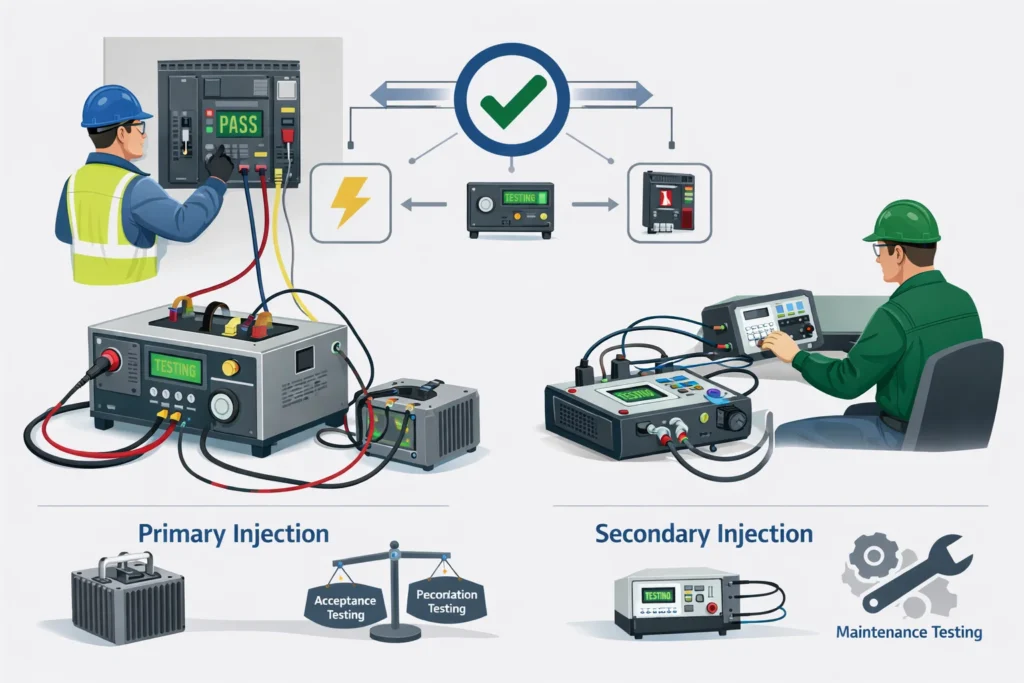

Confirman que las rutas de protección y disparo funcionan según lo previsto. Para algunas familias de interruptores, la elección entre inyección primaria y secundaria debe ajustarse a la norma aplicable, al diseño del dispositivo y a los límites prácticos de las pruebas en campo.

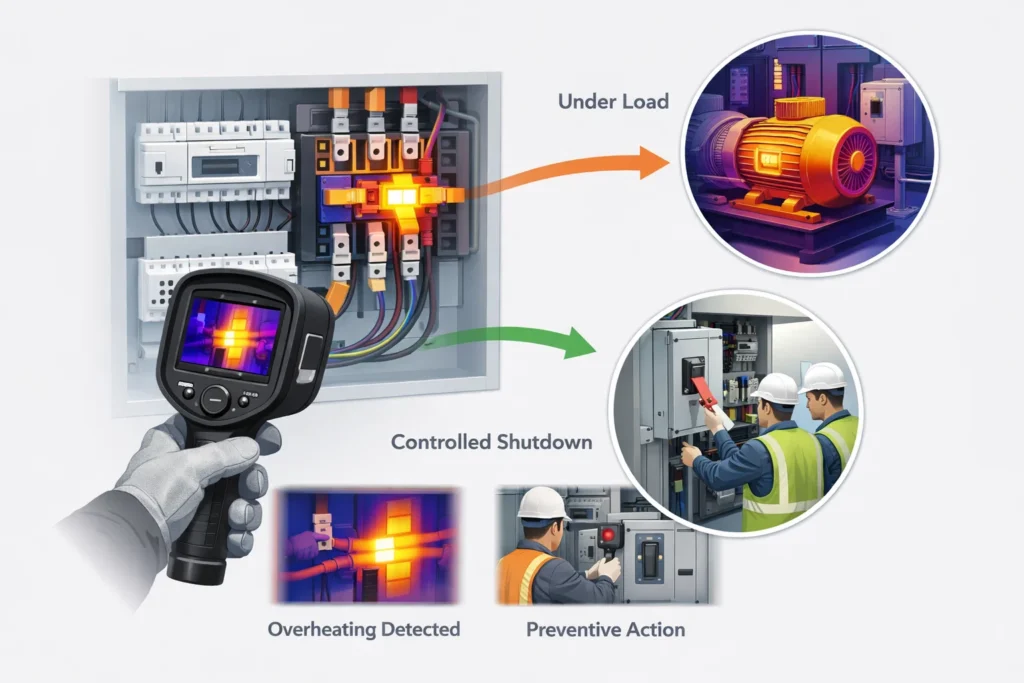

Es valiosa porque puede realizarse bajo carga y durante el funcionamiento normal. Schneider afirma que puede localizar rápidamente problemas potencialmente peligrosos y facilitar paradas controladas antes de que se produzcan interrupciones no planificadas.

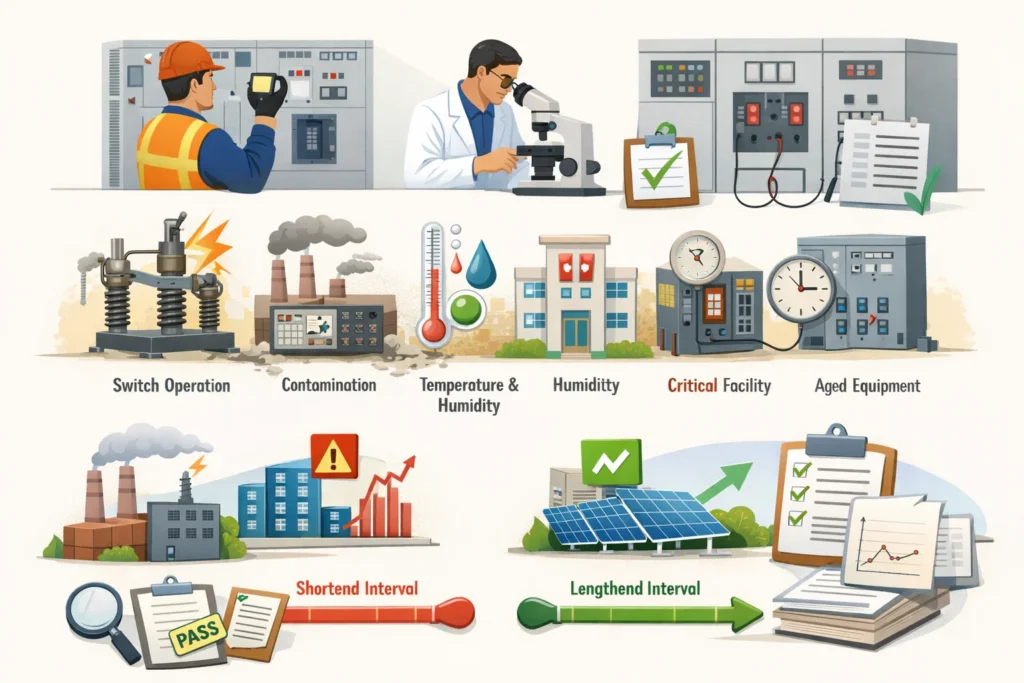

¿Con qué frecuencia debe realizarse el mantenimiento del switchgear?

No existe un intervalo universal que se adapte a todas las líneas de aparamenta. NETA afirma que el programa de mantenimiento ideal se basa en la fiabilidad y es único para cada planta y cada equipo. En la práctica, los intervalos de mantenimiento deben basarse en el ciclo de conmutación, el nivel de contaminación, la humedad y la temperatura, la criticidad de la carga, el historial de fallos, la antigüedad del equipo y las recomendaciones del fabricante. El equipo nuevo debe pasar primero las pruebas de aceptación, y esos resultados deben convertirse en la línea de base para futuras tendencias de mantenimiento.

Un error común es copiar un intervalo en cada cuadro, panel e interruptor. Un enfoque mejor es acortar los intervalos cuando el entorno es más hostil, el proceso es más crítico o el equipo muestra tendencias anormales, y alargarlos solo cuando los registros lo justifiquen.

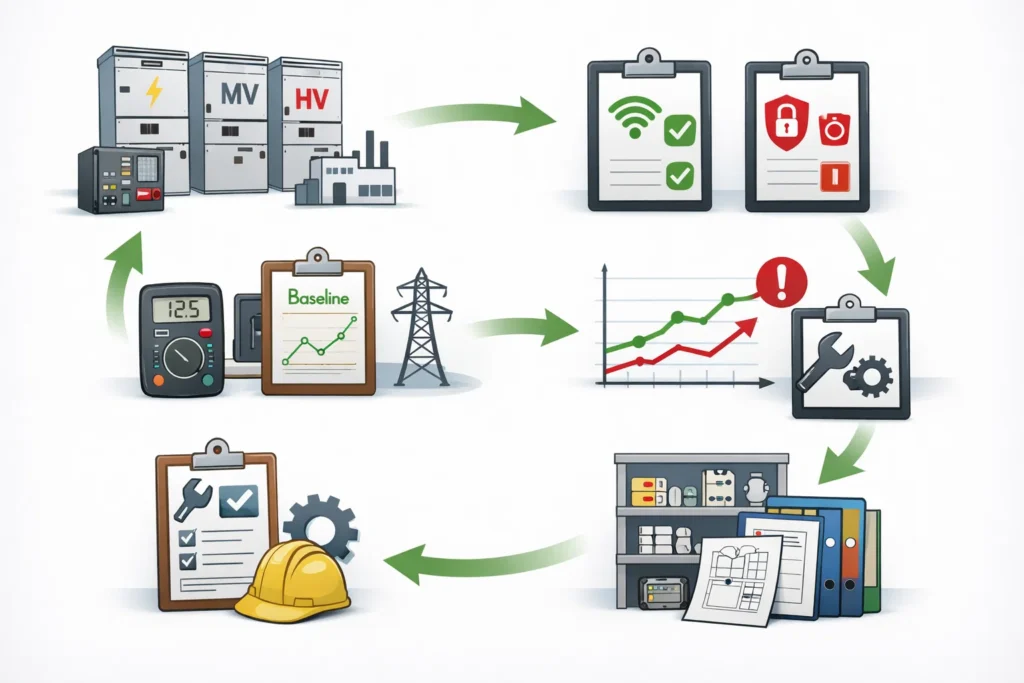

Un flujo de trabajo de mantenimiento sencillo

Una forma sencilla de gestionar el mantenimiento y las pruebas de la aparamenta es la siguiente:

1. Clasifique cada línea por BT/MT/AT, tipo de interruptor y criticidad del proceso.

2. Separe las comprobaciones en línea de las pruebas solo en parada.

3. Registre los valores de referencia después de la puesta en marcha o de la primera parada importante.

4. Analice las tendencias de los resultados en lugar de juzgar un informe de forma aislada.

5. Convierta las anomalías en órdenes de trabajo correctivas con responsabilidades y registros de cierre.

6. Mantenga los repuestos, los planos y los registros de mantenimiento alineados con el equipo real en servicio.


Este flujo de trabajo coincide con la filosofía basada en la fiabilidad de NETA y también se ajusta a la dirección basada en la condición de ABB y Schneider, donde las decisiones de mantenimiento mejoran cuando están respaldadas por datos operativos y de diagnóstico reales.

Capacidades de Risentric

Risentric destaca la aparamenta de BT/MT/AT, ATS, MCC, transformadores y el soporte de servicio; nuestros productos están diseñados y fabricados según las normas IEC aplicables, incluidas IEC 61439, IEC 60947 e IEC 61000. Nuestro Servicio y Soporte incluye documentación FAT, soporte de puesta en marcha, resolución de problemas remota, repuestos y guía de mantenimiento preventivo con intervalos y listas de verificación recomendados.

¿Necesita soporte para la selección de aparamenta, documentación FAT, puesta en marcha o planificación del mantenimiento preventivo? Risentric apoya proyectos de distribución de energía industrial con revisión técnica, soporte de documentación y coordinación de servicio post-entrega para aparamenta y sistemas relacionados.

Preguntas frecuentes

Un alcance práctico suele incluir inspección visual, limpieza, comprobaciones de conexiones, comprobaciones del sistema de contactos, pruebas de funcionamiento eléctrico, pruebas de aislamiento y verificación de interruptores o relés. El alcance exacto depende del diseño del equipo, las condiciones del sitio y la criticidad.

No existe un intervalo universal único. NETA establece que el mantenimiento debe basarse en la fiabilidad y ser específico para cada equipo, lo que significa que el intervalo adecuado depende del servicio, el entorno, la antigüedad, el historial y las indicaciones del fabricante.

No. La termografía es excelente para encontrar puntos calientes bajo carga, pero no sustituye la limpieza, las comprobaciones de aislamiento, la verificación funcional u otros trabajos que requieren parada. En el switchgear de MT, los problemas relacionados con el aislamiento, como la descarga parcial, pueden requerir monitorización o pruebas adicionales.

Las pruebas de aceptación se realizan antes de la energización inicial para confirmar que la instalación cumple las expectativas de diseño y rendimiento. Las pruebas de mantenimiento se realizan posteriormente, mientras el equipo está en vida útil, para confirmar la idoneidad, el estado y la fiabilidad continuos.

Para los servicios de mantenimiento y pruebas de aparamenta de Risentric, consulte esta página.
Si tiene más preguntas sobre el mantenimiento y las pruebas de aparamenta, por favor contacte con nosotros.
